Описание

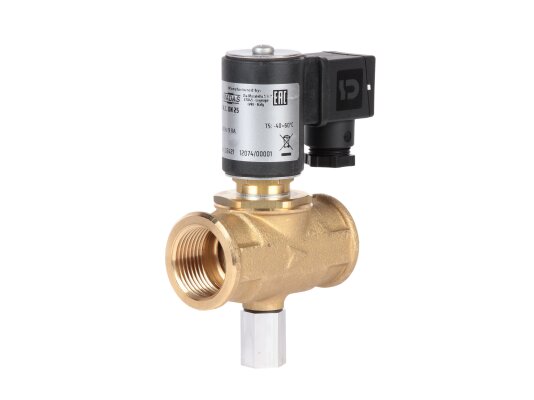

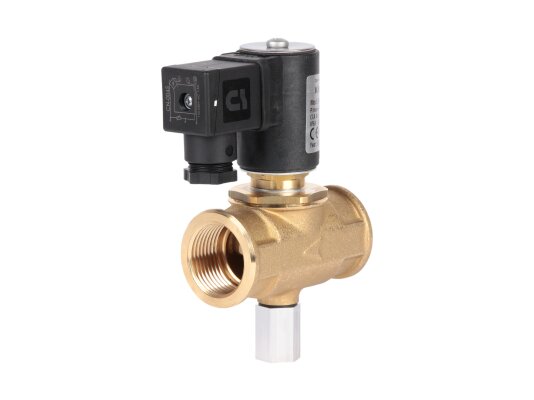

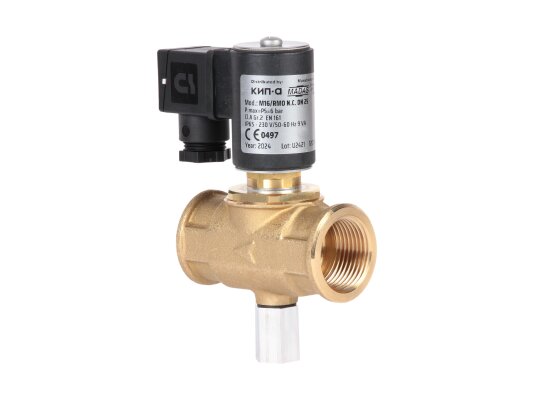

Газовый электромагнитный клапан Madas CO04C0000 008 представляет собой быстродействующее запорное устройство с ручным взводом, предназначенное для промышленных топочных установок и магистральных трубопроводов с давлением газа до 6000 мбар.
Особенности
Клапан Madas CO04C0000 является нормально-закрытым устройством с ручным открытием. Взвод осуществляется только вручную при подаче напряжения на катушку. Недопустимо выполнять моментальный взвод при давлении в магистрали 500-6000 мбар.
Запорная арматура остается в открытом положении при поступлении электропитания. В случае обесточивания мгновенно закрывается. Положение клапана можно контролировать дистанционно при установке указателя (опция).
Электромагнитный газовый клапан служит для работы с природным, сжиженным газом, воздухом, азотом (сухие газы). По отдельному запросу доступны модификации для биогаза, попутного нефтяного газа.
Основные параметры:
- рабочее напряжение: 230 В, допустимое отклонение -15%, +10%;
- максимальное входное давление газа: 6000 мбар;
- класс «А» герметичности по европейскому стандарту EN 161;
- защита электрических контактов и э/м катушки по стандарту IP65;
- резьбовой способ соединения с трубопроводом, Rp1;
- закрытие при отключении питания в течение 1 секунды;
- допустимые эксплуатационные температуры: -40.+60 °C;
- ресурс службы: 6000 циклов (более 10 лет);
- горизонтальный или вертикальный монтаж (катушка сверху).
Конструкция

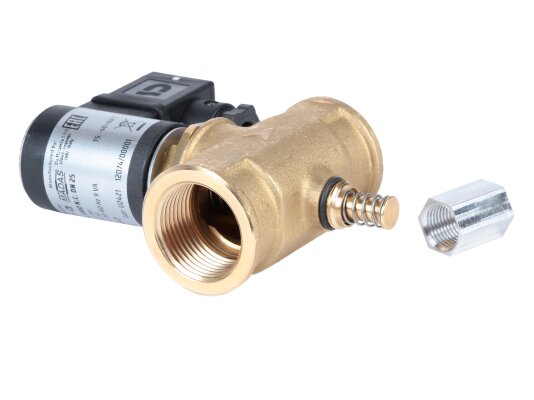

Корпус запорной арматуры отлит из алюминия, не содержит сварных швов, что способствует безопасную работу с газом, подаваемым под высоким давлением. Конструкция произведена с учетом промышленных условий эксплуатации. Использованы износостойкие материалы: нержавеющая сталь разных марок, алюминий, латунь. Уплотнения из NBR-каучука обладают газонепроницаемыми свойствами, что исключает риск утечек газа.
Внешняя оболочка класса IP65 не допускает проникновение пыли и влаги внутрь устройства, что даёт способность устанавливать клапан на открытом воздухе.
Монтаж в систему
Клапан встраивается в горизонтальные и вертикальные трубопроводы (катушку нельзя переворачивать). Для удобства сборки на корпус нанесена стрелка, которая указывает направление потока. При монтаже необходимо предусмотреть свободный доступ к механизму взвода.
В месте эксплуатации не допускается воздействие агрессивной внешней среды, способной разрушить материал корпуса, деталей или уплотнений.
Преимущества
- Быстрое срабатывание, герметичная отсечка потока.
- Литой коррозиестойкий корпус для высоких нагрузок и давления.
- Высокий уровень пыле-, влагозащиты внешней оболочки (стандарт IP65).
- Всепогодная эксплуатация. Широкий диапазон рабочих температур (до -40°C/+60 °C).
Сервисное обслуживание
Для надёжной работы газовой установки необходимо регулярно очищать фильтр от загрязнений, при необходимости заменять на новый.
