Описание

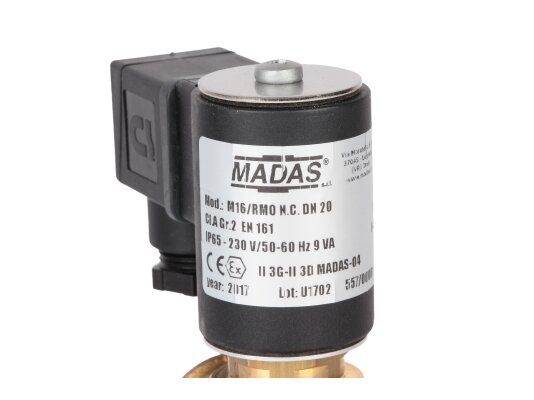

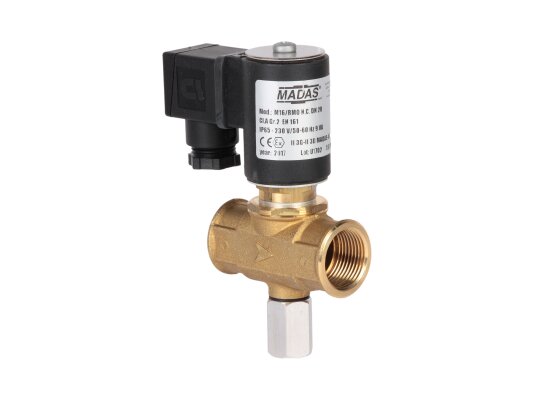

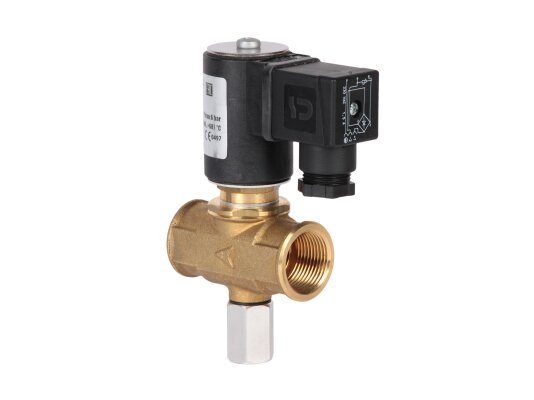

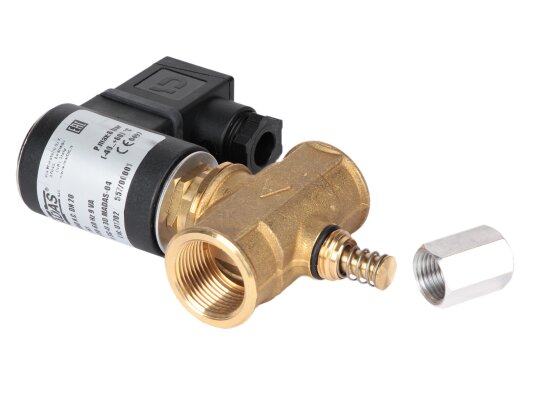

Газовый электромагнитный клапан Madas CO03C0000 008 соответствует классу «А» герметичности по EN 161. Встраивается в промышленные системы сжигания газа и магистральные трубопроводы для перекрытия потока, безопасной эксплуатации оборудования. Особенностью является ручной взвод. Клапан рассчитан на давление газа до 6 бар.

Виды газа

Электромагнитный клапан применяется для работы с природным, сжиженным газом, воздухом, азотом (сухие газы). По отдельному запросу доступны версии для биогаза, попутного нефтяного газа.

Особенности

Клапан M16/RM NC является нормально-закрытым быстрозакрывающимся ( 1 сек.) устройством с ручным взводом. Открыт при подаче напряжения на катушку, закрыт при обесточивании. Взвод осуществляется вручную, когда катушка находится под напряжением. При взводе клапана с давлением газа 500-6000 мбар категорически запрещено производить моментальный взвод.

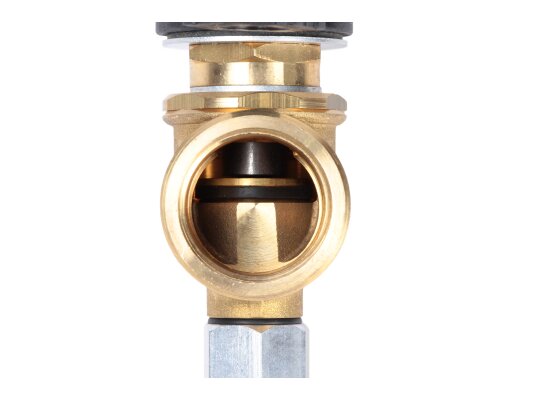

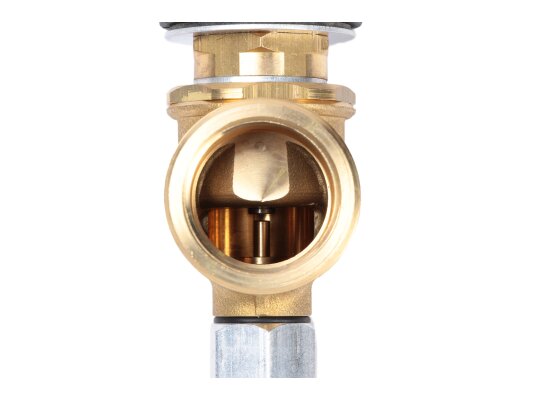

Дополнительно на клапан может монтироваться указатель положения для упрощения контроля за текущей позицией. На входе потока установлен сетчатый фильтр для очистки потока от твердых частиц размером от 100 микрон.

Основные параметры:

• напряжение питания: 230 В, -15%, +10%;
• применение в системах с давлением газа до 6000 мбар;
• соответствие классу «А» герметичности по EN 161;

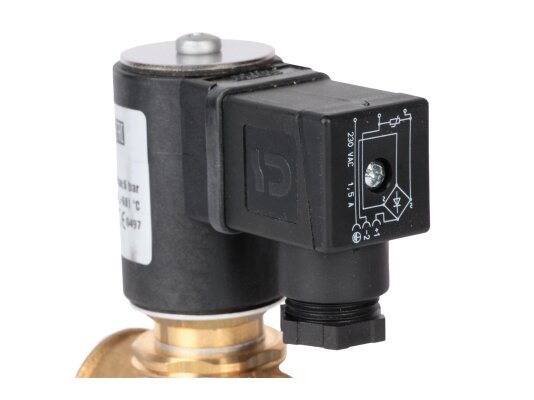

• электрозащита контактов и э/м катушки по стандарту IP65;
• монтаж с помощью резьбовых соединений Rp 3/4 ;
• время закрытия при отключении питания 1 секунды;
• диапазон эксплуатационных температур: -40.+60 °C;
• рабочий ресурс: 6000 циклов (не менее 10 лет);
• положение в системе: горизонтальное или вертикальное (катушка сверху).

Конструкция

Корпус электромагнитного газового клапана – высокопрочное алюминиевое литье без сварных швов, что способствует безопасную работу с газом, подаваемым под давлением до 6 бар. Материал деталей и герметизирующих уплотнений: алюминий, нержавеющая сталь (оцинкованная и марки 430 F), NBR-каучук, стойкие к износу и составу газообразной среды.

Конструкция может использоваться для установки как в помещениях, так и на улице. Надежно защищена от пыли и струй воды, падающих под любым углом. В местах эксплуатации недопустимо наличие агрессивной среды, разрушающей конструктивные элементы и уплотнения клапана.

Установка

Madas M16/RM встраивается в систему таким образом, чтобы стрелка на корпусе указывала в направлении газопотребляющего устройства. Допустимо горизонтальное и вертикальное размещение, кроме вниз катушкой. К механизму взвода необходимо обеспечить свободный доступ.

Применение

Газовый э/м клапан применяется в качестве запорно-регулирующего устройства в трубопроводных магистралях, горелках промышленных котельных с давлением газа до 6 бар.

Линейка M16/RM NC

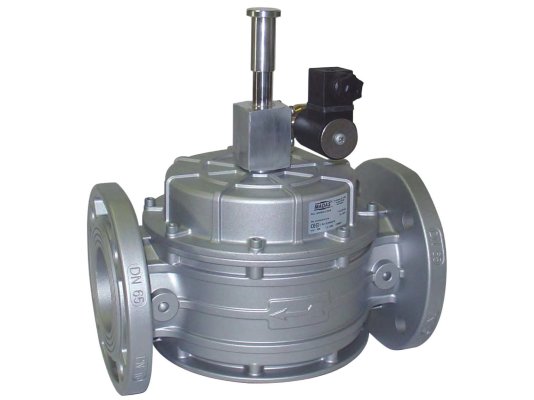

В линейку входят электромагнитные газовые клапаны с резьбовыми и фланцевыми соединениями, питанием от сети 12В, 24В, 230В, для систем с максимальным давлением 500 и 6000 мбар.
