Описание

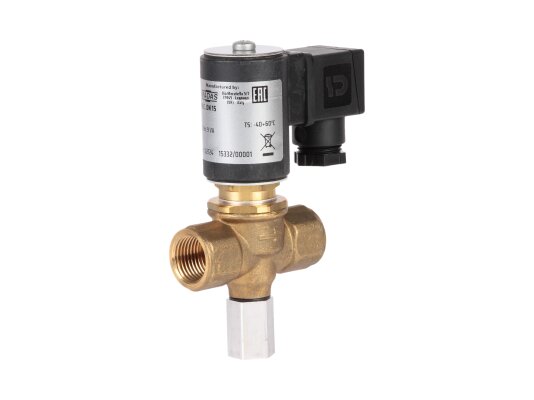

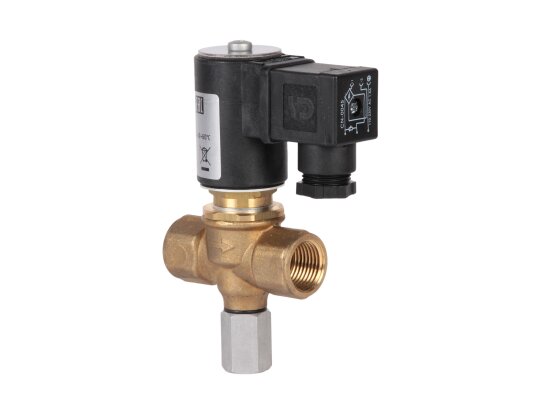

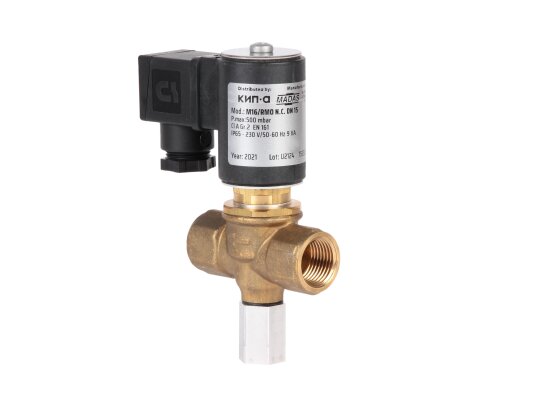

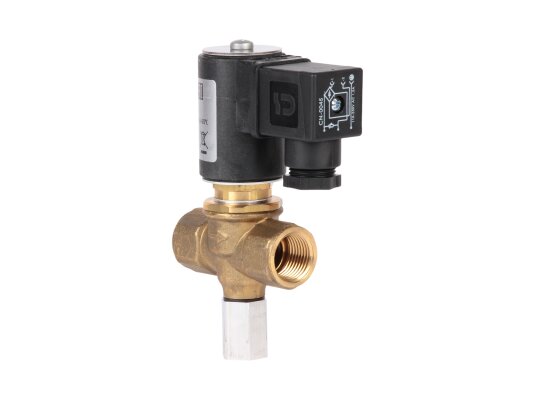

Газовый электромагнитный клапан Madas M16/RMO N.C. DN 15 0.5 бар служит для использования в качестве запорно-регулирующего устройства в газопроводах и промышленных горелках с давлением газа до 500 мбар.

Особенности линейки Madas M16/RMО NС

Газовые э/м клапаны этой серии являются нормально-закрытыми быстродействующими устройствами с ручным взводом. Поставляются в латунном корпусе. Взвод выполняется только в ручном режиме с помощью рукоятки при наличии напряжения электропитания на электромагнитной катушке.

При поступлении рабочего напряжения клапан остается в открытом положении. В случае обесточивания мгновенно перекрывает поток

Э/м клапан может комплектоваться индикатором положения для дистанционного отслеживания открытого и закрытого состояния.

Виды газа

Клапан служит для метана, воздуха, сжиженного газа, азота (сухие газы). По запросу предоставляются модификации для биогаза, попутного нефтяного газа.

Основные характеристики:

• питание от электросети 230 В, -15%, +10%, 50/ 60 Гц;
• максимальное давление на входе: 500 мбар;
• класс А герметичности по европейскому стандарту EN 161;
• быстрое срабатывание, отсечка потока в течение 1 сек.;
• отверстия с резьбой Rp 1/2 на входе и выходе для интеграции в систему;
• допустимые рабочие температуры: -40.+60 °C;
• заявленный ресурс эксплуатации: 6 тысяч циклов (10 лет);
• установка на горизонтальные, вертикальные трубопроводы (катушка вверху).

Конструкция

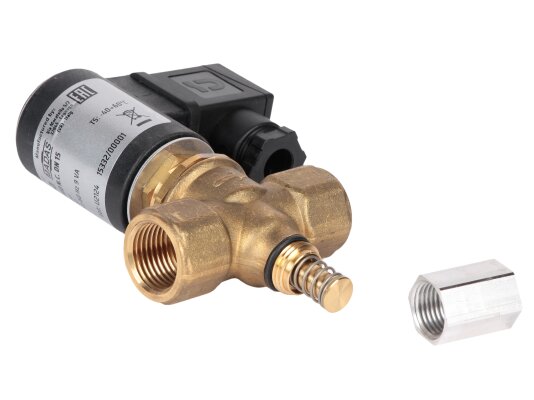

Клапан собран в литом латунном корпусе. На входе может устанавливаться сетка с фильтрующей способностью 100 микрон для удаления из потока пыли и посторонних примесей. Электрические контакты защищены от внешних воздействий по стандарту IP 65, что даёт способность эксплуатировать запорное устройство в запыленных местах и на улице.

Применение

Madas M16/RMO применяется для монтажа на ввод в котельную, в качестве запорной арматуры трубопроводных сетей и газогорелочных устройств.

Размещение и монтаж

Газовый э/м клапан размещается в помещениях, соответствующих зонам 2 по классификации взрывоопасных зон. Может использоваться для уличной эксплуатации. Недопустимо использование запорной арматуры в местах с агрессивной средой, способной разрушить материал корпуса и деталей.

Madas M16/RMO размещается преимущественно до регулятора давления, с учетом стрелки на корпусе, которая должна направляться в сторону горелки.

Преимущества:

• быстрое срабатывание при угрозах, надёжная герметизация потока;
• литой латунный корпус;
• высокий уровень пыле-, влагозащиты;
• компактный размеры, упрощающие монтаж;
• возможность установки фильтра, указателя положения;
• всепогодное исполнение;
• большой эксплуатационный ресурс.

В линейку M16/RMО NC входят модели с резьбовыми соединениями DN15-25, питанием от сети 12В, 24В, 230В, для установок с давлением газа до 500 и 6000 мбар.
