Описание

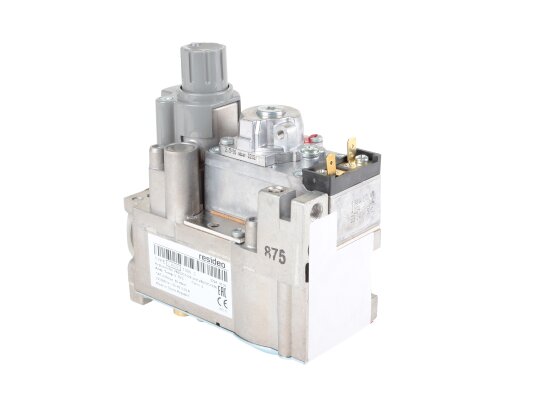

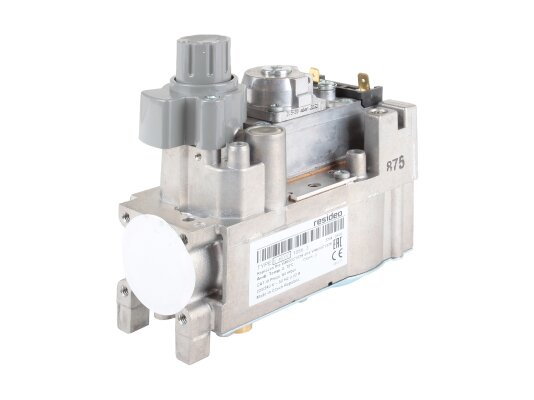

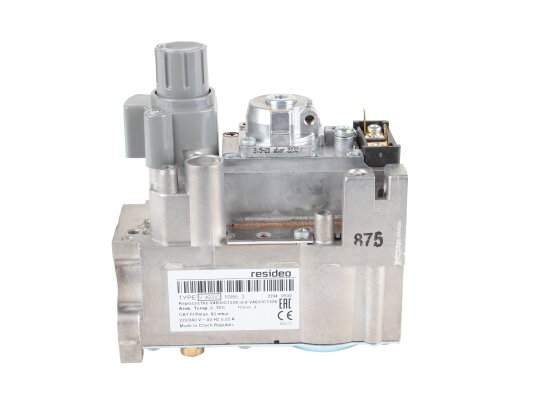

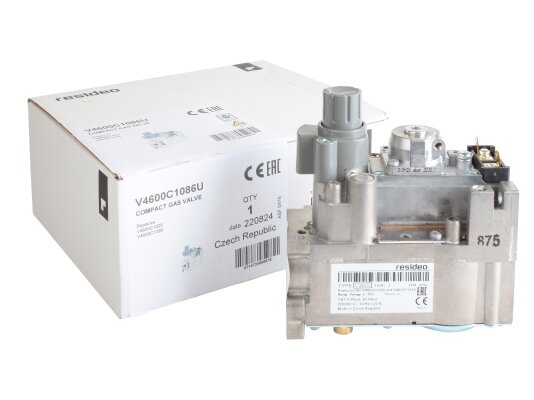

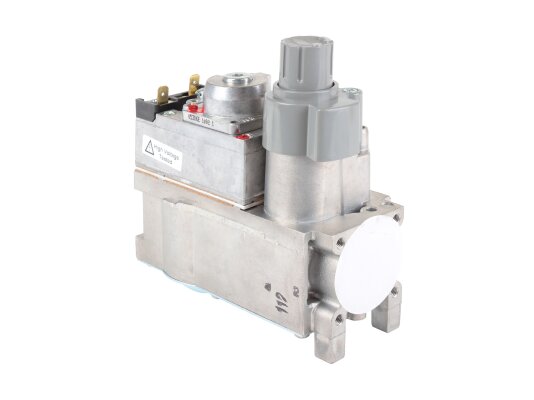

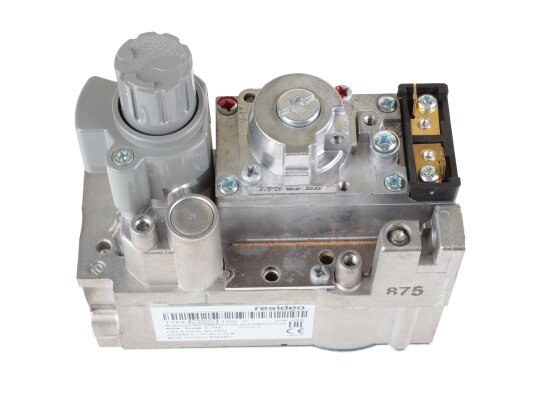

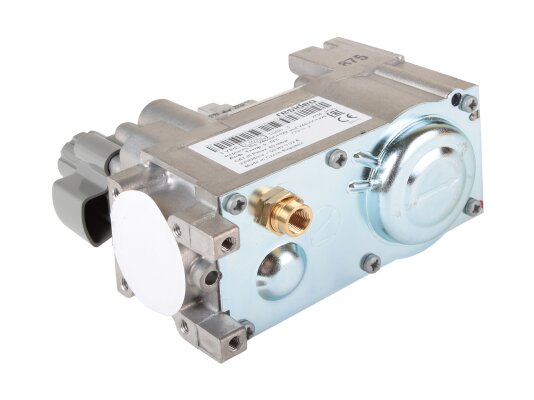

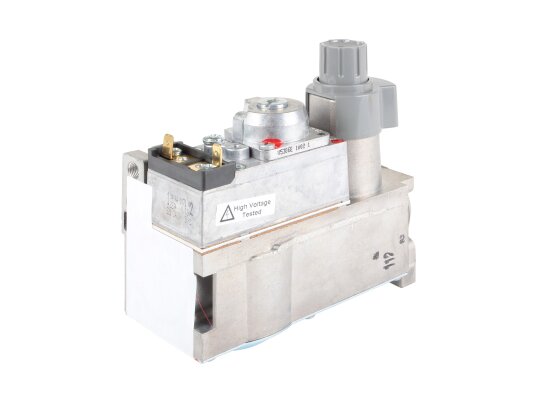

Газовый электромагнитный клапан Resideo V4600C1086 – комбинированное устройство для управления подачи газа на горелку. Рассчитано на максимальное давление в магистрали 60 мбар. Функционал клапана обеспечивает безопасную работу газовой установки, автоматическое прерывание и открытие подачи газа. По запросу к корпусу устройства могут подключаться дополнительные устройства.

Функции э/м клапана

Resideo V4600C1086 объединяет функции сервоклапана, линейного регулятора давления или дроссельного клапана, контроля пилотного пламени. Применяется в сочетании с термопарой или термореле.

Особенности серии V4600:

• различные версии с быстрым или медленным открытием с регулятором или без;
• оснащение защитным термоэлектрическим устройством по EN125;
• фиксатор безопасного розжига при использовании пилотного газа;
• 2-позиционный сервоклапан для открытия главного клапана;
• ручное управление одной кнопкой.

Конструкция

Устройство собрано в коррозиестойком, ударопрочном корпусе из литого алюминия. На входе установлен фильтр с мелкой сеткой для удержания грязевых частиц. Верхний доступ к настройкам упрощает подготовку регулятора к работе. С двух сторон корпуса размещены штуцеры 9 мм для подключения устройств контроля входного/выходного давления. Монтаж клапана осуществляется вертикально ± 90° с помощью резьбовых соединений Rp 3/4 . Конструкция рассчитана на эксплуатацию при температурах 0.+70 °C. Уровень пыле-, влагозащиты соответствует стандарту IP40.

Параметры:

• рабочая среда: неагрессивные газы, смеси газа и воздуха;
• плавное открытие с регулировкой давления;
• высокая пропускная способность;
• мгновенный отклик на потерю питания, сбои в системе подачи топлива;
• стабильные параметры выходного давления;
• возможность замены электромагнитной катушки на месте эксплуатации;
• монтаж вертикально или горизонтально.

Газовые электромагнитные клапаны Resideo используются для оснащения промышленного, бытового оборудования, водогрейных установок, калориферов. Могут оснащаться дополнительными устройствами.
