Описание

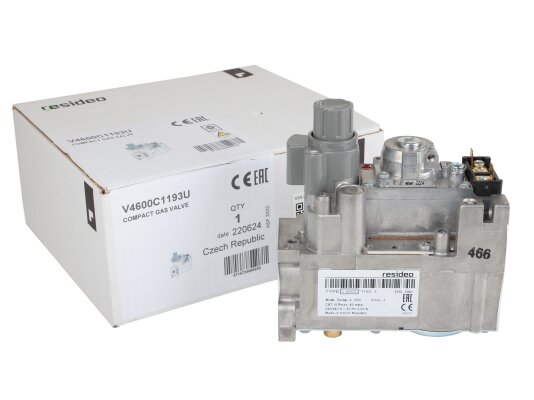

Газовый электромагнитный клапан Resideo V4600C1193 применяется для автоматического контроля потока при эксплуатации отопительных котлов. Рассчитан на максимальное давление газа 60 мбар. Комбинированное устройство объединяет функции контроля пилотного пламени, сервоклапана, линейного регулятора давления или дроссельного клапана. Гарантирует безопасную работу газовой установки, быстрое срабатывание на потерю напряжения и другие угрозы. По запросу на заводе к корпусу может подключаться дополнительное оборудование.

Особенности серии V4600:

• модели с быстрым или постепенным отпиранием газа с регулятором или без него;
• оснащение защитным термоэлектрическим устройством по EN125;
• фиксатор безопасности розжига при использовании пилотного газа;
• 2-позиционный сервоклапан для открытия основного клапана;
• ручной способ управления (одной кнопкой).

Конструкция

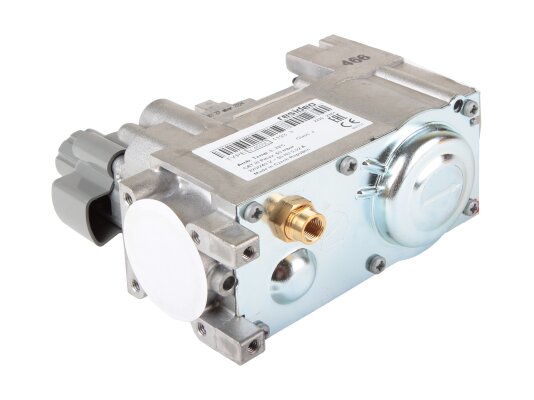

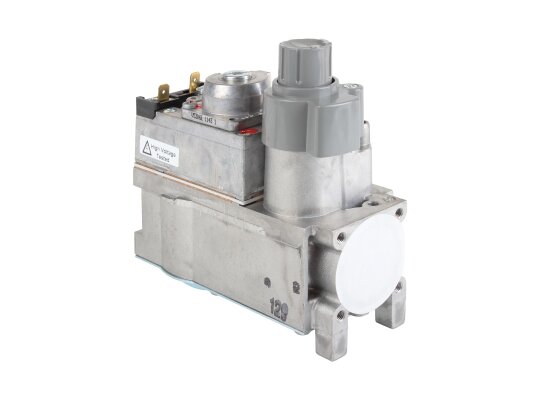

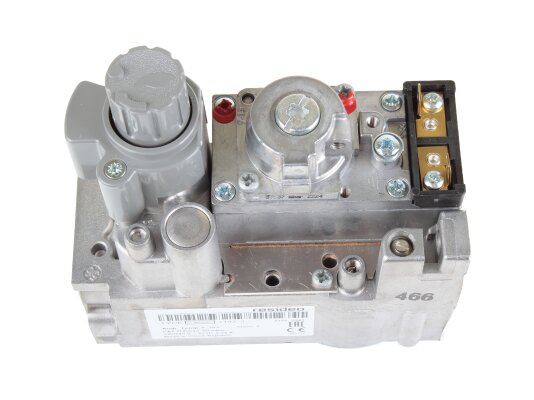

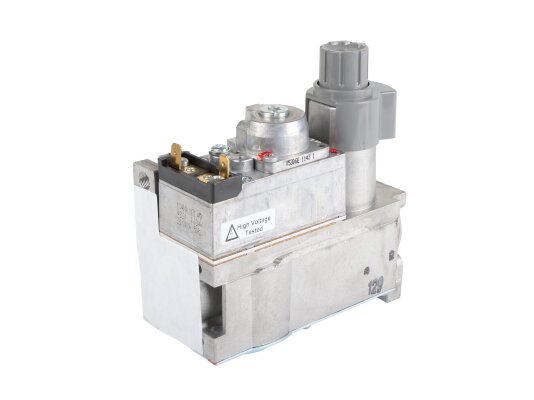

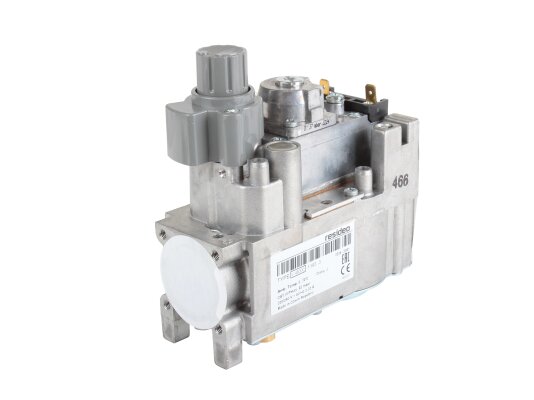

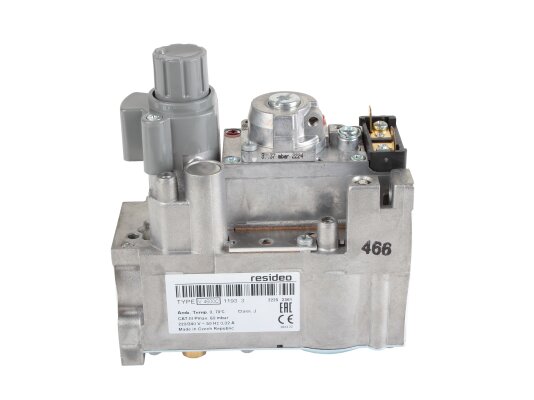

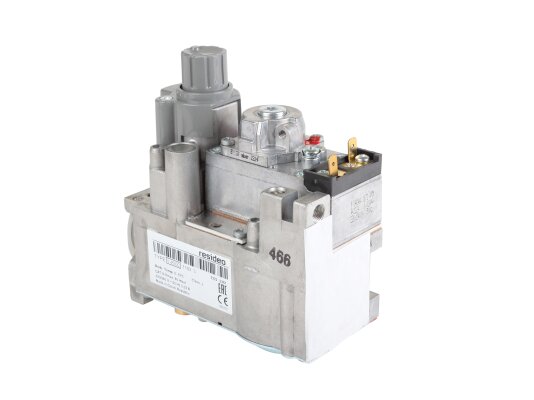

Э/м клапан Resideo V4600 собран в прочном корпусе, отлитом из алюминиевого коррозиестойкого сплава. На входе газа смонтирован фильтр с мелкой сеткой для удаления частиц грязи и примесей, сохранения герметичности устройства. Доступ к настройкам находится сверху, что упрощает подготовку регулятора к работе.

Со стороны входа и выхода газа размещены штуцеры 9 мм для подключения контрольно-измерительных устройств. Установка электромагнитного клапана осуществляется вертикально ± 90° с помощью резьбовых соединений Rp 3/4 . Комбинированное устройство рассчитано на эксплуатацию в условиях температур окружающей среды 0.+70 °C. Пыле-, влагозащита внутренних компонентов соответствует стандарту IP40.

Параметры:

• давление газа не более 60 мбар;
• рабочая среда: неагрессивные газы, смеси газа и воздуха;
• высокая пропускная способность;
• незамедлительное срабатывание на потерю питания, перебои в системе подачи газа;
• стабильные параметры выходного давления;
• работа в сочетании с термопарой или термореле;
• возможность замены э/м катушки на месте эксплуатации;
• установка в систему вертикально или горизонтально.

Газовые электромагнитные клапаны Resideo обеспечивают полностью автоматизированное управление отопительным оборудованием при использовании в сочетании с пилотной горелкой, термопарой/термореле.
