Описание

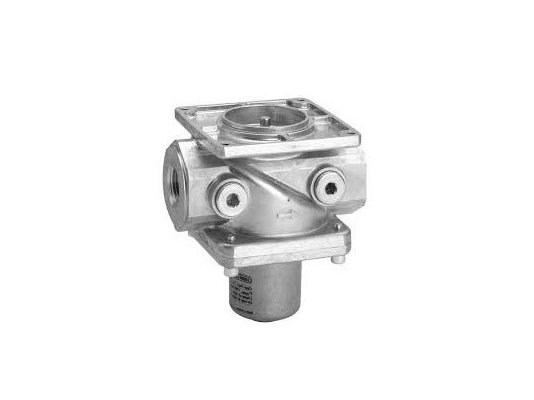

Газовый электромагнитный клапан Siemens VGG10.2541P используется для использования в системах безопасности газовой установки. Работает совместно с приводом типа SKP. Сертифицирован по стандарту EN161, класс А группа 2. Запорная арматура произведена из материалов, стойких к коррозии и механическим воздействиям.

Конструкция и особенности

Двухходовый одинарный газовый клапан имеет литой корпус из сплава алюминия, устойчивого к перепадам температур, ударам, коррозии. Присоединение к газопроводу осуществляется на фланец. На входе газа установлен сетчатый фильтр, сдерживающий все примеси и грязевые частицы размером более 0,9 мм.

Отличия модели:

• давление газа в магистрали – не выше 1,2 бар;
• для работы с газами семейства I.III;
• медленное открытие, быстрое закрытие;
• соединительные отверстия – Rp 1;
• контрольная точка Rp 1/4 , число соединений – 4;
• максимальный расход газа – 13,3 м 3/ч.

Условия монтажа и эксплуатации

Газовый э/м клапан может размещаться на горизонтальном или вертикальном газопроводе. Фиксируется фланцами размером DN 40. Направление стрелки на корпусе должно соответствовать движению потока газа. При монтаже необходимо исключить попадание грязи и посторонних предметов внутрь корпуса.

При эксплуатации газового клапана в местах с агрессивной внешней средой, способной вызвать коррозию металла (например, вблизи моря), корпус должен быть обработан защитным лаком. Недопустимо наличие конденсата, льда, воздействие влаги.

Газовый электромагнитный клапан Siemens VGG10 рассчитан на эксплуатацию при температурах окружающего воздуха -10.+60°C.
