Описание

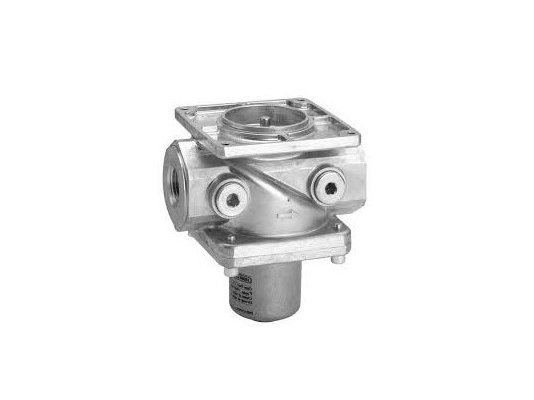

Газовый электромагнитный клапан Siemens VGG10.2541U – необходимый элемент системы безопасности при работе промышленных газопотребляющих установок. Запорная арматура работает совместно с исполнительным механизмом SKP. Герметично и быстро перекрывает поток, обеспечивая безаварийную эксплуатацию газового оборудования. Сертифицирован по стандарту EN161, класс А группа 2.

Устройство и особенности

Одинарное двухходовое запорное устройство имеет рабочий шток, который при втягивании открывает клапан и при выдвигании закрывает клапан. Корпус отлит под давлением из алюминиевого сплава, стойкого к перепадам температур, механическим воздействиям, коррозии. На входе газа размещен сетчатый фильтр с отверстиями 0,9 мм для удерживания частиц грязи и посторонних примесей.

Для привода клапана требуется дополнительно приобрести исполнительный механизм SKP. Установить или заменить привод можно, когда электромагнитный клапан находится под давлением.

Отличия модели:

• максимальное давление газа в магистрали – 1200 мбар;
• для работы с газами семейства I.III;
• медленное открытие, быстрое закрытие;
• отверстия для соединения – Rp 1;
• контрольная точка Rp 1/4 , число соединений – 4;
• максимальный расход газа – 13,3 м 3/ч.

Установка и эксплуатация

Газовый клапан устанавливается на фланцы DN 40. Возможен монтаж в горизонтальный и вертикальный газопровод. Стрелка на корпусе должна соответствовать направлению движения потока топлива. При размещении клапана в местах с агрессивным воздействием внешней среды (например, вблизи моря), корпус клапана следует обработать защитным покрытием. При эксплуатации не допускается наличие конденсата, льда, попадание воды.
