Описание

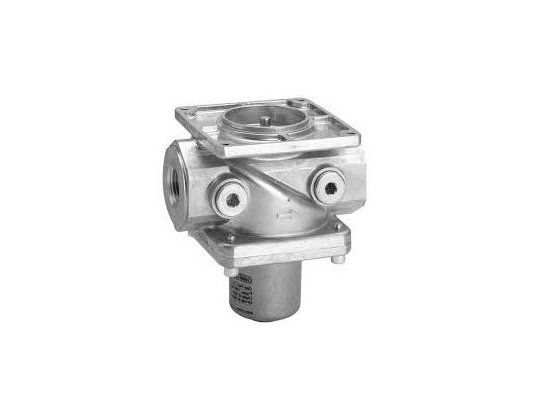

Газовый электромагнитный клапан Siemens VGG10.4041U – надёжное запорное оборудование для систем газоснабжения. Отвечает за герметичное и быстрое перекрытие потока газа, безопасную эксплуатацию систем сжигания. Сертифицирован по стандарту EN161, класс А группа 2.

Устройство и особенности

Одинарный двухходовый э/м клапан снабжен литым под давлением корпусом из сплава алюминия, стойкого к температурным, механическим воздействиям, износу и коррозии. Внутри размещен шток, от положения которого зависит состояние клапана (закрыт / открыт). На входе потока установлен сетчатый фильтр с отверстиями 0,9 мм для удержания грязевых частиц и примесей.

Для привода э/м газового клапана требуется исполнительный механизм SKP, который приобретается отдельно. Установить или заменить привод можно, когда электромагнитный клапан находится под давлением.

Отличия модели:

• максимальное давление подачи газа – 600 мбар;
• для работы с газами семейства I.III;
• медленное открытие, быстрое закрытие;
• отверстия для соединения – Rp 1 1/2;
• контрольная точка Rp 1/4 , число соединений – 4;
• максимальный расход газа – 32,3 м 3/ч.

Установка и эксплуатация

Газовый электромагнитный клапан может размещаться на горизонтальном и вертикальном трубопроводе. Монтаж осуществляется с помощью фланцев DN 40. Стрелка на корпусе должна совпадать с направлением потока газа. Для установки не требуются специальные инструменты и дополнительные уплотнения.

Газовый электромагнитный клапан Siemens VGG10 рассчитан на эксплуатацию при температуре окружающего воздуха -10.+60°C. В случае установке с местах в агрессивным воздействием внешней среды (например, рядом с морем), корпус клапана должен быть обработан защитным лаком во избежание коррозии. Нельзя допускать конденсации, обледенения и воздействия влаги.
