Описание

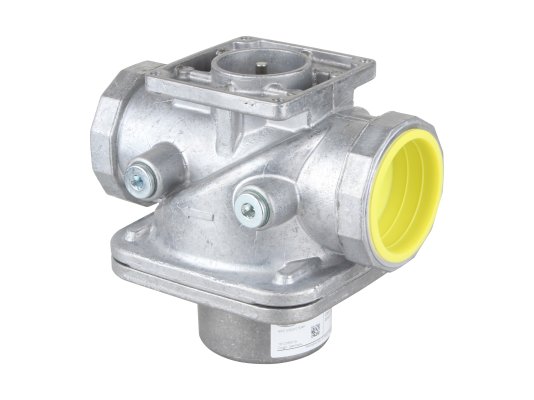

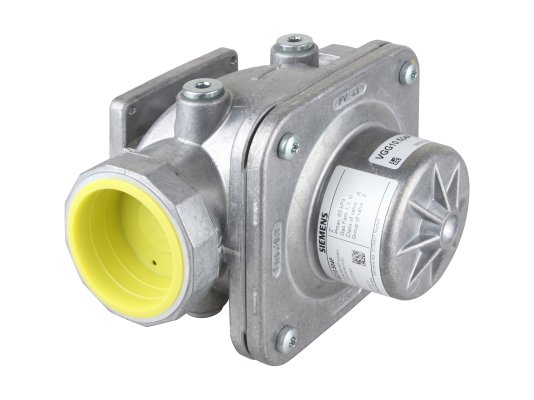

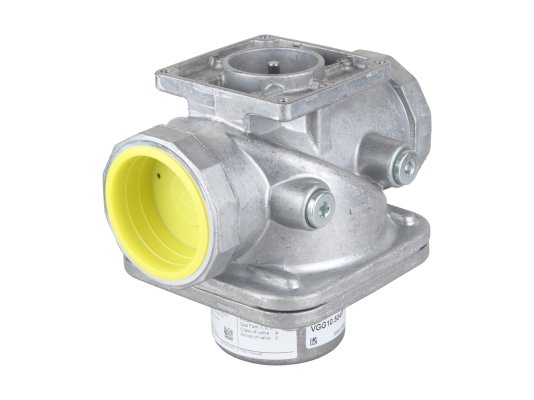

Газовый электромагнитный клапан Siemens VGG10.5041P служит для быстрого и герметичного перекрытия потока газа к газоиспользующим устройствам. Устанавливается в промышленные системы с давлением не выше 600 мбар. Сертифицирован в соответствии со стандартом EN161, класс А, группа 2. Работает с приводом SKP.

Конструкция и особенности

Клапан собран в алюминиевом литом корпусе. При втянутом штоке клапан открыт, при выдвинутом – закрыт. На входе потока размещен сетчатый фильтр, сдерживающий все примеси и грязевые частицы размером более 0,9 мм. Для привода клапана требуется исполнительный механизм типа SKP. Установить и заменить привод можно, когда клапан находится под давлением. Э/м клапан может крепится на горизонтальный и вертикальный трубопровод. Присоединение осуществляется с помощью фланцев DN 50. Давление газа можно проверить через контрольную точку.

Отличия модели:

• максимальное давление подачи газа – 600 мбар;
• медленное открытие, быстрое закрытие;
• отверстия для соединения – Rp 2;
• для работы с газами класса I.III;
• контрольная точка Rp 1/4 , число соединений – 4;
• максимальный расход газа – 47,4 м 3/ч.

Условия эксплуатации

Характеристики электромагнитного газового клапана Siemens VGG позволяют эксплуатировать его в условиях температур -10.+60°C. В случае агрессивной внешней среды корпус клапана следует обработать защитным лаком. Недопустимо образование конденсата, льда и попадание воды в корпус.
