Описание

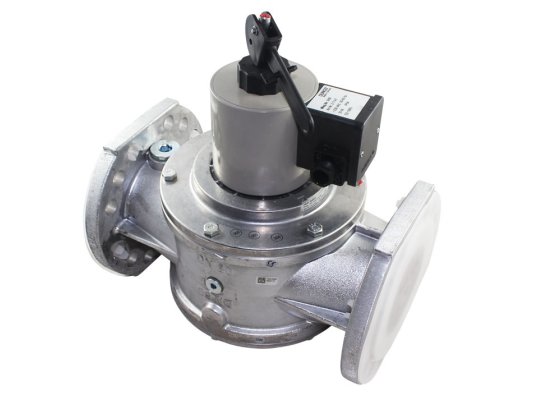

Ручной предохранительный запорный клапан Dungs HSAV 5050/5, арт. 199490 используется для безопасного автоматического перекрывания газа, подаваемого на горелку или газогорелочное устройство. Закрывается автоматически, открывается только вручную.

Основные параметры:

• Класс герметичности: А группа 2 в соответствии с EN 161.
• Давление на входе (максимум): 500 мбар.
• Среда: газы 1-3 семейства/ нейтральные.
• Соединение: фланцевое DN 50.
• ЭМ-ая катушка 210.
• Допустимая температура: от -15 до +60 °С.

Устройство и особенности

Dungs HSAV 5050/5 – полуавтоматический «нормально-закрытый» ЭМ клапан с быстрым закрытием (до 1 секунды). При обесточивании находится в закрытом положении.

В случае сбоев в подаче напряжения происходит отключение, при возобновлении электроснабжения клапан автоматически не открывается. Раскрытие осуществляется только вручную, когда подаётся рабочее напряжение.

Конструкция оснащена сетчатой вставкой с ячейками 1 мм. Газовый поток очищается от примесей, что способствует долговечной службе устройства.

Пыль и брызги не проникают внутрь корпуса вследствие того что качественной защитной оболочке (IP 54). Возможно индивидуальное исполнение по стандарту IP 65 (отдельный заказ).

Использование износостойких материалов при изготовлении рабочих узлов и уплотнений из NBR обеспечивает герметичность и надежность ЭМ клапана.

Установка концевого контакта К01 позволяет контролировать закрытую позицию клапана (опция). Подключение к электросети происходит через кабельный ввод PG.

Для монтажа в систему используются фланцы DN 50. Положение при установке – горизонтальное/вертикальное.

Достоинства:

• герметичное перекрытие газовой линии;
• широкий диапазон входных давлений;
• надёжное фланцевое соединение;
• сетка для фильтрации входящего газа;
• продуманная компоновка;
• монтаж концевого контакта (опционально);
• электрозащита по стандарту IP 54.

Перед тем как купить ручной предохранительный запорный клапан Dungs HSAV 5050/5 артикул 199490, ознакомьтесь с подробными характеристиками, отраженными в спецификации устройства. При наличии вопросов, напишите в чат или позвоните. Наш специалист проконсультирует и поможет с выбором оснащения.
