Описание

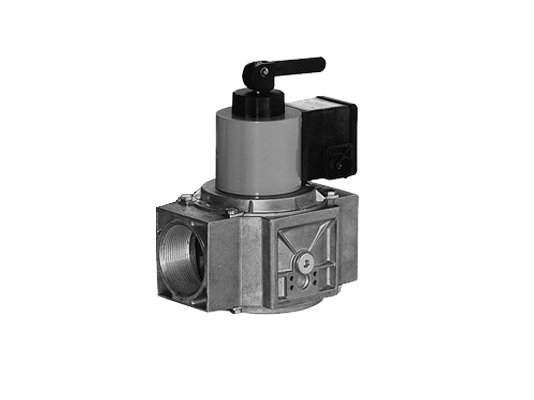

Ручной предохранительный запорный клапан Dungs HSAV 520/5 устанавливается в системы с максимальным давлением подаваемого газа 500 мбар. Надежно перекрывает газовую линию в случае перебоев в электроснабжении. Не включается автоматически при возобновлении подачи рабочего напряжения.

Основные параметры:

• Класс герметичности: А группа 2 в соответствии с EN 161.
• Давление на входе (максимум): 500 мбар.
• Среда: газы 1-3 семейства/ нейтральные.
• Соединение: фланцы с резьбой Rp 2.
• ЭМ-ая катушка 210.
• Допустимая температура окружающей среды: от -15 до +60 °С.
• Рабочее напряжение: 230 В (арт. 155800) и 24-28 В (арт. 243620).

Конструкция

Dungs HSAV 520/5 – полуавтоматический «нормально-закрытый» э/м клапан. На закрытие уходит не более 1 секунды. Клапан отключается при отсутствии напряжения и находится в закрытом положении. При подаче питания самостоятельно не включается, требуется ручное управление.

Входящий газ фильтруется с помощью сетчатой вставки, освобождаясь от механических примесей величиной от 1 мм. Изоляция электродеталей соответствует стандарту IP54. При необходимости возможно исполнение IP65 (по заказу).

Клапан изготовлен из материалов, рассчитанных на долговечную службу и не разрушаемых при контакте с газами. Уплотнения произведён из NBR.

Для контроля закрытой позиции клапана доступна опциональная установка концевого контакта К01. Электроподключение выполняется через кабельный ввод PG.

К газовой установке HSAV 520/5 монтируется на фланцы с трубной резьбой (EN 1092-1 DIN). Ориентация – от горизонтальной до вертикальной.

Достоинства:

• герметичное закрытие газа при сбоях в электроснабжении;
• грязеулавливатель для очистки входящего потока;
• удобная компоновка;
• входное давление до 500 мбар;
• установка концевого выключателя (по заказу);
• вариативность монтажного положения;
• высокая степень пыле-, влагозащиты (IP54).

Ручной предохранительный запорный клапан Dungs HSAV 520/5 можно купить по доступной цене Изделие сертифицировано EC, поставляется с длительной заводской гарантией.
