Описание

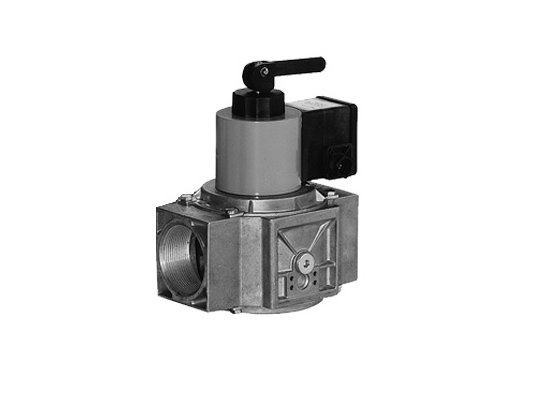

Ручной предохранительный запорный клапан Dungs HSAV 515/5 – надёжное полуавтоматическое устройство для безопасной эксплуатации газовых горелок и приборов. Герметично перекрывает подачу газа. Не включается самостоятельно после возобновления подачи электропитания.

Ключевые характеристики:

• Класс герметичности: А группа 2 по EN 161.
• Предельно допустимое давление на входе: 500 мбар.
• Среда: газы 1-3 семейства/ нейтральные.
• Соединение: фланцы с резьбой Rp 1 1/2.
• Электромагнитная катушка 160.
• Эксплуатационная температура: от -15 до +60 °С.

Исполнение и особенности

Полуавтоматический клапан Dungs HSAV 515/5 – «нормально-закрытый» электромагнитный клапан с ручным открытием.

Закрытие происходит менее, чем за 1 секунду, обеспечивая исключение утечек газа. При сбоях в подаче рабочего напряжения клапан отключается и находится в закрытом положении. В случае подачи питания не открывается в автоматическом режиме. Раскрытие возможно только вручную.

Для защиты от засорения на входе газа смонтирована сетчатая вставка, удерживающая примеси величиной от 1 мм. Внешняя оболочка не пропускает влагу и пыль (стандарт IP 54). По заказу покупателя возможно исполнение IP 65.

Конструкция рассчитана на долговечную службу, при изготовлении корпуса и рабочих деталей использованы коррозиестойкие материалы. Уплотнения произведены на основе NBR.

Контакт К01 дает возможность контролировать закрытую позицию клапана (устанавливается по заявке). Подключение к сети происходит через кабельный ввод PG.

Для соединения с газовым оборудованием предусмотрены резьбовые фланцы согласно EN 1092-1 DIN. Монтажная ориентация – горизонтальная или вертикальная.

Достоинства:

• перекрытие подачи при проблемах в электроснабжении;
• встроенная сетка для удаления инородных примесей;
• надёжный, износостойкий корпус;
• широкий диапазон входного давления;
• установка контакта закрытой позиции (по заказу);
• непроницаемость корпуса (IP 54).

Более подробная информация об устройстве клапана и особенностях эксплуатации отражена в технической документации производителя.
