Описание

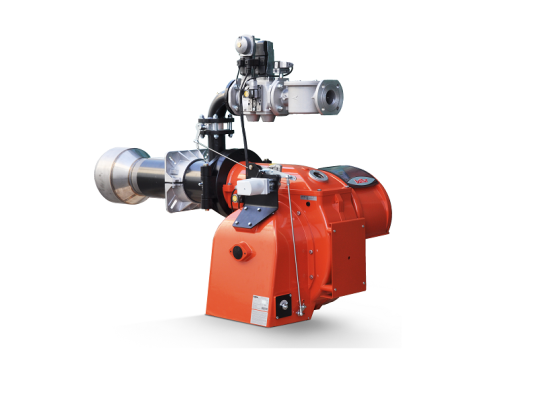

Газовая горелка Baltur BGN 510 MC, арт: 16970010 – прогрессивно-двухступенчатая горелка с механическим регулированием газовоздушной смеси для оснащения котельного оборудования. Совместима с котлами и теплогенераторами различной конструкции. Сжигает газ с низким выходом вредных веществ в атмосферу. Может работать в режиме модуляции после установки автоматического регулятора мощности, что повысит эффективность тепловой установки и продлит срок её службы.
Уровень выбросов NОx
Горелка оснащена огневой головой с частичной рециркуляцией продуктов горения, что способствует полному сгоранию топлива и снижению объема вредных выбросов. Соответствует 2 классу европейского стандарта EN 676 (NОx 120 мг/к Вт·ч для метана).
В газовой горелке Baltur BGN МС использованы:
- корпус из алюминия и стали со звукоизолирующим кожухом;
- вентилятор с электрическим двигателем для достаточного притока воздуха, поддержания стабильного пламени в разных топках;
- топочный автомат LME 73.831 для управления функциями и подключенными устройствами;
- трансформатор зажигания, выдающий ток высокого напряжения для поджига газовоздушной смеси искровым разрядом;
- воздухозаборник с дроссельной заслонкой;
- реле давления для контроля достаточности воздуха для сгорания топлива;
- регулируемая подпорная шайба;
- регулятор газовоздушной смеси с электрическим сервоприводом Siemens SQM40;
- электрод ионизации, контролирующий наличие пламени;
- пламенная голова из нержавеющей жаропрочной стали с газораcпределителем;
- газовая рампа (приобретается отдельно) с электромагнитными клапанами (безопасности и главным), реле и регулятором давления, блоком проверки герметичности (опция) и фильтром.
Подвижный фланец крепления
Газовая горелка адаптируется под конструкцию теплогенератора за счет оснащения подвижным фланцем для крепления, позволяющим подбирать оптимальное положение головки горения в топке.
В горелке также предусмотрен шарнир, открытие которого можно выбирать (влево или вправо) с учетом особенностей сборки системы, для обеспечения легкого доступа к рабочему узлу для осмотра и обслуживания без демонтажа оборудования.
Эксплуатационные и технические параметры:
- 2 ступени мощности, прогрессивное/ модуляционное регулирование;
- доступный диапазон тепловой мощности: 650-5100 кВ;
- прерывистая работа (одна остановка каждые 24 часа для самодиагностики);
- 2 класс экологичности по нормативу EN 676;
- регулировка расхода воздуха на головке горения;
- мощность потребления электроэнергии – 11560 Вт;
- работа от сети питания 380 В, ±10%, 50 Гц;
- оснащение устройством контроля герметичности клапанов (доп. заказ);
- защита контактов от пыли и брызг, направленных с любой стороны, IP 54;
- возможность крепления на любое тепловое оборудование за счет регулировки вылета;
- уровень шума, измеренный на максимальной мощности – 88 дБ;
- полное закрытие заслонки воздуха при перерыве в работе горелки;
- резьбовое присоединение газовой рампы (сверху).
Среда и применение
Горелки для котлов отопления Baltur BGN MC рассчитаны на работу с природным магистральным и сжиженным газом. Применяются в котлах отопления, теплогенераторах и других аналогичных устройствах.
Достоинства:
- 2 ступени мощности, плавный переходом с малого пламени на большое;
- режим модуляции при установке электронного регулятора;
- II класс экологичности по EN 676;
- эффективная система вентиляции для устойчивого горения;
- снижение шума с помощью звукоизолирующего кожуха,
- сдвижной фланец, совместимость с разными типами котлов;
- защита от тепловых потерь при бездействии горелки;
- индикаторы работы и блокировки;
- разъемы с защитой от неправильного подключения;
- откидной в обе стороны шарнир;
- удобство доступа к рабочему узлу без демонтажа горелки.
В комплект поставки входят: теплоизоляционная прокладка фланца, винты. Перечень опций уточняйте.
