Описание

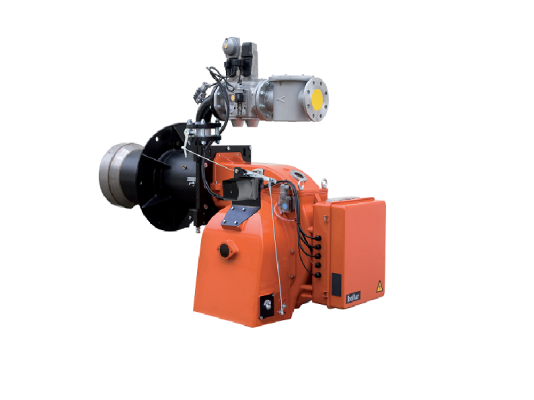

Газовая горелка Baltur GI 500 MC, арт: 66420010 сертифицирована CE в соответствии с европейским стандартом EN 676. Функционирует на двух прогрессивных ступенях мощности с возможностью настройки режима плавной модуляции при установке электронного регулятора RWF40 (поставляется по отдельной заявке в комплекте с модуляционным набором). Горелка совместима с любыми топками, произведенными по нормативу EN303. Встроенный микропроцессор управляет всеми процессами с учетом заданных настроек. Предусмотрена также возможность ручного управления.
Система сжигания
Головка горения с частичной рециркуляцией отработанных газов обеспечивает более полное сжигание топлива и пониженные значения выбросов оксидов азота. Соответствует 2 классу по европейскому стандарту EN676 (Nоx 120 мг/к Вт·ч для работы с метаном).
Комплектующие горелки:
- вентилируемый кожух из облегченного сплава алюминия;
- центробежный вентилятор с электродвигателем для наддува воздуха в топку под давлением, поддержания стабильного пламени в различных камерах сгорания;
- блок автоматики для управления и контроля всех стадий горения, безопасного отключения при возникновении неполадок, соответствующий EN298, с функцией контроля герметичности клапанов и соединением е Bus;
- огневая голова с патрубком из нержавеющей стали;
- трансформатор зажигания, повышающий ток до высоковольтного значения 8 кВ для розжига топлива электрической искрой;
- воздухозаборник с дроссельной заслонкой;
- реле давления для обеспечения необходимого объема воздуха для сгорания топлива;
- сервопривод механического кулачка;
- электрод ионизации, отслеживающий наличие пламени;
- газовая рампа с электромагнитными клапанами (регулировочным и предохранительным), реле и регулятором давления, блоком проверки герметичности и фильтром.
В горелке предусмотрен откидной шарнир, открывающийся в обе стороны, что упрощает доступ к узлу смешивания для осмотра и техобслуживания без демонтажа горелки с котла.
Дисплей, монтируемый на пульт управления, отображает последовательность режимов и коды ошибок при блокировке горелки.
Основные параметры:
- 2-ступенчатое регулирование, прогрессивный/ модуляционный режим;
- доступный диапазон тепловой мощности: 700-5000 кВ;
- 2 класс экологичности по евростандарту EN 676;
- мощность потребления электроэнергии – 16000 Вт;
- рабочее напряжение 380 В, ±10%, частота 50 Гц;
- коэффициент модуляции: 1:7;
- электрооборудование с классом защиты IP 54;
- уровень издаваемого звука при работе на максимальной мощности – 90,3 дБ;
- полное закрытие канала подачи воздуха при паузе/ остановке горелки;
- верхнее подключение газовой рампы.
Среда и применение
Горелки для котлов отопления Baltur GI MC рассчитаны на работу с природным газом и пропаном. Используются в любом теплогенерирующем оборудовании, соответствующем нормам EN303.
Достоинства:
- плавная модуляция при установке электронного регулятора;
- широкий диапазон тепловой мощности;
- низкие выбросы вредных веществ, 2 класс по EN 676;
- высокопроизводительный вентилятор, стабильное горение в любых топках;
- защита от рассеивания тепла при бездействии горелки;
- индикация режимов работы и блокировки;
- контроль наличия утечек;
- откидной шарнир для удобного подхода к узлу смешивания для ТО.
Газовые горелки Baltur GI 500 MC соответствуют европейскому стандарту EN 676 и директивам 2006/42/СЕ, 2006/95/СЕ, 97/23/СЕ; 2004/108/СЕ.
