Описание

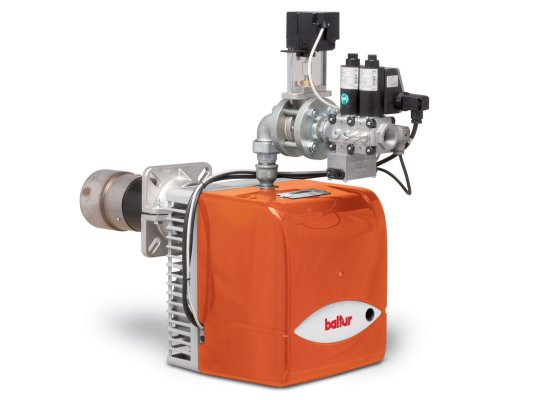

Газовая горелка Baltur BTG 28 ME, арт: 17160020 с принудительным наддувом подходит для топок с высоким и пониженным давлением. Отличается стабильностью пламени, безопасной эксплуатацией, высоким КПД и низким уровнем шума. Оснащена электронным кулачком LAMTEC BT 3xx. Управление и контроль всех этапов горения и защитного отключения осуществляет микропроцессор.
Режим работы
Горелка работает с двумя прогрессивными ступенями, с плавным переходом с минимальной на максимальную мощность в диапазоне 80-280 к Вт. При оснащении регулятором мощности RWF40 и специальным комплектом функционирует в режиме модуляции, изменяя мощность с учетом потребностей в тепле. Это обеспечивает более экономичную работу котла, минимизирует количество излишних включений-выключений, снижает износ.
Основные параметры:
- прогрессивно-модуляционное 2-ступенчатое регулирование;
- 2 класс экологичности по стандартам EN 676;
- работа от электросети 220 В, ±10%, 50 Гц;
- мощность потребления электроэнергии – 370 Вт;
- уровень защиты от пыли / влаги – IP 40;
- разъем для подключения микроамперметра на кабеле ионизации;
- звуковое давление, измеренное на максимальной мощности – 68 дБ;
- возможность удаленного администрирования;
- защита от оттока тепла через трубу при остановке горелки (закрытие заслонки);
- индикация работы и кодов неисправностей в случае блокировки системы.
Уровень экологичности
Газовая горелка снабжена системой сжигания с частичной рециркуляцией продуктов горения, что способствует достижению низкого уровня вредных выбросов в атмосферу. По объему выхода NОx соответствует 2 классу по EN 676 ( 120 мг/к Вт·ч при работе с природным газом).
Основные комплектующие горелки:
- блок автоматики LAMTEC BT 3xx со встроенным микропроцессором, соответствующий нормативу EN 298, с контролем герметичности клапанов и соединением е Bus;
- два шаговых серводвигателя для управления расходом газа и воздуха;
- экономичный вентилятор с однофазным электродвигателем для эффективного наддува, устойчивого горения пламени в любых топках;
- воздухозаборник с дроссельной заслонкой для подачи воздуха в топку;
- регулируемая воздуходувная труба с огневой головой из нержавеющей стали и стальным диском дефлектора;
- реле давления для обеспечения наличия воздуха для горения;
- запальный трансформатор для получения высоковольтного напряжения 26 кВ и розжига горелки;
- электрод ионизации, контролирующий наличие пламени;
- 7- и 4-штырьковый разъемы для электропитания, подключения термостата котла и управления 2-ой ступенью/ электронным регулятором мощности;
- защитный кожух из изоляционного пластикового материала;
- газовая рампа с двумя электромагнитными клапанами (основным и безопасности), реле минимального давления, регулятором давления, устройством контроля герметичности и фильтром.
В комплект поставки входит подвижный фланец для установки на котел, что упрощает позиционирование горелки в камере сгорания любого типа. Откидной шарнир, открываемый в обе стороны, облегчает доступ к рабочему узлу для выполнения техобслуживания, без демонтажа горелки с котла.
Среда и применение
Горелки для котлов отопления Baltur BTG МЕ предназначены для сжигания природного газа и пропана. Входят в состав отопительных, водогрейных котлов, теплогенераторов и другого оборудования, сжигающего газ.
Достоинства:
- электронная модуляция при установке регулятора мощности;
- подвижный фланец для регулировки вылета огневой головы;
- низкий уровень выбросов, 2 класс экологичности по EN 676;
- автоматизация функций управления и контроля, безопасная эксплуатация;
- эффективная система наддува, высокая стабильность пламени;
- экономичное потребление электроэнергии;
- упрощенное обслуживание, удобный доступ к рабочему узлу;
- функция проверки герметичности клапанов;
- низкий уровень шума;
- защита от оттока тепла через трубу при паузе или отключении горелки.
. Горелка поставляется со штекерами, фланцем, изоляционной прокладкой, изоляционным шнуром, креплением. Другое оснащение доступно по запросу.
