Описание

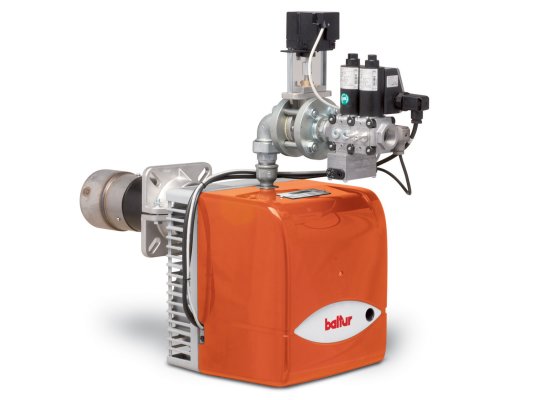

Газовая горелка Baltur BTG 20 ME, арт: 17120020 работает с двумя прогрессивными ступенями, с постепенным переходом с первой ступени на вторую, в диапазоне 80-280 к Вт. Обеспечивает высокую стабильность пламени, абсолютную безопасность и производительность. Может функционировать в режиме плавной модуляции при оснащении регулятором мощности RWF40 и специальным комплектом. За счет рециркуляции продуктов горения выделяет незначительное количество загрязняющих веществ (оксидов азота и углерода). Горелка оснащена шумопоглощающим полимерным кожухом, снижающим уровень шума до комфортных значений.

Эксплуатационные и технические параметры:

• прогрессивно-модуляционное 2-ступенчатое функционирование с электронным кулачком;
• доступный диапазон тепловой мощности: 60-205 кВ;
• 3 класс экологичности по стандартам EN 676;
• мощность потребления электроэнергии – 370 Вт;
• работа от электросети 230 В, ±10%, 50 Гц;
• пыле-, влагозащищенность класса IP 40;
• возможность удаленного администрирования;
• разъем для подключения микроамперметра на кабеле ионизации;
• уровень шума, замеренный на максимальной мощности – 68 дБ;
• защита от рассеивания тепла через дымоход (принудительное закрытие заслонки);
• индикация рабочей последовательности и кодов отказов при срабатывании блокировки.

Система сжигания

Газовая горелка оснащена воздуходувной трубой возврата сожженных газов, способной достигать низких значений выбросов загрязняющих веществ, выбрасываемых в атмосферу при сгорании топлива. По объему выхода NОx соответствует 3 классу экологичности по европейским нормам EN 676 ( 80 мг/к Вт·ч при сжигании природного газа).

Основные узлы и устройства горелки:

• автоматика горелки LAMTEC BT 3xx со встроенным микропроцессором, соответствующая нормам EN 298, с контролем герметичности клапанов и соединением е Bus;
• экономичный вентилятор с однофазным электродвигателем, нагнетающий воздух в топку под давлением для поддержания стабильного пламени и эффективного горения;
• воздухозаборник с дроссельной заслонкой для подачи воздуха в топку;
• электронная модуляция мощности, обеспечиваемая двумя шаговыми регулировочными движками (воздух/ газ);
• регулируемая воздуходувная труба с огневой головой из нержавеющей стали и стальным диском дефлектора;
• переключатель (дифференциальное реле) давления для обеспечения наличия воздуха для горения;
• устройство зажигания для выработки тока высокого напряжения 26 кВ и получения искрового разряда;
• электрод ионизации, непрерывно отслеживающий наличие пламени;
• 7-штырьковый и 4-штырьковый разъемы для электропитания, подключения термостата котла и управления 2-ой ступенью либо электронным регулятором мощности;
• газовая рампа с электромагнитными клапанами (главным и безопасности), реле минимального давления, регулятором давления, блоком контроля герметичности и фильтром.

В комплектацию входит сдвижной фланец для монтажа на котел, что упрощает позиционирование горелки в топке любой модификации. Откидной шарнир с двусторонним открытием предоставляет доступ к рабочему узлу для осмотра и ТО, без снятия горелки с котла.

Среда и применение

Горелки для котлов отопления Baltur BTG МЕ рассчитаны на работу с метаном и пропаном. Используются в составе котлов отопления, подогрева воды, теплогенераторов и других аналогичных устройств, сжигающих газ.

Достоинства:

• чистое сжигание газа, 3 класс экологичности по EN 676;
• 2 ступени регулирования с постепенным переходом с первой ступени на вторую;
• непрерывная модуляция при комплектации электронным регулятором;
• подвижный фланец для адаптации под конструкцию топки;
• автоматизация функций управления и контроля;
• высокая стабильность пламени;
• экономичное потребление электроэнергии;
• упрощенное техобслуживание;
• функция проверки герметичности клапанов;
• низкий уровень шума;
• защита от рассеивания тепла через трубу при остановке горелки.

Со склада и под заказ можно купить газовые горелки Baltur и другое оснащение для котлов. Полный ассортимент оборудования и запчастей представлен в каталоге.
