Описание

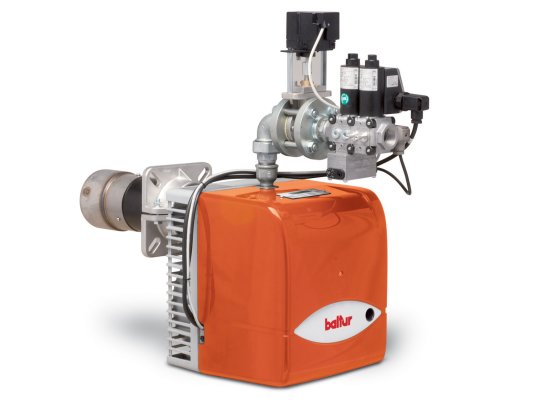

Газовая горелка Baltur BTG 15 ME, арт: 17130020 позволяет организовать эффективную и безопасную работу топочной установки. Сжигает газ с низкими выбросами вредных веществ в атмосферу. Удобна в программировании и обслуживании, легко адаптируется под конструкцию теплогенератора. Используется в системах отопления и подогрева горячей воды для бытовых нужд. Функционирует на двух прогрессивных ступенях мощности с возможностью настройки плавной модуляции при дооснащении регулятором RWF40 и специальным комплектом.

Система сжигания

В газовой горелке использована головка горения с трубой возврата сожженных газов, позволяющая достичь более низких выбросов вредных веществ в атмосферу. По объему выхода NОx соответствует 2 классу по EN 676 ( 120 мг/к Вт·ч для метана).

В газовой горелке использованы:

• блок автоматики LAMTEC BT 3xx, созданный на базе микропроцессора, соответствующий нормативу EN 298, с контролем герметичности клапанов и возможностью удаленного администрирования;
• вентилятор с экономичным электродвигателем 185 Вт, поддерживающий устойчивое горение пламени в камерах сгорания различной конфигурации;
• воздухозаборник с дроссельной заслонкой для подачи воздуха в топку;
• электронная модуляция мощности, обеспечиваемая двумя шаговыми регулировочными движками (воздух/ газ);
• регулируемая воздуходувная труба с головкой из нержавеющей стали и стальным дефлектором;
• переключатель давления для обеспечения наличия воздуха для горения;
• трансформатор розжига для выработки тока высокого напряжения 26 кВ;
• электрод ионизации, отвечающий за непрерывный мониторинг наличия пламени;
• 7-штырьковый и 4-штырьковый разъемы для электропитания, подсоединения линии термостата и управления 2-ой ступенью/ автоматическим регулятором мощности;
• газовая рампа с э/м клапанами (главным и безопасности), реле минимального давления, регулятором давления, блоком контроля герметичности и фильтром.

Регулируемое положение головы и доступность рабочего узла

Горелка оснащена скользящим фланцем для крепления к котлу, что позволяет адаптировать её к любой конструкции, регулируя выступ головки под различные типы генераторов тепла.

Для удобства обслуживания предусмотрен откидной шарнир, открываемый в обе стороны, что предоставляет доступ к огневой голове и не требует отсоединения горелки от котла.

Эксплуатационные и технические параметры:

• прогрессивно-модуляционное 2-ступенчатое функционирование с электронным кулачком;
• доступный диапазон тепловой мощности: 50-160 кВ;
• экологичное сжигание газа, 2-й класс по EN 676;
• мощность потребления электроэнергии – 185 Вт;
• работа от сети питания 230 В, ±10%, 50 Гц;
• пыле-, влагозащищенность класса IP 40;
• соединение е Bus для удаленного администрирования;
• место для подключения микроамперметра на кабеле ионизации;
• звукоподавляющий кожух, уровень шума – 68 дБ;
• закрытие заслонки воздуха при отключении горелки;
• дисплей для информирования о рабочей последовательности и кодах неисправностей при срабатывании защитной блокировки.

Среда и применение

Горелки для котлов отопления Baltur BTG МЕ служат для сжигания природного магистрального газа и пропана. Входят в состав отопительных котлов, теплогенераторов и других аналогичных устройств, потребляющих газ.

Достоинства:

• 2 ступени регулирования с постепенным переходом с первой ступени на вторую;
• плавная модуляция при комплектации электронным регулятором;
• 2 класс экологичности по европейскому стандарту EN 676;
• точное управление и контроль последовательности команд микропроцессором;
• экономичный вентилятор, стабильное пламя, эффективное горение;
• сдвижной фланец, обеспечивающий совместимость с разными типами котлов;
• индикация режимов работы и блокировки;
• низкий уровень шума;
• защита от оттока тепла через трубу при бездействии горелки;
• высоконадежные разъемы с защитой от неправильного подключения;
• двойной шарнир, свободный доступ к обслуживаемому узлу.

У нас можно купить газовые горелки Baltur в комплектации завода или с дооснащением. В стандартный набор поставки включены: фланец, уплотнение, штекеры.
