Описание

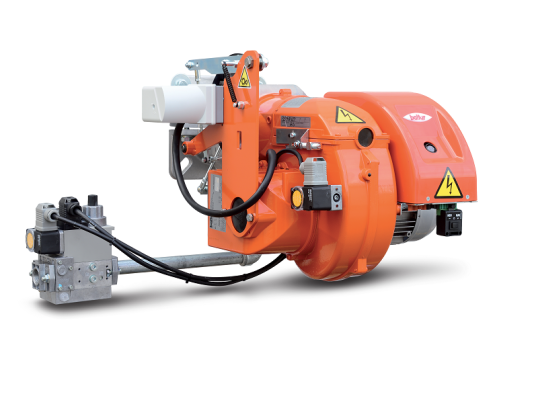

Газовая горелка Baltur TBG 360 MC L600 сжигает природный газ и пропан с низкими выбросами вредных веществ в атмосферу, высокой теплоотдачей. Адаптируется под любые топки. Продуманная эргономика позволяет быстро получать доступ к основным узлам и механизмам для проведения сервисных работ. Мощность регулируется в 2-ступенчатом прогрессивном режиме, а при дооснащении электронным регулятором и специальным комплектом – в режиме модуляции. Для безопасной эксплуатации газовой установки предусмотрена самодиагностика неисправностей.
2 класс экологичности
Газовая горелка обеспечивает сжигание газа с низкими выбросами оксидов азота и углерода в окружающую среду. Соответствует II классу по нормативу EN 676 (объем выбросов NOx и СО 120 мг/к Вт·ч при сжигании метана, 180 мг/к Вт·ч при работе на пропане).
Основные характеристики и особенности:
- 2 ступени мощности, прогрессивное регулирование в диапазоне 500-3600 к Вт;
- рабочее напряжение: 400 В, ±10%, частота 50 Гц;
- мощность электропотребления – 8 к Вт;
- рабочая среда: метан, пропан;
- защита от пыли и брызг, направленных на корпус с любой стороны, класс IP 54;
- контроль пламени электродом ионизации, разъем для микроамперметра;
- высокопроизводительный вентилятор высокого давления для уверенного розжига, стабильного горения в топках любой модификации, в т. ч. с противодавлением;
- электронное управление функциями, встроенный блок автоматики LME22;
- самодиагностика неполадок для безопасной работы газового оборудования (EN298);
- сдвижной фланец, скользящий вдоль сопловой трубы, для регулирования вылета пламенной головы с учетом особенностей тепловой установки;
- оптимальный уровень шума при работе горелки – 87,1 дБ;
- электрические штекеры для горелки (7 и 4-штырьковые);
- возможность контроля за работой горелки на дисплее панели управления;
- легкая доступность рабочего узла для осмотра и обслуживания без демонтажа горелки с котла за счет откидного шарнира на фланце;
- механическая регулировка расхода воздуха, управление воздушной заслонкой электрическим сервоприводом;
- оптимальная траектория движения воздушной заслонки;
- предотвращение тепловых потерь за счет перекрытия канала поступления воздуха при паузе / остановке горелки;
- подсоединение газовой рампы снизу или сверху.
Диагностика работы системы
Для выхода в режим диагностики работы газовой горелки используется кнопка деблокировки. При использовании кабеля OCI400, подсоединяемого к ПК, и программного обеспечения ACS400 диагностику можно выполнять на персональном компьютере.
Комплектация газовой горелки Baltur TBG МС
Горелки для котлов отопления оснащены надежным корпусом из легкого и прочного алюминиевого сплава. При изготовлении деталей использована нержавеющая сталь. Корпус защищен эргономичным пластиковым кожухом для минимизации уровня шума. В состав горелки входит высоконапорный вентилятор с мощным электродвигателем, топочный автомат, регулируемая огневая голова, трансформатор, реле, электрический сервопривод заслонки, штекеры для подключения, электрод ионизации, принадлежности для монтажа (уплотнительная прокладка, крепеж, изоляционный шнур) и другие комплектующие.
Газовая рампа, сертифицированная по стандарту EN 676, докупается отдельно, с учетом особенностей газовой установки. Для контроля газовых клапанов на наличие утечек рекомендуется приобрести устройство контроля герметичности. Для перехода на режим модуляции мощности требуется дооснащение в виде электронного регулятора и модуляционного комплекта.
Основные преимущества:
- прогрессивное 2-ступенчатое регулирование в широком диапазоне;
- возможность перехода на режим модуляции;
- незначительные выбросы загрязняющих веществ, II класс по EN 676;
- адаптации головки сгорания к любой топке;
- стабильное горение пламени, в т. ч. в камерах с противодавлением;
- точное автоматизированное управление функциями, самодиагностика неполадок;
- защита электрических и электронных компонентов от пыли и брызг;
- кожух звукоизоляции и шумопоглощающая вставка воздухозаборника;
- откидной шарнир для свободного доступа к рабочему узлу;
- защита от тепловых потерь при остановке горелки;
- компьютерная диагностика неисправностей при установке интерфейса.
