Описание

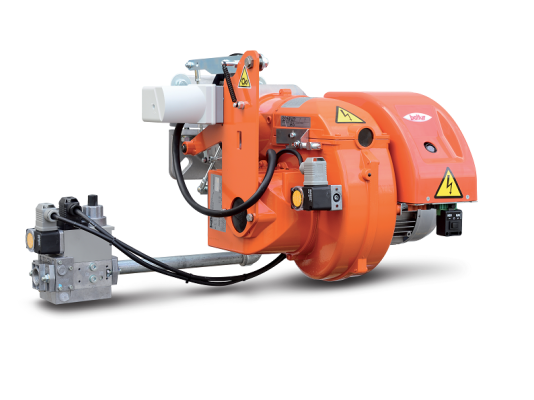

Газовая горелка Baltur TBG 150 MC, арт: 17680010 оснащена высоконапорным вентилятором и головкой сгорания с частичной рециркуляцией продуктов горения, что обеспечивает устойчивое горение пламени в любых топках, более полное сжигание газа и пониженный уровень выбросов вредных веществ в атмосферу. Мощность регулируется в 2-ступенчатом прогрессивном режиме, а при дооснащении регулятором RWF40 и модуляционным комплектом – в режиме плавного регулирования исходя из потребностей в тепле.
Основные параметры и особенности:
- двухступенчатое прогрессивное регулирование в диапазоне 300-1500 к Вт;
- 2 класс по стандарту EN 676 по объему выбросов NOx и CO с отходящими газами;
- потребляемая электрическая мощность – 2,8 к Вт;
- рабочее напряжение 400 В, ±10%;
- пыле-, влагозащита корпуса класса IP 54;
- блок автоматики LME 22 для управления всеми функциями;
- мониторинг горения пламени датчиком ионизации, разъем для микроамперметра;
- рабочая среда: природный, сжиженный газ (для пропана требуется переходник);
- звуковое давление при работе горелки – 79 дБ;
- диапазон регулирования 1:4;
- защита от тепловых потерь при остановке горелки;
- дисплей для просмотра состояний работы горелки, считывания кода ошибок;
- присоединение газовой рампы снизу или сверху корпуса;
- функция самодиагностики для проверки работоспособности горелки и выявления неполадок (EN298);
- защита от тепловых потерь при остановке горелки;
- 7-ми и 4-штырьковые штекеры для электроподключения.
Пониженные выбросы оксидов азота
Горелка оснащена системой частичной рециркуляции отработанных газов в сопловой трубе, что уменьшает объемы выбросов оксидов азота (класс II по стандарту EN 676, NOx 120 мг/к Вт·ч для метана).
Точное позиционирование
Горелка Baltur TBG МС подходит для котлов и теплогенераторов любой конфигурации за счет удобства адаптации под особенности камеры сгорания. Оснащена подвижным фланцем, скользящим вдоль сопловой трубы, для точного позиционирования пламенной головы в топке.
Свободный доступ к рабочему узлу
Фланец крепления к котлу имеет откидывающийся в обе стороны (влево-вправо) шарнир, за счет чего предоставляется свободный доступ к головке сгорания для осмотра и обслуживания, без демонтажа горелки с котла. Это упрощает наладку и сервисные операции.
Высокоэффективная вентиляция
В состав газовой горелки входит высокопроизводительный вентилятор высокого давления, работающий от 3-фазного электродвигателя. Подача воздуха регулируется с помощью воздушной заслонки, управляемой электрическим сервоприводом. Конструкция воздухозаборника обеспечивает оптимальную траекторию открытия заслонки. Во время паузы/ остановки горелки заслонка переводится в закрытую позицию, не допуская потерь тепла. Оптимизировать расход воздуха можно вручную, используя механический регулятор.
Режимы диагностики
Для выполнения диагностики системы можно использовать кнопку разблокировки на корпусе или компьютер со специальной программой CS400 и соединительным кабелем OCI400 (комплект ПО + кабель предоставляется опционально).
Комплектация
Горелки для котлов отопления Baltur TBG МС оснащены алюминиевым корпусом с пластиковым кожухом звукоизоляции. На лицевой панели размещена кнопка выхода из блокировки. В комплектацию входит мощный вентилятор высокого давления, менеджер горения, пламенная голова, трансформатор розжига, реле давления воздуха, сервопривод, соединительные штекеры с защитой от неправильного подключения, электрод ионизации и другие компоненты. Газовая рампа не предусмотрена базовой комплектацией. Подбирается индивидуально (возможна версия с блоком контроля герметичности клапанов). Для перехода на модуляционный режим требуется докупить электронный регулятор и модуляционный комплект.
Основные преимущества:
- низкие выбросы NOx и CO, 2 класс по EN 676;
- высокопроизводительный вентилятор для стабильного горения в любых топках;
- точное позиционирование огневой головы в камере сгорания;
- режим модуляции для плавного регулирования мощности (при дооснащении);
- пониженный уровень шума;
- точное микропроцессорное управление функциями горелки блоком автоматики;
- свободный доступ к рабочему узлу для осмотра и обслуживания;
- защита от потерь тепла во время паузы/ остановки;
- диагностика ошибок на ПК при дооснащении программой и кабелем.
Газовые горелки проверены, испытаны, соответствуют нормам безопасности и качества, утвержденным в ЕС.
