Описание

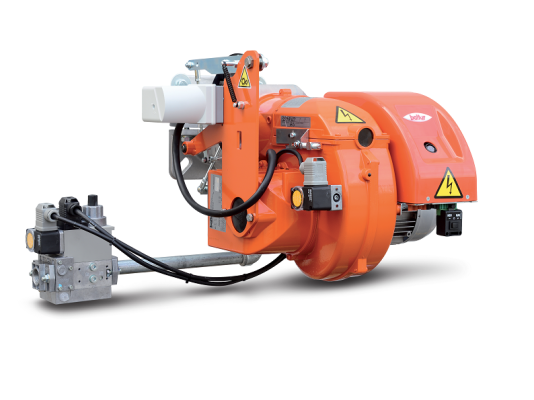

Газовая горелка Baltur TBG 60 MC L500, арт: FS21803170 используется в промышленных системах сжигания природного и сжиженного газа. Обеспечивает 2-ступенчатое прогрессивное регулирование мощности в диапазоне 120-600 к Вт. Оснащена высокопроизводительным вентилятором высокого давления и системой частичной рециркуляции отходящих газов для стабильного горения пламени, полного сжигания газовоздушной смеси и пониженного уровня оксидов азота, выделяемых в атмосферу. Возможно дооснащение электронным регулятором и модулирующим комплектом для работы в режиме модуляции, плавного регулирования мощности исходя из потребности в тепле.
Основные параметры и особенности:
- 2 ступени мощности, прогрессивное регулирование в диапазоне 120-600 к Вт;
- 3 класс выбросов NOx и CO по стандарту EN 676 (NOx и СО 80 мг/к Вт·ч);
- потребляемая электрическая мощность – 0,93 к Вт;
- напряжение питания 400 В, ±10%;
- защита электрических компонентов от пыли и влаги класса IP 44;
- отслеживание пламени датчиком ионизации, разъем для микроамперметра;
- рабочая среда: природный и сжиженный газ;
- звуковое давление при работе горелки – 76 дБ;
- безошибочное электроподключение (7-ми и 4-штырьковые штекеры);
- контроль рабочего состояния на дисплее панели управления;
- точное управление функциями встроенным блоком автоматики;
- контроль пламени датчиком ионизации, разъем для подключения микроамперметра;
- функция самодиагностики для поиска неисправностей (EN298);
- сдвижной фланец для адаптации головки под конструкцию топочной камеры;
- доступность рабочего узла за счет откидного в обе стороны шарнира;
- обслуживание головки горения без снятия горелки с котла;
- высокопроизводительный вентилятор высокого давления для эффективного наддува, стабильного горения;
- управление положением воздушной заслонки в горелке электрическим сервоприводом;
- оптимальная траектория открытия заслонки благодаря продуманной конструкции воздухозаборника;
- исключение потерь тепла во время остановки за счет автоматического перекрытия воздушного канала;
- оптимизация расхода воздуха с помощью механического регулятора.
Диагностика работы
Диагностика ошибок осуществляется двумя способами: с помощью кнопки деблокировки на лицевой панели или на персональном компьютере, при использовании соединительного кабеля OCI400 и программного обеспечения ACS400 (предоставляются опционально).
Комплектация
Горелки для котлов отопления Baltur TBG МС собраны в алюминиевом корпусе с эргономичным звукопоглощающим кожухом. Комплектация включает: вентилятор высокого давления, блок автоматики, головку горения, трансформатор розжига, реле, газовую/ воздушную заслонки, сервопривод, соединительные штекеры, датчик ионизации и другие компоненты. Газовая рампа не предусмотрена базовым комплектом, подбирается отдельно (исполнение CTV с блоком контроля герметичности клапанов). Для работы в режиме модуляции можно дополнить горелку электронным регулятором RWF40 и модуляционным комплектом.
Основные преимущества:
- минимальные выбросы NOx и CO, 3 класс;
- бесшумный вентилятор высокого давления с экономичным энергопотреблением;
- сдвижной фланец для точного позиционирования огневой головы в камере сгорания;
- режим модуляции для плавного регулирования мощности (опционально);
- автоматизированное управление работой горелки;
- доступность деталей головки сгорания для регулярного осмотра и очистки;
- защита от потерь тепла во время паузы/ остановки;
- диагностика неисправностей на ПК при оснащении интерфейсом и кабелем.
Оборудование проверено, испытано, соответствует стандартам ЕС.
