Описание

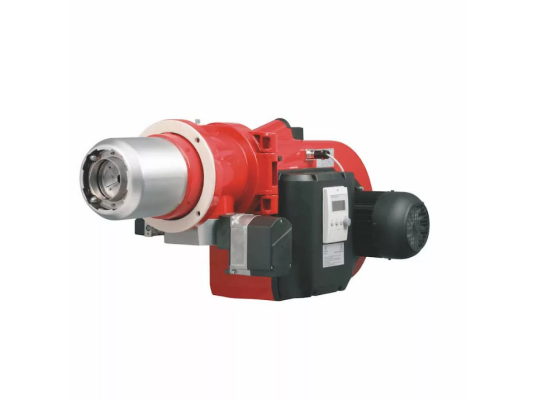

Газовая горелка Weishaupt G 5/1-D, 1, исп. ZMD, арт: 15151781 соответствует европейскому стандарту EN 676 и директиве по газовому оборудованию 90/396/EWG. Безопасно, тихо и экологично сжигает природный газ и пропан. Благодаря производительной работе вентилятора обеспечивает высокое качество сгорания и стабильность пламени в любых топках, в том числе в повышенным сопротивлением, что расширяет возможности применения.

Рабочая среда

Газовая горелка Weishaupt G разработана для сжигания природного газа типа Е, LL, сжиженного газа F. Применение для других видов газа допустимо только после согласования с фирмой-производителем. Для перехода на пропан или наоборот требуется заново настроить горелку.

Регулирование

Газовая горелка Weishaupt G отличается медленным регулированием мощности. Работает в плавно-двухступенчатом режиме со временем выбега сервопривода 20 сек или модулируемом со временем выбега 20 или 42 сек.

Синхронизация работы исполнительных механизмов для газа и воздуха предотвращает возникновение резких перепадов давления в топке и газовой линии при включениях-переключениях горелки.

Перед началом работы устанавливаются параметры для первой и второй ступени. Автоматический переход с малого на большое горение или наоборот происходит плавно, с учетом потребностей в тепле, без скачкообразного расхода топлива.

Пониженная мощность запуска

При запуске газовой горелки Weishaupt G предусмотрена подача газа в небольшом объеме, что способствует плавному зажиганию. При завершении времени задержки подача газа осуществляется в соответствии с настройками системы.

Параметры и особенности:

• диапазон регулирования мощности: 200-1000 к Вт;
• питание от сети переменного тока 230 В;
• блок автоматики для точного управления функциями и процессами;
• защитное отключение в случае малой нагрузки;
• связанное регулирование газ/воздух с регулировочными шайбами;
• непрерывное отслеживание горения пламени ионизационным электродом;
• встроенный коммутационный блок;
• удобный доступ к огневой голове для осмотра и обслуживания;
• режим предварительной продувки камеры сгорания;
• защита от потерь тепла при паузе или отключении горелки;
• тихая работа (шумоглушитель Weishaupt типа W-SH).

Газовая арматура

В состав горелки входит двойной электромагнитный клапан класса А, который обеспечивает предохранительную и отсечную функции. Блок контроля герметичности отвечает за проверку клапанов на утечки и направляет данные на топочный автомат для прерывания подачи газа и блокировки системы, обеспечивает безопасность эксплуатации котла.

Конструкция

Горелка выполнена в едином блоке. Узлы и компоненты защищены от внешних воздействий надежным корпусом. Для принудительного наддува горелка оснащена системой вентиляции с электродвигателем вентилятора, расположенным под углом 90° по отношению к потоку воздуха. Вентиляторное колесо расположено на оси двигателя.

Основные узлы и компоненты газовой горелки:

• автоматика горелки для размещения в отдельном шкафу;
• двигатель горелки с классом изоляции F, электрозащитой класса IP54;
• электрический вентилятор с оцинкованным колесом;
• электрод ионизации для контроля горения пламени;
• воздухозаборник, воздушная заслонка, реле давления воздуха;
• трансформатор зажигания, электрод и кабель поджига;
• сервоприводы для управления заслонками газа и воздуха, регулирования расхода;
• откидной фланец с концевым выключателем;
• смесительное устройство с удобным доступом для ТО;
• запорная газовая арматура с двумя клапанами электромагнитного типа.

Горелка поставляется с уплотнением фланца, крепежом. Отдельно можно заказать блок контроля герметичности.

Основные достоинства:

• модуляция мощности или плавное двухступенчатое регулирование;
• экологичное, эффективное сжигание газа;
• применение во всех типах теплогенераторов и технологических установок;
• совместимость с топками разного типа;
• плавный переход между ступенями;
• широкий диапазон регулирования мощности;
• стабильное горение пламени в любых типах топок, без пульсаций;
• автоматизация всех функций, безопасное функционирование;
• плавное зажигание за счет пониженной пусковой мощности;
• откидная конструкция фланца, доступ пламенной головы для ТО;
• защита от тепловых потерь при остановке горелки.

Условия эксплуатации

Газовые горелки для котлов отопления Weishaupt G могут размещаться внутри помещений, защищенных от проникновения атмосферных осадков, с температурой воздуха -15°.+40 °С и влажностью до 80%.

Применение

Сферой применения газовых горелок Weishaupt G являются отопительные, водогрейные котлы, промышленные паро-, теплогенераторы, различное технологическое оборудование. Благодаря высоконапорной вентиляции горелки способны преодолевать высокое противодавление камеры сгорания, поэтому они прежде всего устанавливаются в современные котлы высокой мощности.
