Описание

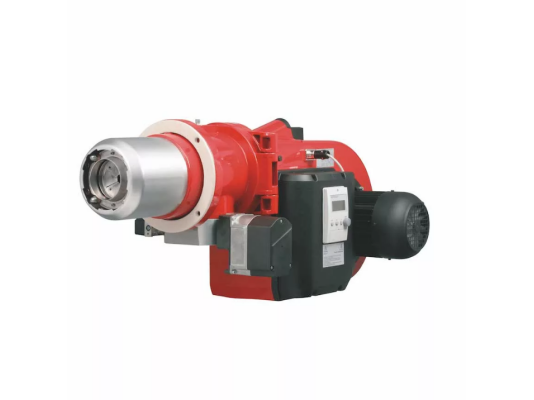

Газовая горелка Weishaupt G 5/2-D, 2, исп. ZD, арт: 15151593 сжигает газ с низким объемом выбросов оксидов азота. Отличается высокой эффективностью, широким диапазоном мощности и области применения. Работает в автоматизированном режиме. Соответствует нормам по эксплуатационной надежности и безопасности.

Режим работы

Регулирование мощности осуществляется в плавно-двухступенчатом режиме. Газовая горелка оснащена сервоприводом со временем выбега 8 сек. для быстрого регулирования. При помощи диска настройки осуществляется регулировка открытия воздушной заслонки и газового дросселя. За счет синхронного хода исполнительных механизмов отсутствуют резкие перепады давления в камере сгорания и газовой линии при запуске-переключении горелки.

Параметры первой и второй ступени задаются перед началом работы горелки. С учетом запроса в тепле система автоматически переключается с малого на большое горение или наоборот, при этом переход осуществляется плавно, без значительных перепадов расхода топлива.

Применение

Рабочей средой является природный газ E, LL, сжиженный газ F. Газовая горелка встраивается в отопительные системы, паровые, водогрейные котлы, теплогенераторы, различное технологическое оборудование. Для перехода с одного вида газа на другой необходимо просто заново отрегулировать горелку.

Газовая горелка Weishaupt G благодаря высоконапорной вентиляции способна преодолевать повышенное сопротивление в камере сгорания, поэтому в первую очередь устанавливается в современные мощные котлы.

Контроль за горением пламени

Топочный автомат, размещаемый в отдельном шкафу управления, предназначен для автоматизированного управления розжигом, горением и отключением, безопасного функционирования системы сжигания. К нему подключается датчик ионизации, контролирующий наличие пламени.

Газовая арматура

Для безопасной эксплуатации газовой установки используется надежная газовая арматура. Горелка снабжена двойным электромагнитным клапаном класса А с предохранительной и отсечной функциями. Блок контроля герметичности повышает безопасность работы топочного оборудования, контролирует наличие утечек для передачи данных на автоматику котла и своевременное блокирование подачи газа.

Другие параметры и особенности:

• плавно-двухступенчатое регулирование мощности в диапазоне 225-1250 к Вт;
• питание от сети переменного тока 230 В;
• связанное регулирование расхода газа и воздуха;
• автоматизация функций управления, контроля;
• пониженная пусковая мощность для плавного розжига;
• защитное отключение при низкой нагрузке;
• встроенный коммутационный блок;
• свободный доступ к узлу настройки, осмотру и обслуживанию блока смешивания;
• незамедлительное закрытие заслонки воздуха при остановке горелки для защиты от рассеивания тепла;
• режим предварительной продувки камеры сгорания;
• малошумное горение.

Конструкция

Горелка представляет собой компактный моноблок с двигателем вентилятора специальной конструкции, размещенным под углом 90° относительно потока воздуха.

В состав конструкции входят:

• двигатель горелки с классом изоляции F, электрозащитой стандарта IP54;
• воздухозаборник, воздушная заслонка;
• вентилятор с оцинкованным колесом;
• реле давления воздуха;
• устройство зажигания W-ZG02/2, электрод и кабель розжига;
• топочный автомат LFL 1.322;
• сервопривод для регулирования подачи газа;
• сервопривод воздушной заслонки;
• ионизационный электрод;
• откидываемый в обе стороны фланец;
• концевой выключатель на откидном фланце;
• двойной э/м клапан;
• пламенная голова;
• уплотнение фланца, крепеж.

Предусмотрен удобный доступ к компонентам для ускорения и упрощения сервисных работ.

Газовая горелка прошла испытания, соответствует стандарту EN 676 и директиве по газовому оборудованию 90/396/EWG.

Основные достоинства:

• экологичное, эффективное сжигание газа;
• плавный переход между первой и второй ступенями;
• широкий диапазон регулирования тепловой мощности;
• ровное горение, отсутствие пульсаций и скачков расхода газа;
• автоматизация функций, безопасная эксплуатация;
• откидной шарнир, доступность огневой головы для обслуживания;
• защита от рассеивания тепла во время бездействия горелки.

Место установки

Газовые горелки для котлов отопления Weishaupt G рассчитаны на эксплуатацию в закрытых помещениях с температурой -15°.+40 °C и влажностью до 80%.
