Описание

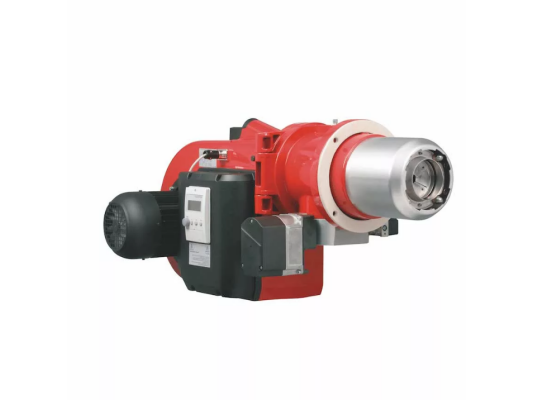

Газовая горелка Weishaupt G 50/1-B, DN100, исп. 3LN, арт: 21750464 произведена с учетом строгих европейских стандартов по объему выбросов NОx. Проста в монтаже, регулировании и обслуживании благодаря удобной для сервиса конструкции и цифровому менеджеру горения. Функционирует в режиме электронной модуляции мощности, изменяемой в соответствии с потребностями в тепле. Это одна из самых экономичных моделей в своем классе.

Особенности газовых горелок типа G исп. 3LN:

• автоматический режим работы;
• электронная модуляция мощности в широком диапазоне;
• применение для природного газа E и LL;
• электронное связанное регулирование воздушной заслонки и газового дросселя;
• вентилятор высокой мощности и производительности для эффективного наддува;
• стабильное пламя, без пульсаций, во всех типах топок;
• оптимизация состава газовоздушной смеси, чистое сгорание, 3 класс по EN 676;
• устройство смешивания с комбинированной подачей первичного и вторичного топлива и воздуха;
• встроенный разъем eBus для подключения к системной шине;
• электронное управление исполнительными механизмами;
• откидной тип корпуса для легкого доступа к осмотру и обслуживанию головки горения;
• двойной электромагнитный клапан DMV класса А для регулирования расхода газа на горение;
• моноблочный тип конструкции со встроенным воздухозаборником;
• использование звукопоглощающего материала для снижения уровня шума;
• полное закрытие воздушной заслонки при остановке горелки, предотвращение теплопотерь;
• удобство настройки параметров горения с помощью ПО.

Электронное управление

Менеджер горения W-FM100 управляет всеми функциями горелки, обеспечивает корректное взаимодействие подключенных устройств и безопасное функционирование. Блокирует работу системы при:

• низком давлении газа в магистрали подачи;
• непоступлении воздуха для горения;
• отключении или недостаточности электропитания;
• срабатывании ограничителей;
• потере сигнала пламени при работающей горелке;
• обнаружении неполадок.

Блок автоматики запускает проверку герметичности газовых клапанов после каждой штатной перезагрузки и перед запуском в случаях аварийного отключения. Выполняет другие функции при оснащении дополнительными устройствами (например, модулем кислородного регулирования, частотным регулятором и пр.).

Система сжигания

Особенности системы сжигания газовой горелки Weishaupt G:

• связанное регулирование воздушной заслонки и газового дросселя с помощью электроники;
• разделение на первичный и вторичный потоки;
• головка горения типа LowNOx.

Эксплуатация

Для безопасной и продолжительной службы газовой горелки Weishaupt G 3LN и газовой арматуры необходимо размещать оборудование только в закрытых вентилируемых помещениях. Нельзя использовать воздух для горения, содержащий агрессивные вещества, пыль.

Основные характеристики:

• диапазон регулирования тепловой мощности: 550-4000 к Вт;
• работа от электрической сети: 400 В;
• мощность электродвигателя 9 к Вт;
• 3 эмиссионный класс в соответствии с нормами EN 676;
• параметры соединения: DN 100;
• пыле-, влагозащита электрических компонентов класса IP 54;
• допустимый диапазон температур эксплуатации: -15.+40°C.

Применение

Газовые горелки Weishaupt G 3LN встраиваются в промышленные паровые, водогрейные котлы, воздухонагреватели. Применяются в ряде технологических процессов, требующих производства тепла. Подходят для прерывистого и продолжительного режима функционирования. За счет способности выдерживать высокое сопротивление камеры сгорания, горелки применяются, прежде всего, для оснащения современных котлов высокой мощности.

Достоинства:

• электронная модуляция мощности, адаптация под потребности в тепле;
• цифровое управление и контроль;
• система сжигания LowNOx (3 класс по EN 676);
• совместимость с любыми типами камер сгорания;
• широкий диапазон регулирования;
• экономичное энергопотребление;
• возможность подключения к системной шине CAN для обмена данными;
• открытие корпуса влево-вправо, доступность рабочего узла;
• удобство программирования и техобслуживания.

В стандартный комплект газовой горелки входит фланец, уплотнение, крепеж. В соответствии со стандартами EN 676 горелки мощностью более 1200 к Вт должны оснащаться блоком контроля герметичности клапанов. Устройство контроля на утечки и необходимые элементы газовой арматуры можно подобрать .
