Описание

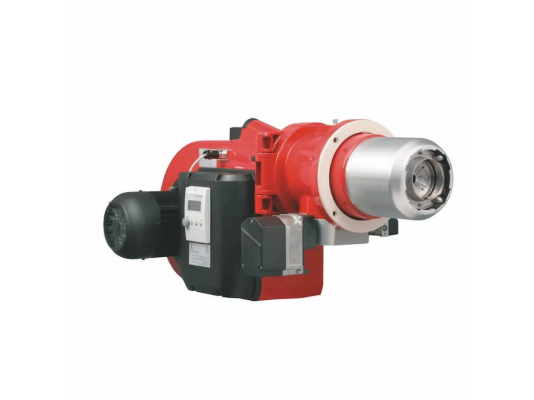

Газовая горелка Weishaupt G 50/1-B, DN80, исп. 3LN, арт: 21750454 – полностью автоматическая горелка с электронной модуляцией мощности, предназначенная для использования в системах с длительным или прерывистым циклом работы. Соответствует стандартам EN 676, директивам 90/396/EWG и другим европейским нормативам надежности и безопасности. За счет электронного управления обеспечивает образование оптимальной пропорции газа и воздуха при формировании горючей смеси, полное сгорание топлива с высокой теплоотдачей и низкими выбросами загрязняющих веществ. Это одна из самых экономичных моделей в своем классе. Совместима с котлами и теплогенераторами с топками любого типа благодаря способности преодолевать высокое противодавление.
Особенности моделей G исп. 3LN:
- электронное регулирование мощности, непрерывная модуляция;
- использование для природного газа E и LL;
- полностью автоматический режим работы под управлением микропроцессора;
- система наддува с высокопроизводительным вентилятором;
- электронное связанное регулирование воздушной заслонки и газового дросселя;
- возможность установки в любые топки;
- экологичное сжигание топлива, 3 класс эмиссии оксидов азота по EN 676;
- разъем eBus для подключения системной шины;
- возможность удаленного управления при подключении к ПК или интернету;
- электронное управление сервоприводами, высокая точность регулирования;
- полностью закрытая заслонка воздуха во время бездействия горелки;
- откидной влево-вправо корпус, легкий доступ к основным узлам и деталям;
- удобство настройки рабочих параметров.
Смесительное устройство
Газовая горелка оснащена смесительным устройством с электронным связанным регулированием расхода газа и воздуха, что позволяет получить оптимальное соотношение компонентов топливовоздушной смеси, улучшает качество и эффективность горения.
Электронное управление
Цифровой менеджер горения W-FM 100 отвечает за управление всеми процессами, контроль работы систем и взаимодействия компонентов. Автоматический режим работы обеспечивает высокий уровень безопасности и надежности.
Автоматика запускает режим предварительной продувки, активирует функцию самодиагностики неполадок, непрерывно контролирует наличие пламени методом ионизации, отслеживает герметичность газовых клапанов, управляет исполнительными органами, инициирует блокировку при выявлении сбоев, выполняет другие функции при оснащении дополнительными устройствами (например устройством частотного и / или кислородного регулирования).
Основные характеристики:
- регулирование тепловой мощности в диапазоне 550-4000 к Вт;
- работа от электрической сети: 400 В;
- мощность электродвигателя 9 к Вт;
- 3 эмиссионный класс в соответствии с нормами EN 676;
- параметры соединения: DN 80;
- пыле-, влагозащита электрического оборудования класса IP 54;
- допустимый диапазон рабочих температур: -15.+40°C.
Применение
Газовые горелки Weishaupt G 3LN разработаны для промышленных систем сжигания. Служат для оснащения паровых, водогрейных котлов, теплогенераторов. Используются в различных технологических процессах. За счет способности преодолевать высокое противодавление топки подходят, прежде всего, для оснащения современных мощных котлов.
Место размещения
Допускается установка и эксплуатация газовых горелок Weishaupt только внутри закрытых помещений. Материал горелок и газовой рампы не рассчитан на уличные условия размещения. Запрещается использовать воздух для горения с агрессивными соединениями, пылью.
Достоинства:
- электронное регулирование мощности;
- низкие выбросы оксидов азота, система сжигания LowNOx (класс 3 по EN 676);
- точное цифровое управление функциями и процессами;
- экономичное потребление энергоресурсов;
- встроенный разъем eBus, широкие возможности коммуникации;
- мощная вентиляция, устойчивое горение пламени в топках любого типа;
- полное закрытие воздушной заслонки при простое оборудования;
- откидываемая конструкция корпуса, быстрый доступ к рабочему узлу;
- удобство программирования параметров;
- возможность дистанционного управления.
В комплектацию газовой горелки входит монтажный фланец, уплотнение, крепеж.
