Описание

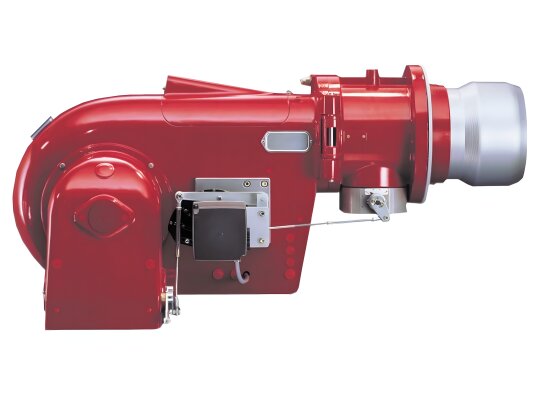

Газовая горелка Weishaupt G 7/1-D, 1, исп. ZMD, арт: 15171781 служит для эффективного, чистого и тихого сжигания газа. Может работать на разных типах газообразного топлива без необходимости переоборудования. За счёт мощной вентиляции поддерживает стабильное горение даже в топках с повышенным аэродинамическим сопротивлением, что расширяет сферу применения. Соответствует европейскому стандарту EN 676.
Регулирование
Газовая горелка Weishaupt G с медленным регулированием мощности работает в плавно-двухступенчатом или электронномодулируемом режиме. Синхронный ход исполнительных механизмов предотвращает резкие скачки давления в топке и линии подачи газа при пуске и переключении горелки.
Перед началом работы задаются параметры мощности первой и второй ступеней. С учетом потребности в тепле система автоматически переключается с малого на большое горение или наоборот. Переход осуществляется плавно, без больших перепадов расхода топлива.
Рабочая среда
Газовые горелки линейки Weishaupt G применяются для сжигания природного газа типа Е, LL, сжиженного газа F. Информацию о возможности работы с другими газами необходимо получить у компании-производителя. Для перехода между режимами (метан / пропан) требуется перенастроить горелку.
Особенности и основные параметры:
- электронная модуляция или 2-ступенчатое плавное регулирование;
- рабочий диапазон: 300-1750 к Вт;
- питание от сети переменного тока 230 В;
- время выбега сервопривода 20 сек. при плавно-двухступенчатом регулировании, 20 или 42 сек. при электронной модуляции мощности;
- поступление газа в небольшом объеме при запуске горелки (плавное зажигание);
- микропроцессор для точного управления функциями и устройствами;
- защитное отключение при малой нагрузке;
- связанное регулирование газа и воздуха с регулировочными шайбами;
- ионизационный контроль горения пламени;
- встроенный коммутационный блок;
- откидываемый вправо-влево корпус горелки;
- доступность узла смешивания для обслуживания;
- режим предварительной продувки камеры сгорания;
- полное перекрытие воздушного канала при остановке горелки, защита от теплопотерь;
- бесшумное горение (шумоглушитель Weishaupt типа W-SH).
Конструкция и комплектация
Горелка представляет собой единый моноблок. Электродвигатель размещен под прямым углом относительно воздушного потока. На его оси смонтировано оцинкованное колесо вентилятора. Регуляторы для настройки горелки и рабочие узлы хорошо просматриваются и легкодоступны. Корпус откидывается в любую сторону (вправо/влево), что облегчает осмотр и обслуживание головки горения.
В состав горелки входят:
- автомат горения, управляющий всеми функциями;
- двигатель горелки класса изоляции F, электрозащиты IP54;
- датчик ионизации для отслеживания пламени;
- воздухозаборник, воздушная заслонка, реле давления воздуха;
- трансформатор, электрод и кабель поджига;
- сервоприводы газовой и воздушной заслонок;
- откидывающийся фланец с концевым выключателем;
- смесительное устройство;
- запорная газовая арматура;
- уплотнение фланца, крепеж.
В состав газовой арматуры входит двойной электромагнитный клапан класса А с предохранительной и отсечной функциями. Для максимальной безопасности газовой установки используется блок контроля герметичности.
Основные достоинства:
- электронная модуляция или плавное двухступенчатое регулирование;
- возможность перехода с одного вида газа на другой;
- чистое, тихое сжигание газа с высоким тепловым эффектом;
- широкий диапазон регулирования мощности;
- микропроцессор для точного управления и безопасного функционирования;
- плавный розжиг и переход между ступенями;
- откидной фланец для доступности деталей и узлов;
- защита от тепловых потерь при остановке горелки.
Условия эксплуатации
Газовые горелки для котлов отопления Weishaupt G стабильно работают при температурах -15°.+40 °С и влажности до 80%. Устанавливаются внутри закрытых помещений.
Область применения
Горелки Weishaupt G подходят для топок с низким и высоким противодавлением. Встраиваются в котлы отопления, нагрева воды, промышленные паро-, теплогенераторы, технологическое оборудование.
