Описание

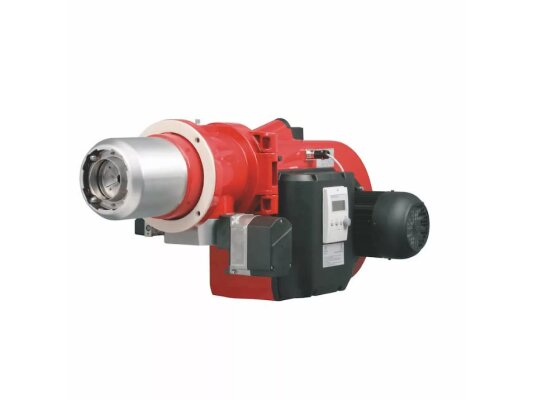

Газовая горелка Weishaupt G 7/1-D, 2, исп. ZD, арт: 15171493 предназначена для промышленных систем сжигания тепловой мощностью до 1750 к Вт. Отличается экологичной, малошумной работой, высоким КПД, экономичным энергопотреблением. За счет высоконапорной вентиляции подходит для топок разного типа.

Рабочая среда

Газовая горелка Weishaupt G служит для сжигания природного газа типа E, LL, сжиженного газа F. Применение для других видов газа возможно только по согласованию с производителем. Для перехода с одного вида газа на другой требуется отрегулировать горелку.

Подробнее о горелке

Горелка оснащена сервоприводом со временем выбега 8 секунд. Вращением регулировочного колеса настраиваются параметры перемещения воздушной и газовой заслонки. Синхронный ход исполнительных механизмов не допускает резких перепадов давления в камере сгорания и газовой линии при включении и переключении горелки.

Параметры 1-ой и 2-ой ступени задаются перед началом работы горелки. Система автоматически переключается с малого на большое горение или наоборот с учетом потребности в тепле, при этом переход осуществляется плавно, без резких перепадов расхода топлива.

Пониженная мощность запуска

При запуске горелки в топку подается небольшое количество газа для плавного зажигания. После окончания времени задержки включается основная подача газа в соответствии с заданными настройками.

Параметры и особенности:

• плавно-двухступенчатое/ электронномодулируемое регулирование мощности в диапазоне 300-1750 к Вт;
• питание от сети переменного тока 230 В;
• управление с помощью блока автоматики;
• защитное отключение при малой нагрузке;
• связанное регулирование газ/воздух с регулировочными шайбами;
• встроенный коммутационный блок;
• удобный доступ к головке горения и настройкам;
• режим предварительной продувки камеры сгорания;
• контроль пламени методом ионизации;
• защита от оттока тепла из системы при остановке горелки;
• низкий уровень шума (шумоглушители Weishaupt типа W-SH).

Газовая арматура

Безопасное функционирование горелки обеспечивает надежная газовая арматура. В горелках Weishaupt G установлены двойные электромагнитные клапаны класса А, которые обеспечивают предохранительную и запорную функции. Блок контроля герметичности повышает безопасность работы горелки, регистрирует наличие утечек и передает данные на топочный автомат для незамедлительного отключения подачи газа и блокировки системы.

Конструкция

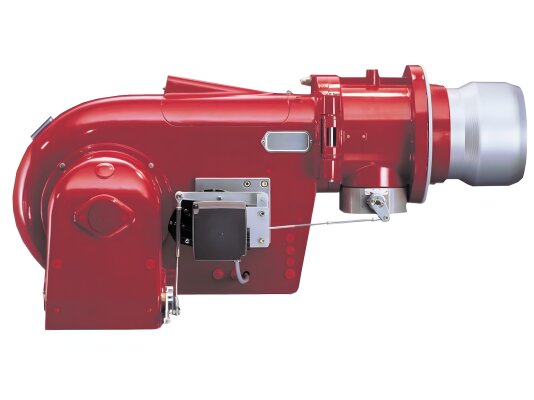

Горелка собрана в моноблочном корпусе со встроенным вентилятором. Электродвигатель размещен под углом 90° относительно потока воздуха. На его оси находится вентиляторное колесо.

Основные комплектующие газовой горелки:

• корпус из лёгкого и прочного сплава;
• двигатель горелки с классом изоляции F, электрозащитой класса IP54;
• электрический вентилятор с оцинкованным колесом;
• воздухозаборник, воздушная заслонка, реле давления воздуха;
• запальный трансформатор, электрод и кабель розжига;
• блок автоматики с датчиком контроля пламени для размещения в отдельном шкафу;
• сервоприводы для регулирования подачи газа и воздуха;
• газовый дроссель;
• фланец с концевым выключателем и откидывающейся конструкцией;
• запорная арматура с двумя э/м газовыми клапанами;
• головка горения со свободным доступом для проверки и ТО;
• уплотнение фланца, крепеж.

Газовая горелка проверена и испытана на заводе, соответствует стандартам EN 676 и директиве по газовому оборудованию 90/396/EWG.

Основные достоинства:

• экологичное, эффективное сжигание газа;
• автоматизация функций, безопасная эксплуатация;
• плавное зажигание;
• широкий диапазон регулирования мощности;
• ровное, устойчивое горение в любых топках;
• постепенный переход между ступенями;
• откидной фланец, легкий доступ к огневой голове;
• защита от потерь тепла во врем паузы в работе горелки.

Место размещения

Газовые горелки для котлов отопления Weishaupt G могут размещаться в помещениях, где исключено воздействие атмосферных осадков, с температурой воздуха -15°.+40 °С и влажностью до 80%.

Применение

Газовая горелка используется в составе котлов отопления, паро-, теплогенераторов, различного технологического оборудования. За счет мощного наддува способна преодолевать высокое противодавление, поэтому устанавливается, как правило, в современные мощные котлы.
