Описание

Промышленная автоматизированная горелка с улучшенным смесительным узлом и усиленной теплоизоляцией. Может использоваться для работы с горячим воздухом, что дает дополнительный КПД. Благодаря различным типам подключений отличается широкими коммуникационными возможностями. Работает в плавно-двухступенчатом или электронномодулируемом режиме в диапазоне 1100-12000 к Вт.

Рабочая среда

Газовая горелка Weishaupt WKG 70/1-B, DN 40, исп. ZMH-LN, арт: 27770513 предназначена для сжигания природного газа Е, LL, пропана B, P. Переход с одного вида газа на другой требует перенастройки оборудования.

Эмиссия NOx

Специальная конструкция смесительного устройства способствует более полному сжиганию газа, снижает потери давления и объем выбросов оксидов азота в атмосферу. Горелка соответствует III классу по стандарту EN 676.

Работа с горячим воздухом

Горелка подходит для высокотемпературного применения. За счет подачи горячего воздуха в топку, температурой до +250 °С, можно получить заметный прирост теплотехнического КПД. В ряде производственных процессов температура дымовых газов достигает более +300 °С. Использование их тепловой энергии позволяет минимизировать расход электроэнергии и повысить эффективность горения (увеличение КПД на 9%). Рекуперации тепла выполняется через теплообменник в дымоходе.

Конструкция и особенности

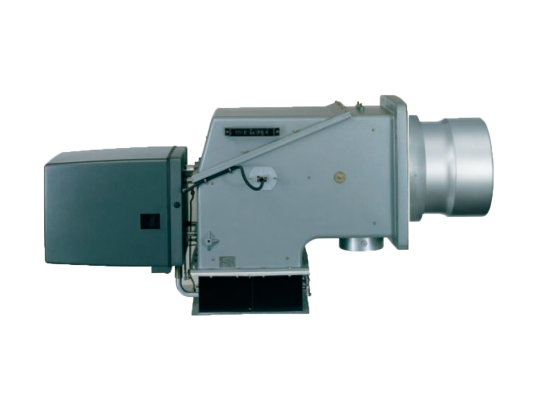

• Горелка состоит из корпуса компактных размеров, вентиляторной станции и шкафа управления. Модульный тип конструкции дает преимущества при монтаже. Вентилятор выбирается исходя из характеристик топочной камеры, типа горелки и тепловой установки.
• Теплоизоляция корпуса минимизирует температуру на поверхности, не допуская риск травматизма. Изоляционный материал также уменьшает уровень шума (83 дБ).
• Система электронного связанного регулирования, использованная в горелке, отличается от предыдущих версий более защищенной от помех информационной шиной CAN. За счет этого повышается качество передачи сигналов от блока управления на сервоприводы заслонок газа и воздуха.
• Конструкция не предназначена для уличного размещения. Горелка устанавливается только в чистых, сухих помещениях, исключающих образование конденсата. Температурный режим: -15.+40 °C, влажность: не выше 80%.

Цифровое управление

Газовая горелка работает автоматически, под управлением менеджера горения W-FM 100/ 200 со встроенным микропроцессором. Электронное устройство поддерживает прерывистый и длительный режим эксплуатации. Контролирует все важные функции с цифровой точностью. Дает команду на блокировку системы при сбоях и угрозах.

Благодаря точному поддержанию соотношения газа и воздуха достигаются оптимальные параметры горения, снижается расход ресурсов.

Горелка прошла предварительную настройку на заводе. Испытана на независимом стенде. Рабочие параметры в соответствии с требованиями конкретной установки задаются с помощью отдельного блока управления и индикации с дисплеем и русскоязычной коммуникацией. Кнопки и вращающаяся ручка облегчают навигацию по меню.

Возможности блока автоматики позволяют подключать горелку к компьютеру со специальным ПО, информационной шине CAN и системе автоматизации вышестоящего уровня.

При желании можно установить модем для передачи данных на удаленное устройство через каналы связи (интернет, сотовую, телефонную сеть).

Горелка применяется:

• для установки на теплогенераторы горячего воздуха в соответствии с DIN 4702-1;
• оснащения водогрейного, отопительного, парового оборудования;
• в системах с прерывистым и продолжительным рабочим циклом.

Максимальная мощность котла/ теплогенератора – 9600 к Вт.

Преимущества:

• оптимальные параметры горения за счет точного цифрового управления;
• чистое сжигание газа, низкий уровень эмиссии NОx;
• гибкие коммуникационные возможности, дистанционный контроль и управление;
• возможность работы с горячим воздухом, прирост КПД на 9%;
• электронная модуляция, экономичный расход газа;
• защита от потерь тепла при остановке горелки;
• модульное исполнение, гибкость монтажа;
• удобство настройки и контроля за сообщениями системы.

. В линейку WKG входят модели исп. Н (для работы с горячим воздухом), исп. SF (с закрученным факелом для укороченных камер сгорания), исп. 3LN (для минимального воздействия на окружающую среду) и другие. Весь ассортимент горелок представлен в каталоге.
