Описание
Эффективная промышленная горелка со стандартным смесительным устройством. Подходит для комплектации котельного оборудования без высоких экологических требований. Может работать с горячим воздухом, что дает прирост КПД в пределах 9%. Горелка разработана на базе прогрессивных технологий горения. Цифровой менеджер и система связанного электронного регулирования обеспечивают высокую точность регулирования и оптимальный расход газа.
Основные параметры

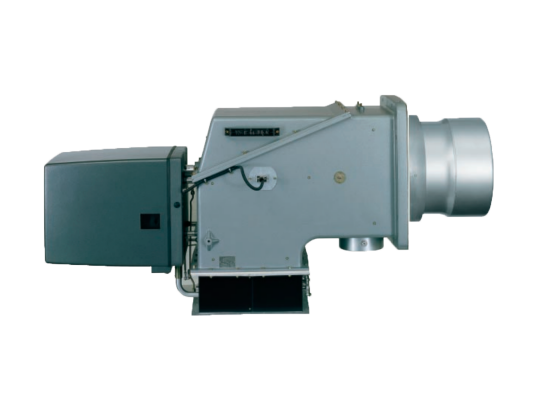

Газовая горелка Weishaupt WKG 70/1-B, DN 50, исп. ZMH, арт: 27770521 сжигает природный газ Е/ LL, сжиженный газ B/ P. При переходе с одного вида газа на другой требует перенастройки.
Режим регулирования мощности: плавно-двухступенчатый (в заводской сборке). При небольшом дооснащении доступна электронная модуляция, при которой горелка плавно изменяет мощность по запросу на тепло во всем доступном диапазоне (1100-7700 к Вт). Модуляционный режим снижает расход газа, способствует более экономичной работе котла.
Модификация исп. ZM поставляется со стандартным устройством смешивания. По уровню выбросов NOx горелка соответствует 1 классу по EN 676.
Конструктивные особенности
- Горелка состоит из отдельных модулей: корпуса, вентилятора и шкафа управления. Корпус отличается компактностью за счет продуманного расположения основных узлов. Вентиляторная станция подбирается исходя из мощности топочной камеры и характеристик теплогенератора. Модульный тип конструкции повышает гибкость монтажа.
- Надежная теплоизоляция позволяет использовать горелку для высокотемпературной эксплуатации без риска травмирования персонала. В топку может подаваться предварительно подогретый воздух температурой до +250 °С. При использовании тепловой энергии горячих дымовых газов КПД повышается на 9,6% за счет снижения потребления электроэнергии. Для рекуперации тепла применяется теплообменник в дымоходе.
- При необходимости, горелка может оснащаться системой воздушного охлаждения, которая защитит оборудование от избыточной тепловой нагрузки.
- Горелка предварительно настроена в условиях завода. Параметрирование с учетом текущих задач осуществляется на месте эксплуатации с помощью блока управления и индикации. Для удобства навигации по меню предусмотрены кнопки и вращающаяся ручка. Текстовая русскоязычная индикация и дисплей упрощают контроль за сообщениями системы.
Полная автоматизация функций
Горелка серии WKG полностью автоматизирована. Работает под управлением цифрового менеджера горения W-FM 100 или W-FM 200. Электронное устройство поддерживает прерывистый и длительный режим эксплуатации. Управляет подключенными устройствами, обеспечивает их слаженное взаимодействие, контролирует давление газа и воздуха, горение пламени, герметичность газовых клапанов и другие важные параметры с высокой точностью.
Интерфейс топочного автомата позволяет интегрировать горелку в системы управления вышестоящего уровня. Также горелка может подключаться к компьютеру со специальным ПО для просмотра информации и диагностики системы. При желании можно установить модем для передачи данных через интернет, телефонную/ мобильную связь.
Система электронного связанного регулирования имеет более защищенную от помех информационную шину CAN, по которой на исполнительные органы воздушной заслонки и газового дросселя поступают команды от топочного автомата. Воздушная заслонка немедленно закрывается в режиме ожидания или при отключении горелки, предотвращая преждевременное остывание системы.
Горелка предназначена для:
- монтажа на теплогенераторы горячего воздуха в соответствии с DIN 4702-1;
- оснащения водогрейных, отопительных, паровых котлов и теплофикационных установок;
- использования в системах с прерывистым и продолжительным рабочим циклом.
Максимальная мощность котла/ теплогенератора – 6160 к Вт.
Преимущества
Газовая горелка благодаря широкому диапазону регулирования, модульной конструкции позволяет решать множество всевозможных задач промышленного теплоснабжения. В режиме высокотемпературной эксплуатации доступно увеличение КПД котла с 81,8% до 91,4%, а при электронной модуляции – экономия расхода газа. Высокотехнологичное исполнение позволяет легко интегрировать горелку в вышестоящую систему для удаленного контроля и управления. Доступны также другие варианты коммуникации.
. Перечень доступных опций уточняйте.
