Описание
Высокоэффективная система сжигания для промышленных котлов и теплогенераторов. Снабжена улучшенным смесительным узлом для снижения негативного воздействия на окружающую среду. Модификация для высокотемпературной эксплуатации. Поддерживает прерывистый и длительный рабочий цикл.
Точное цифровое управление

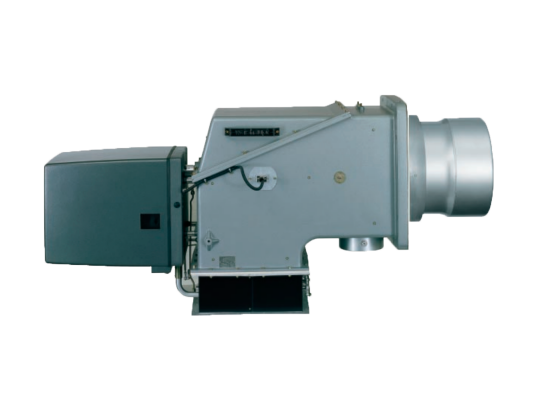

- Газовая горелка Weishaupt WKG 70/1-B, DN 50, исп. ZMH-LN, арт: 27770523 работает под управлением цифрового менеджера горения W-FM 100/200, что обеспечивает высокий уровень безопасности и максимальную эффективность. Для проверки герметичности клапанов предусмотрена специальная контрольная программа.
- Возможности менеджера горения позволяют подключать горелку к системам автоматизации высшего уровня. Предусмотрены порты для связи с компьютером и информационной шиной CAN. При необходимости можно подключить модем для передачи данных на удаленные устройства через интернет, мобильную или телефонную сеть.
- Система электронного связанного регулирования поддерживает оптимальное соотношение газа и воздуха. Оснащена более защищенной от помех информационной шиной CAN, через которую на сервоприводы воздушной заслонки и газового дросселя поступают сигналы от топочного автомата.
Работа с горячим воздухом
Газовая горелка исп. Н подготовлена для высокотемпературной эксплуатации. Может работать с предварительно подогретым воздухом (максимальная температура +250 °С), что повышает эффективность работы топочной установки. За счет рационального использования теплоты дымовых газов, которые в ряде процессов достигают высоких температур (более +300 °С), можно уменьшить потребление электроэнергии и прирастить КПД до +9,6%.
Эффективная теплоизоляционная защита снижает температуру на поверхности корпуса и исключает риск получения травм персоналом при случайном контакте. Дополнительным плюсом от изоляции является снижение уровня шума (82 дБ).
Объем выбросов NOx
Газовые горелки WKG ZMH-LN снабжаются специальным смесительным устройством, повышающим качество сгорания газа. Снижаются потери давления, уровень вибраций и объем вредных выбросов в атмосферу. Класс экологичности по EN 676 – третий.
Особенности конструкции
- Газовая горелка состоит из компактного корпуса и отдельно размещенных вентилятора (подбирается исходя из особенностей топки) и шкафа управления. Продуманное расположение узлов и деталей позволило сократить габариты конструкции, что в сочетании с модульным исполнением предоставляет больше возможностей при монтаже. Для сокращения времени наладки и сервисного обслуживания предусмотрен быстрый доступ к настройкам и основным элементам.
- Для задания индивидуальных параметров в конструкции предусмотрен блок управления и индикации. Навигация и изменение отдельных настроек осуществляется при помощи двух кнопок и вращающейся ручки. Дисплей с текстовой индикацией на русском языке облегчает считывание сообщений топочного автомата.
Обратите внимание! Материал конструкции и степень защиты компонентов не рассчитаны на уличное размещение горелки. Место установки – чистые отапливаемые помещения, исключающие попадание на корпус осадков и вероятность выпадения конденсата. Допустимый температурный режим: -15.+40 °C, влажность: не выше 80%.
Использование
Газовая горелка сжигает природный газ Е/LL, пропан B/P в различном теплотехническом оборудовании. Используется для оснащения теплогенераторов по DIN 4702-1, водогрейных, паровых котлов, теплофикационных установок, генераторов горячего воздуха мощностью до 6160 к Вт. Оптимальна для высокотемпературной эксплуатации.
Преимущества:
- высокотемпературное исполнение, работа с горячим воздухом для горения;
- высокий класс экологичности, низкие выбросы NОx;
- экономия ресурсов в режиме электронной модуляции (требуется дооснащение);
- высокий коэффициент полезного действия (до 91,4% с подогревом воздуха);
- точное цифровое управление, эффективное и безопасное горение;
- гибкие возможности коммуникации с использованием разных интерфейсов;
- комфортная настройка параметров, удобство контроля за сообщениями системы;
- регулирование мощности в широком диапазоне;
- модульный тип конструкции, вариативность монтажа.
