Описание

Промышленная газовая горелка с цифровым управлением и стандартным устройством смешивания. Подходит для оснащения установок без повышенных требований по экологичности сжигания газа. Адаптирована для работы с горячим воздухом, что позволяет повысить КПД топочного оборудования на 9,6%. Менеджер горения и система электронного связанного регулирования поддерживают точные пропорции газа и воздуха для оптимального горения. Интерфейс блока автоматики предоставляет базу для коммуникации с удаленными системами управления и контроля.

Основные параметры

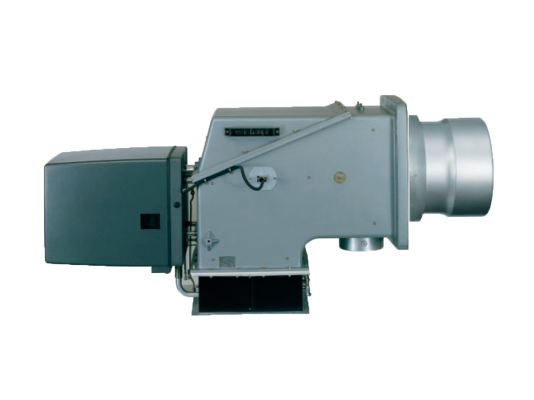

Газовая горелка Weishaupt WKG 70/1-B, DN 65, исп. ZMH, арт: 27770531 работает в плавно-двухступенчатом режиме (в базовой комплектации). При небольшой доукомплектации доступен режим электронной модуляции, более экономичный и эффективный.

Виды топлива: природный газ Е/ LL, сжиженный газ B/ P. При переходе с одного вида газа на другой необходимо заново выполнить настройки.

Модель исп. ZM оснащена стандартным смесительным устройством. По объему выбросов NOx горелка соответствует 1 классу по EN 676.

Конструктивные особенности

• Корпус отличается компактностью благодаря продуманному размещению узлов и вынесенным отдельно вентилятору и шкафу управления. Элементы настройки и обслуживания легкодоступны. Вентиляторная станция подбирается с учетом характеристик топки и типа теплогенератора. За счет модульной конструкции упрощается монтаж горелки.
• Конструкция адаптирована для работы с разогретым до высоких температур (до +250 °С) воздухом. При использовании тепловой энергии, полученной от горячих дымовых газов, можно прирастить КПД котла на 9,6%. Процесс рекуперации тепла осуществляется через теплообменник в дымоходе.
• Теплоизоляция снижает температуру на поверхности корпуса, исключая риск травматизма и перегрев важных компонентов. При необходимости, может устанавливаться система воздушного охлаждения. Помимо прямой функции, изоляционный материал минимизирует уровень шума (82 дБ).
• Горелка настроена на заводе, проверена и испытана. Необходимые параметры вносятся на месте эксплуатации с помощью блока управления и индикации. Текстовая русскоязычная индикация и дисплей упрощают отслеживание системных сообщений.

Автоматизированное управление

Горелки линейки WKG оснащаются цифровым менеджером горения W-FM 100 или W-FM 200 и системой электронного связанного регулирования. Микропроцессорное устройство обеспечивает безопасное и эффективное функционирование системы сжигания. Поддерживает прерывистый и постоянный режим эксплуатации.

Топочный автомат управляет подключенными устройствами, обеспечивает их взаимодействие, контролирует давление газа и воздуха, сигнал пламени (через датчик QRI), герметичность газовых клапанов.

Интерфейс менеджера горения позволяет подключать горелку к системе управления зданием через электронную шину. Предусмотрен разъем для связи с компьютером. При желании можно установить модем для передачи данных по каналам связи (телефонная/мобильная сеть, интернет).

Система электронного связанного регулирования поддерживает точную пропорцию газа и воздуха. Улучшена за счет повышенной помехозащиты информационной шины CAN, через которую на сервоприводы воздушной заслонки и газового дросселя поступают команды от менеджера горения. Воздушная заслонка закрывается при остановке горелки, исключая потери тепла и преждевременное охлаждение системы.

Использование

Газовая горелка служит для оснащения промышленных высокотемпературных котлов, паро-, теплогенераторов, теплотехнических установок, соответствующих стандартам EN303 и EN676. Максимальная мощность генератора тепла – 6160 к Вт.

Преимущества

Газовая горелка за счет широкого диапазона регулирования, модульной сборки позволяет решать множество специальных задач промышленного теплоснабжения. При работе с горячим воздухом может заметно увеличить КПД котла (с 81,8% до 91,4%). Легко интегрируется в систему вышестоящего уровня для дистанционного контроля и управления. В режиме электронной модуляции максимально экономно расходует ресурсы.

. Перечень доступных опций уточняйте.
