Описание

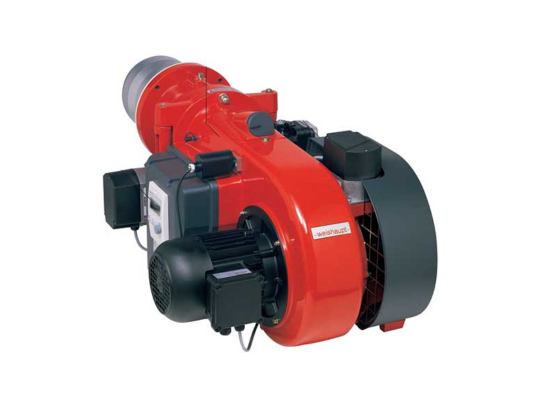

Газовая горелка Weishaupt WM-G 10/3-A, 2 исп. ZM-3LN, арт: 21712213 разработана для промышленных систем сжигания газа. За счет усовершенствованной конструкции отличается компактным корпусом, повышенной мощностью вентилятора, низким уровнем шума. Выделяет низкий объем оксидов азота в атмосферу.

Особенности горелок WM-G исп. ZM-3LN:

• система сжигания с рециркуляцией отработанных газов, низкие выбросы оксидов азота в окружающее пространство, III класс экологичности по стандарту EN 676;
• стабильное давление за вентилятором, повышенная мощность при небольших размерах;
• улучшенная система всасывания воздуха и схема управления воздушной заслонкой;
• точное цифровое управление всеми функциями и процессами с помощью менеджера горения;
• оснащение настроенным по мощности устройством смешивания, оптимальное соотношение газа и воздуха;
• низкий уровень рабочих шумов благодаря использованию шумоглушителя;
• усиленная электрозащита, класс IP54.

Виды сжигаемого топлива

Газовая горелка Weishaupt WM-G применяется для сжигания природного газа E/LL, сжиженного газа B/P.

Конструкция и комплектация

• Газовая горелка оснащена производительным вентилятором, который приводится в действие электродвигателем 380 В. Стабильное давление воздуха обеспечивает условия для равномерного смешивания с газом, полного сгорания смеси с низким выходом оксидов азота.
• Управляющим узлом горелки является менеджер горения W-FM. Все процессы контролируются с цифровой точностью, что гарантирует безопасное и эффективное функционирование теплогенератора.
• Горелка оснащена электронным регулятором, непрерывно изменяющим мощность с учетом запроса на тепло. Модуляционный режим позволяет экономично расходовать ресурсы.
• Горелка поставляется с двойным электромагнитным клапаном класса А. Функция контроля герметичности позволяет контролировать работоспособность клапанов. Срабатывает каждый раз после штатного отключения, перед запуском горелки, который следует за аварийным выключением или временной блокировкой вследствие низкого сетевого напряжения.
• Для задания параметров горения и отслеживания стадий горения предусмотрен блок управления и индикации, который связан с менеджером горения. Интерфейс горелки позволяет отправлять данные на систему высшего уровня через информационную шину или устройство дистанционной передачи.
• Объем потока воздуха на горение регулируется с помощью воздушной заслонки, открываемой сервоприводом. При бездействии горелки заслонка полностью закрывается по команде менеджера горения, не допуская рассеивания тепла.
• Корпус откидывается в обе стороны за счет поворотного фланца, что упрощает доступ к обслуживаемым компонентам. Концевой контакт предотвращает запуск горелки в открытом состоянии.

Система связанного регулирования

Отличается от более ранних версий защищённой от помех информационной шиной CAN, через которую выполняется управление сервоприводом воздушной заслонки. Шаговые сервоприводы газа и воздуха с собственными микропроцессорами работают с высокой точностью.

Основные характеристики:

• электронное регулирование исходя из запроса в тепле;
• диапазон модуляции мощности: от 125 до 900 к Вт;
• работа от сети 230 В/ 50 Гц;
• параметры присоединения: Rp 2;
• поддержание прерывистого и постоянного режима работы;
• перезагрузка каждые 24 ч для самодиагностики системы на наличие неполадок;
• уровень шума – не более 83 дБ;
• стабильность пламени в камерах сгорания с низким и высоким противодавлением;
• электронный розжиг, ионизационный контроль пламени;
• экологичное сжигание газа;
• комплектация головкой сгорания;
• точная дозировка газа и воздуха.

Газовая горелка соответствует европейскому стандарту EN 676, российскому ГОСТу.

Эксплуатационные условия

Газовые горелки Weishaupt WM-G рассчитаны на эксплуатацию в условиях температур -15°.+40 °С, влажности – до 80% в закрытых помещениях без скоплений пыли и агрессивных веществ.

Достоинства:

• электронное модулирование мощности;
• высокий класс экологичности;
• работа в автоматическом режиме;
• компактный, эргономичный дизайн;
• широкие возможности регулирования;
• экономичный расход газа и электроэнергии;
• совместимость с любыми типами камер сгорания;
• поворотный фланец, двухстороннее открытие горелки;
• защита от тепловых потерь.

Применение газовой горелки

Газовая горелка Weishaupt WM-G, благодаря широким возможностям регулирования, компактным размерам корпуса и высокой мощности вентилятора, подходит для широкой линейки теплогенераторов. Используется в водогрейных установках, паровых, отопительных котлах, воздушных нагревателях, соответствующих нормам EN 303.
