Описание

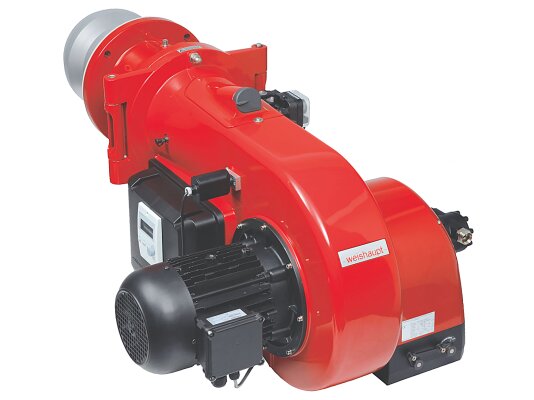

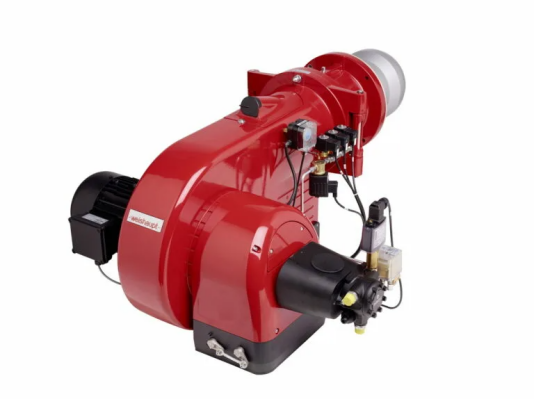

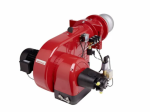

Газовая горелка Weishaupt WM-G 20/2-A, исп. ZM, арт: 21721020 является улучшенной версией горелок серии Monarch. Отличается более компактным дизайном, стабильным давлением воздуха, повышенной мощностью вентиляции и пониженным уровнем шума. Электронное управление процессами способствует высокой эффективности, безопасности и комфортной эксплуатации.
Рабочая среда
Газовые горелки для котлов отопления Weishaupt WM-G предназначены для сжигания природного газа E/LL, сжиженного газа B/P.
Линейка газовых горелок WM-G характеризуется:
- высокой точностью регулирования за счет управления цифровым менеджером горения;
- более компактными размерами в сравнении с горелками сопоставимой мощности предыдущего поколения (Monarch);
- усовершенствованной системой подачи воздуха и схемой управления воздушной заслонкой;
- повышенной мощностью наддува со стабильным давлением воздуха;
- отрегулированным по мощности узлом смешивания, входящим в комплектацию;
- низким уровнем шума за счет использования шумоглушителя;
- оптимальным соотношением газа и воздуха;
- усиленной защитой от пыли и влаги, класс IP54.
Регулирование
Горелка работает в режиме электронной модуляции. Мощность изменяется с учетом запроса на выработку тепла. Модуляционный режим позволяет экономить энергоресурсы, исключает частые переключения горелки, продлевает срок службы.
Цифровое управление
Газовые горелки Weishaupt WM-G20 исп. ZMI оснащены менеджерами горения W-FM с электронным связанным регулированием. Он управляет всеми процессами и устройствами, проверяет работоспособность системы и компонентов, контролирует сигнал пламени, давление газа и воздуха, герметичность клапанов, отправляет информацию на вышестоящую систему. Блокирует работу горелки при обнаружении неисправностей.
Настройка рабочих параметров осуществляется с помощью блока управления и индикации, соединенного с менеджером горения. Для задания индивидуальных параметров предусмотрены две кнопки и вращающаяся ручка.
Система связанного регулирования защищена от помех информационной шиной CAN, через которую осуществляется управление серводвигателем воздушной заслонки.
Основные характеристики и особенности:
- диапазон модуляции мощности: от 150 до 2100 к Вт;
- работа в прерывистом и продолжительном режиме;
- питание от сети 230 В/ 50 Гц;
- мощность двигателя – 3000 Вт;
- совместимость с топками с низким и высоким противодавлением;
- перезапуск каждые 24 часа, самодиагностика ошибок;
- II класс экологичности по стандарту EN 676;
- максимальный уровень рабочих шумов – 84 дБ;
- комплектация головкой сгорания;
- электронный розжиг, контроль пламени методом ионизации;
- плавное зажигание, стабильное горение в любых топках;
- связанное электронное регулирование расхода газа и воздуха;
- конструкция с быстрым доступом к смесительному устройству, воздушной заслонке и менеджеру горения;
- двойной э/м клапан класса А, устройство контроля герметичности;
- концевой контакт на поворотном фланце для блокирования запуска горелки при открытом корпусе.
Целевое использование
Газовая горелка Weishaupt WM-G используется в промышленных системах сжигания. Входит в состав генераторов горячего воздуха, водогрейных, отопительных установок, паровых котлов, отвечающих нормам EN 303.
Условия эксплуатации
Газовые горелки для котлов отопления Weishaupt WM-G размещаются внутри помещений с температурой воздуха -15°.+40 °С, влажностью до 80%, без скоплений пыли, агрессивных веществ. Конденсация недопустима.
Обратите внимание! При отсутствии возможности подачи на горелку чистого, беспримесного воздуха, доступно оснащение специальным кожухом, позволяющим подключить внешнюю систему забора воздуха.
Достоинства:
- электронное регулирование, экономичный расход газа;
- точное управление с помощью микропроцессора;
- широкий диапазон мощности;
- полностью автоматический режим работы;
- контроль герметичности клапанов, безопасная эксплуатация;
- эффективный, мощный наддув, устойчивое пламя в любых топках;
- быстрый доступ к настройкам и обслуживаемым узлам;
- защита от рассеивания тепла из системы во время ожидания/ отключения горелки.
Газовые горелки WM-G испытаны и сертифицированы по европейским стандартам EN 676, российскому ГОСТу.
