Описание

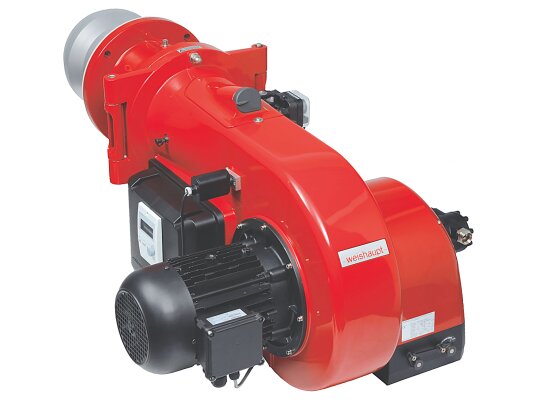

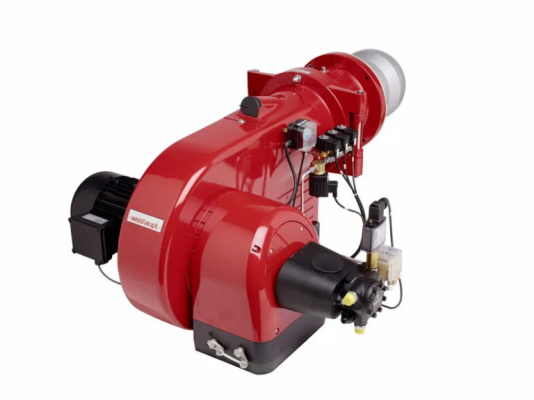

Газовая горелка Weishaupt WM-G 20/3-A, исп. ZM, арт: 21721030 предназначена для продолжительного режима эксплуатации в промышленных тепловых установках. За счет компактного дизайна и устойчивого пламени во всех типах камер сгорания подходит для широкой линейки топочного оборудования.

Рабочая среда

Газовые горелки Weishaupt WM-G используются в системах сжигания природного газа E/LL, сжиженного газа B/P.

Модуляция мощности

Мощность горелки плавно изменяется в соответствии с тепловыми запросами. Горелка оснащена электронным регулятором для точной дозировки топлива и воздуха.

Основные преимущества горелок WM-G исп. ZM:

• точное цифровое управление с помощью менеджера горения и электронное связанное регулирование;
• специальная геометрия конструкции и системы подачи воздуха, увеличенная мощность вентилятора, устойчивость пламени в топках любого типа;
• более компактные размеры конструкции в сравнении с моделями сопоставимой мощности предшествующего поколения;
• минимизация уровня шума за счет усовершенствованной системы забора воздуха и применения шумоглушителя;
• точная дозировка газа и воздуха при формировании топливовоздушной смеси, оснащение настроенным по мощности устройством смешивания;
• защита электрических контактов и оборудования от пыли и влаги по стандарту IP 54;
• вариативность открытия корпуса для удобства доступа к смесительному устройству, воздушной заслонке и менеджеру горения;
• защитное закрытие заслонки воздуха при остановке горелки, предотвращение избыточного охлаждения теплогенератора.

Цифровое управление

Газовые горелки Weishaupt WM-G20 исп. ZM работают под управлением менеджера горения W-FM с электронным связанным регулированием. Все процессы контролируются с высокой точностью. Рабочие параметры настраиваются с помощью блока управления и индикации со встроенной памятью.

Система связанного регулирования защищена от помех информационной шиной CAN, через которую передаются данные для управления серводвигателем воздушной заслонки За счет шаговых двигателей и микропроцессоров обеспечивается эффективное управление подачей газа и воздуха.

Характеристики и особенности:

• электронное модулирование мощности;
• рабочий диапазон: от 350 до 2600 к Вт;
• II класс по объему выхода NOx стандарта EN 676;
• мощность двигателя – 4100 Вт;
• работа в повторно-кратковременном и непрерывном режиме;
• перезапуск каждые 24 часа для диагностики неполадок;
• максимальное звуковое давление – 85 дБ;
• комплектация головкой сгорания;
• оснащение двойным э/м газовым клапаном класса А;
• функция контроля герметичности газовых клапанов;
• электронный розжиг, ионизационный контроль пламени;
• устойчивое пламя в камерах сгорания любого типа.

Условия эксплуатации

Для газовых горелок линейки Weishaupt WM-G действуют следующие требования по эксплуатации:

• место размещения – только в закрытых чистых помещениях;
• температура внешней среды: -15°.+40 °C;
• влажность – не выше 80% (исключить конденсацию);
• подача воздуха для горения: без пыли, паров, агрессивных соединений.

При невозможности получить чистый воздух из рабочего помещения возможен монтаж системы забора воздуха извне, для чего опционально доступен специальный кожух горелки.
