Описание

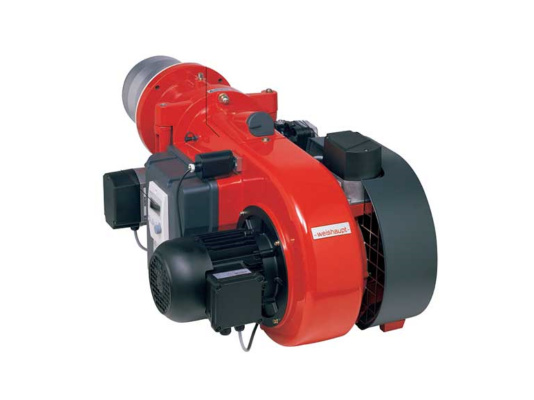

Газовая горелка Weishaupt WM-G 10/3-A, DN 100, исп. ZM в комплекте, арт: 21711716 выделяется в сравнении с моделями сопоставимой мощности более компактными размерами, сниженным уровнем рабочих шумов и устойчивым горением пламени в топках всех типов. Работает от цифрового менеджера горения, что способствует безопасной и эффективной работе, точной дозировке газа и воздуха при образовании горючей смеси. Поставляется в комплектации электронным регулятором и блоком контроля герметичности газовых клапанов.

Топливо

Газовая горелка Weishaupt WM-G используется для сжигания природного газа E/LL, сжиженного газа B/P.

Серия WM-G отличается:

• стабильным давлением воздуха за вентилятором, повышенной мощностью за счет новой системы подачи воздуха и схемы управления воздушной заслонкой;
• высокой точностью регулирования, обеспечиваемой электронным регулятором и цифровым менеджером горения;
• более компактным корпусом в сравнении с горелками аналогичной мощности более ранней серии Monarch;
• уменьшенным уровнем шума благодаря линейной характеристике в нижнем диапазоне мощности и использованию шумоизоляции;
• оптимальными пропорциями газа и воздуха за счет электронного связанного регулирования;
• надежной защитой от воздействия пыли и влаги, класс IP54.

Высокий уровень безопасности

• Для безопасной работы топочной установки горелка оснащена двойным газовым клапаном класса А, реле контроля герметичности, которое проверяет запорную арматуру на наличие утечек. Оно направляет сигнал на автоматику горелки при выявлении недопустимого повышения или снижения давления в процессе проверки. Функция автоматически активируется после штатного выключения, перед запуском горелки, следующим за аварийной остановкой или защитным отключением при недостаточности напряжения в сети.
• Встроенное реле минимального давления газа контролирует давление в магистрали подачи. При обнаружении отклонений включает задержку запуска или инициирует предохранительное отключение.
• Реле максимального давления отслеживает заданное давление. Отключение горелки осуществляется при превышении заданного значения.

Место эксплуатации

Газовые горелки для котлов отопления Weishaupt WM-G допускается устанавливать только в закрытых чистых помещениях, в которых поддерживается температура воздуха -15°.+40 °С, влажность не превышает 80%. Конденсация не допускается.

Исполнение и комплектация

• Горелка собрана в едином блоке. Вентилятор установлен внутри, приводится в действие двигателем WM-D 90/90-2/1K5 мощностью 1,5 к Вт. Благодаря специальному исполнению конструкции и новой системы подачи воздуха обеспечивается стабильное давление воздуха, устойчивость пламени и повышенная мощность наддува.
• Автоматический режим работы и точное цифровое управление обеспечивает цифровой менеджер горения. С помощью подключенных устройств автоматика контролирует давление газа и воздуха, интенсивность сигнала пламени, герметичность арматуры, диагностирует работу всей системы и инициирует защитное отключение при обнаружении отклонений.
• В состав горелки входят: сервопривод с воздушной заслонкой, сервопривод газового дросселя, запальный трансформатор с электродом и кабелем розжига, настроенное по мощности смесительное устройство, датчик ионизации для контроля пламени, реле давления воздуха.
• Настройка работы осуществляется на блоке управления и индикации, который связан с топочным автоматом.
• Силовой контактор встроен в двигатель горелки, предназначен для прямого запуска.
• Горелка оснащена поворотным фланцем, который позволяет быстро получить доступ к основным узлам, обеспечивает открытие корпуса в любую сторону. Концевой контакт исключает запуск горелки во время обслуживания.
• При помощи шумоглушителя Weishaupt уровень рабочих шумов может быть снижен до -25 дБ.

Основные параметры и особенности:

• питание от электрической сети 230 В/ 50 Гц;
• электронное регулирование, плавное изменение мощности с учетом запроса на тепло;
• диапазон регулирования: от 125 до 900 к Вт;
• параметры присоединения: DN 100;
• поддержка прерывистого и продолжительного режима работы;
• максимальный уровень рабочих шумов: 83 дБ;
• возможность установки в любые камеры сгорания;
• обязательная перезагрузка каждые 24 часа для самодиагностики системы;
• комплектация головкой сгорания;
• плавное зажигание, оптимальные пропорции газа и воздуха.

Газовая горелка отвечает стандарту EN 676, сертифицирована по российскому ГОСТу.

Требования к используемому воздуху

Воздух для горения должен быть сухим, чистым, без строительной и другой пыли, паров, агрессивных веществ. При невозможности подачи чистого воздуха из рабочего помещения, компания Weishaupt опционально предлагает специальный кожух для подключения внешней системы забора воздуха.

Достоинства:

• точное электронное регулирование мощности;
• экономичный расход газа и электроэнергии;
• компактное исполнение, эргономичный дизайн;
• новая система подачи воздуха, эффективный наддув;
• функция контроля герметичности клапанов;
• широкий диапазон регулирования;
• незначительные выбросы вредных веществ;
• низкий уровень шума;
• поворотный фланец, удобство доступа к основным узлам;
• защита от рассеивания тепла, закрытие заслонки воздуха во время паузы.

Применение газовой горелки

Газовая горелка Weishaupt WM-G, благодаря поддержанию прерывистого и продолжительного цикла, гибким возможности регулирования, компактному дизайну и высокой мощности наддува подходит для широкой линейки топочного оборудования. Служит для оснащения водогрейных, паровых, отопительных котлов, воздухонагревателей, печей, других промышленных устройств, соответствующих нормам EN 303.
