Описание

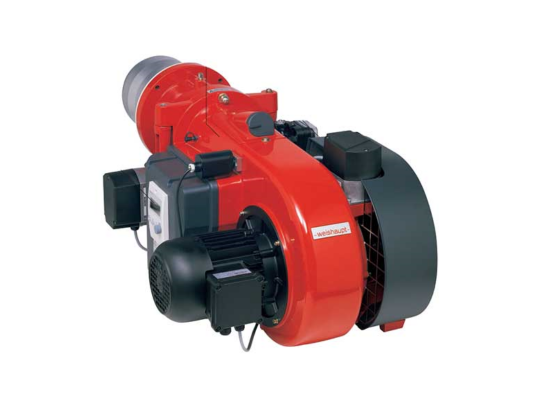

Газовая горелка Weishaupt WM-G 10/3-A, DN 80, исп. ZM в комплекте, арт: 21711715 благодаря электронному связанному регулированию и оснащению цифровым менеджером горения обеспечивает точную дозировку газа и воздуха для сжигания. Электронная модуляция мощности позволяет максимально адаптировать работу теплогенератора под потребности в тепле. За счет компактных габаритов и стабильного пламени во всех типах топок горелка подходит для широкой линейки котельного оборудования.

Виды топлива

Газовые горелки для котлов отопления Weishaupt WM-G испытаны и используются для сжигания природного газа E/LL, сжиженного газа B/P. Другое применение не допускается без согласования с компанией-производителем.

Газовые горелки WM-G отличаются:

• более компактным корпусом по сравнению с аналогичными по мощности горелками предшествующей линейки (Monarch);
• тихой работой благодаря новой системе всасывания воздуха и управления воздушной заслонкой, а также использованием шумоглушителя;
• повышенной мощностью вентилятора, поддерживающего стабильное давление воздуха и ровное горение;
• полностью автоматизированной работой благодаря оснащению цифровым менеджером горения;
• комплектацией настроенным по мощности устройством смешивания;
• точной дозировкой газа и воздуха для горения благодаря электронному связанному регулированию;
• надежной электрозащитой оборудования, класс IP54.

Целевое использование

Газовая горелка Weishaupt WM-G предназначена для использования в технологическом оборудовании, промышленных системах теплоснабжения. Входит в состав водогрейных, отопительных паровых котлов, генераторов горячего воздуха и другого аналогичного оборудования, отвечающего нормам EN 303.

Обратите внимание! Горелка предназначена только для трёхходовых котлов и теплогенераторов.

Основные характеристики:

• диапазон модуляции мощности: от 125 до 900 к Вт;
• питание от электросети 230 В/ 50 Гц (380 В/ 50 Гц электродвигатель);
• параметры присоединения: DN 80;
• потребляемая мощность двигателя при эксплуатации: 1,83 к Вт;
• работа в прерывистом и продолжительном режиме;
• совместимость с камерами сгорания с низким и высоким сопротивлением;
• перезапуск каждые 24 часа, функция самодиагностики для безопасной работы;
• комплектация головкой сгорания;
• электронный розжиг, ионизационный метод контроля пламени;
• II класс экологичности по стандарту EN 676;
• плавное зажигание за счет снижения количества газа при запуске.

Условия размещения

Газовые горелки для котлов отопления Weishaupt WM-G могут размещаться в закрытых помещениях с температурой воздуха -15°.+40 °С, влажностью до 80%. Конденсация не допускается.

Подробнее о горелке

• Горелка собрана в корпусе компактного размера, оснащена поворотным фланцем. Доступное расположение смесительного устройства, воздушной заслонки и менеджера горения сокращает время на подготовку и обслуживание горелки.
• Благодаря специально разработанной геометрии конструкции и новой схемы управления воздушной заслонкой вентилятор имеет повышенную мощность. Приводится в действие с помощью электродвигателя с силовым контактором.
• Горелка издает не более 83 дБ. Уменьшить звуковое давление позволяет шумоглушитель, устанавливаемый в воздушный канал.
• Управляет горелкой цифровой менеджер горения, который контролирует последовательность выполнения команд, давление газа и воздуха, силу сигнала пламени, герметичность газовых клапанов, проверяет работоспособность компонентов и всей системы. Блокирует горелку при регистрации сбоев.
• Для настройки и отслеживания стадий горения предусмотрен блок управления и индикации, связанный с менеджером горения. Интерфейс горелки позволяет передавать информацию через системную шину и подключаться к дистанционной системе управления.
• Горелка оснащена двойным электромагнитным клапаном класса А и реле контроля герметичности. Проверка на утечки активируется после штатного отключения, перед запуском горелки, следующим за аварийным выключением, в том числе при недостаточности электропитания.
• Объем подачи воздуха на горение регулируется с помощью воздушной заслонки, управляемой сервоприводом. При остановке горелки заслонка автоматически закрывается, сохраняя тепло в системе.
• Двухстороннее открытие корпуса упрощает доступ к обслуживаемым компонентам. При откидывании корпуса срабатывает концевой контакт. Запуск горелки блокируется до полного закрытия корпуса.

Требования к составу воздуха

Для безопасной работы газовой горелки требуется подача чистого воздуха, без паров, пыли и агрессивных соединений (хлориды, фториды, галогены и пр.). Опционально предлагается специальный кожух для подключения внешней системы забора воздуха.

Достоинства:

• электронное регулирование мощности, экономичный расход газа;
• автоматизация всех функций, высокий уровень безопасности;
• производительный вентилятор повышенной мощности;
• устойчивое горение пламени во всех типах топок;
• контроль герметичности газовых клапанов;
• быстрый доступ к настройкам и элементам обслуживания;
• защита от рассеивания тепла во время паузы в работе горелки.
