Описание

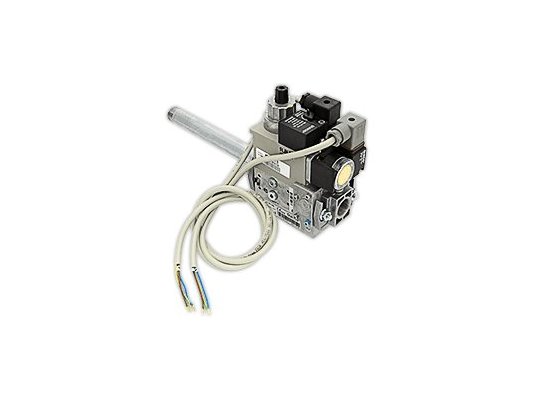

Газовый клапан Dungs MB-DLE 407 B01 S20 в сборе: Для одноступенчатых газовых/комбинированных горелок — Макс. избыточное давление газа 360 мбар — Диапазон выходного давления газа 4-20 мбар — Встроенный фильтр 0,8 мм — Реле давления газа мини GW 150 A5 Кабели электропитания 1000 мм Соединительные фланцы Rp 3/4 Газовая труба R3/4 — R3/4 X 220 мм

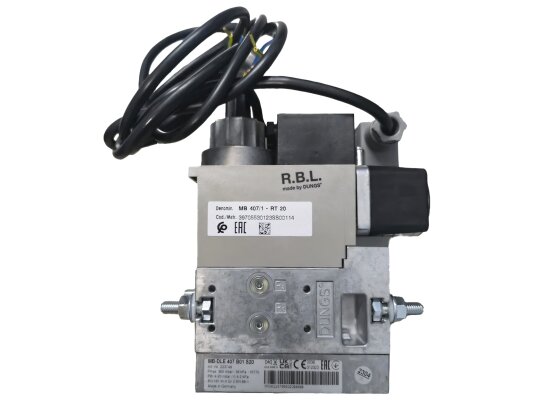

Газовый мультиблок Dungs MB 407/1 — RT 20 укомплектован монтажными аксессуарами и готов к установке в одноступенчатые газовые и комбинированные горелки Riello. Выходные параметры давления газа отрегулированы с учетом особенностей работы оборудования этой фирмы. Газорегуляторный узел гарантирует безопасную эксплуатацию газовой установки, поддерживает стабильную работу горелки.

Характеристики

• Предельное давление – 360 мбар.
• Давление подачи газа настроено на 33 мбар.
• Газ – 1-3 семейства и нейтральный.
• Разрешенная температура эксплуатации: от -15 °C до +70 °C.

Внимание! Для установок, потребляющих сжиженный газ, минимальная температура не должна быть ниже 0 °C.

Состав газовой рампы

В комплектацию вошли:

• мультиблок Dungs MB-DLE 407 B01 S20;
• электрический кабель 1000 мм;
• фланцы с трубной резьбой Rp 3/4;
• газовая труба R3/4-R3/4 х 220 мм.

Исполнение и особенности

Электромагнитные запорные клапаны сохраняют герметичное состояние газовой системы. В аварийных ситуациях закрывают поток газа. Долговечность клапанов зависит от качества фильтрации входящего газа. На входе смонтирован фильтр с сеткой 0,8 мм, которая требует регулярного ТО и периодической замены. Установка основного фильтра обязательна.

Автоматика отвечает за подачу газа под заданным давлением. Регулятор стабилизирует входное давление и поддерживает оптимальные параметры, с учетом предварительной настройки.

Для защиты пламени от угасания реализована функция контроля минимального давления входящего газа – в корпус встроен датчик.

Для уверенного функционирования в условиях пыли и влаги предусмотрена надёжная защита электрических компонентов (класс IP 54).

Монтаж

Газовый клапан Dungs MB 407/1 — RT 20 (артикул 3970553-RL) фиксируется в трубопровод горизонтально, вертикально (магнитом вверх) или в промежуточном положении. Соединение – фланцевое Rp 3/4 дюйма.

Достоинства:

• регулирование давления газа системой автоматики;
• адаптация с учетом функционала горелок Riello;
• контроль минимального давления;
• комплектация монтажной арматурой;
• сетка для улавливания грубых примесей;
• пыле- влагозащита электрических деталей (IP 54).

Для подачи заявки укажите свои контактные рассматриваемый и адрес доставки. Если требуется консультация, позвоните или напишите в чат.
