Описание

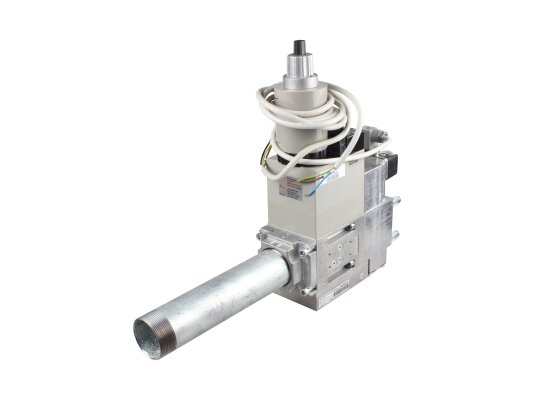

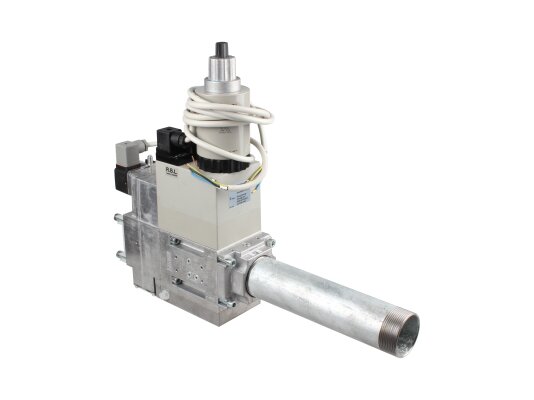

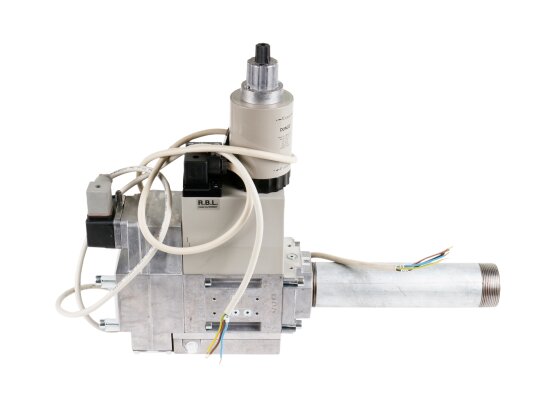

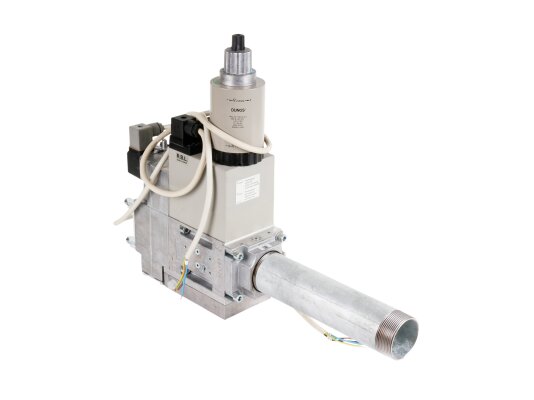

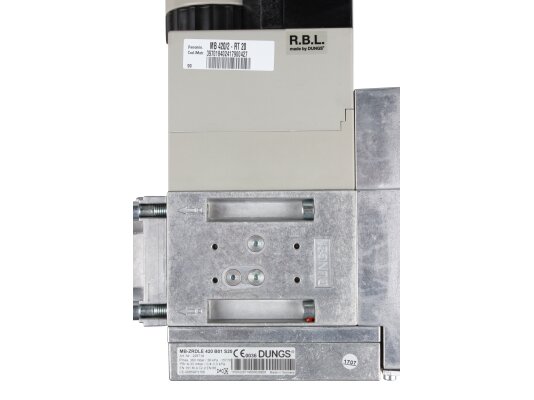

Газовая рампа Riello MB 420/2 — RT 20 – неотъемлемая часть котельного оборудования промышленного назначения. Основной функцией является регулирование давления газа и безопасная эксплуатация котла. Мультиблок адаптирован специально для установки в двухступенчатые и комбинированные горелки марки Riello.
Параметры
- Давление газа на входе: от 15 до 360 мбар.
- Выходное давление – 33 мбар.
- Предельное давление – 360 мбар.
- Функциональная среда – газ 1-3 семейства и нейтральный.
- Температура эксплуатации: от -15 °C до +70 °C. В установках сжиженного газа нижний температурный порог – 0 °C.
Конструкция

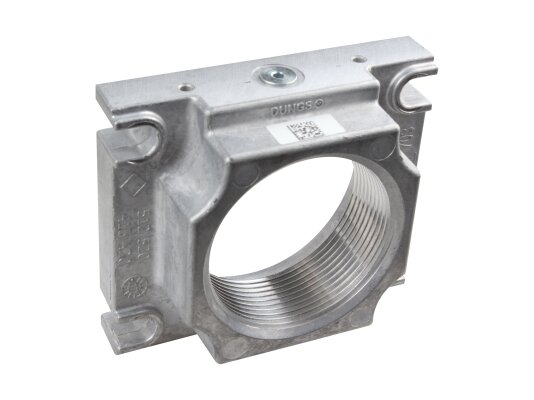

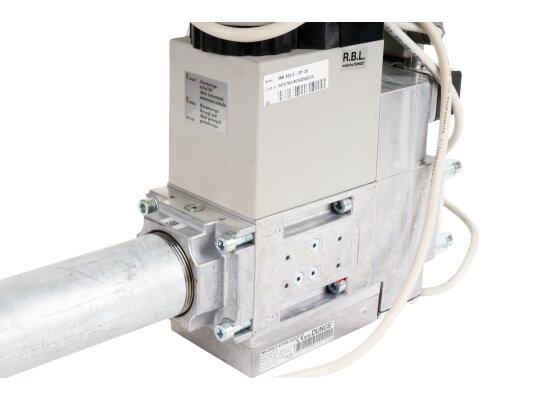

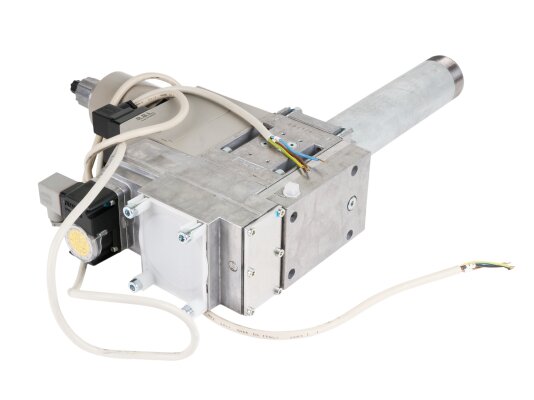

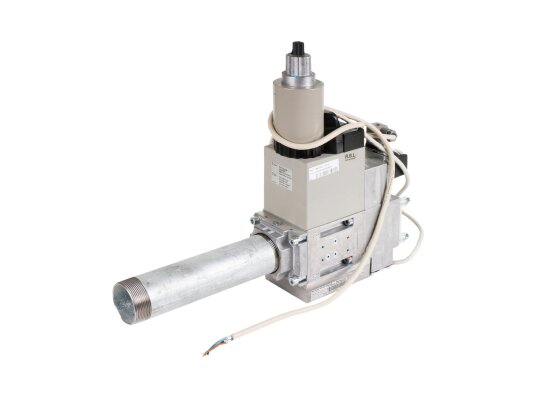

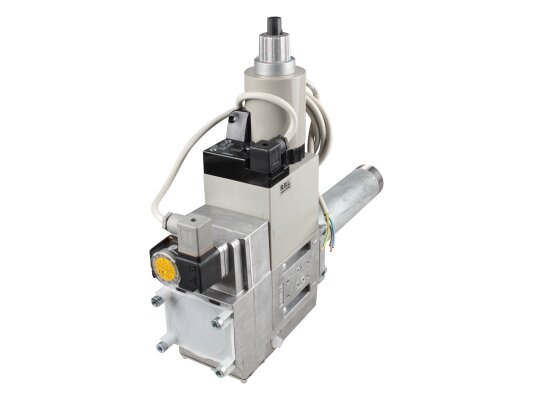

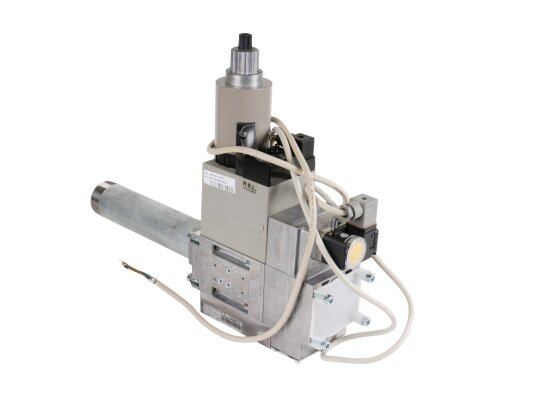

В состав газовой рампы входит мультиблок Dungs MB-ZRDLE 420 B01 S20, электрический кабель 1350 мм, фланцы Rp 2, газовая труба R2-R2х 260 мм.
Исполнение и особенности
Выходные параметры давления поддерживаются автоматически. Пружина отрегулирована в заводских условиях на давление 33 мбар, с учётом особенностей горелок Riello. За стабилизацию входного давления отвечает регулятор.

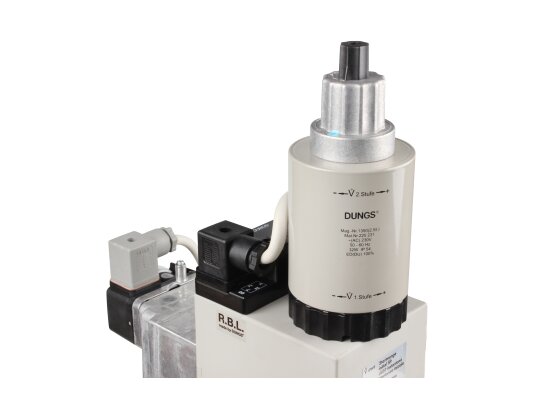

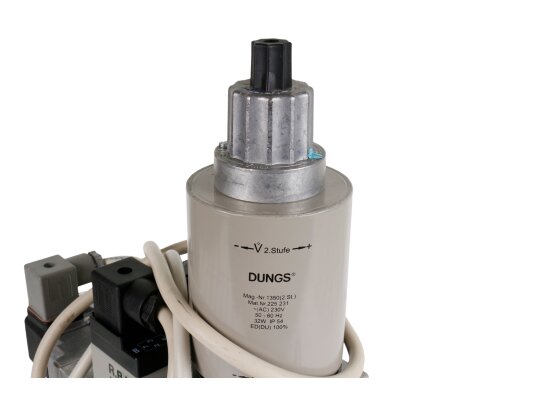

Электромагнитные клапаны выполняют задачу герметизации системы. Оба клапана запираются оперативно. Отпирание 1-го осуществляется быстро, 2-го – постепенно, для плавной подачи газа.
Магистральный газ на входе в газорегуляторный узел освобождается от инородных примесей. Все механические частицы величиной от 0,8 мм удерживаются сеткой, предохраняя ЭМ клапаны от засорения.

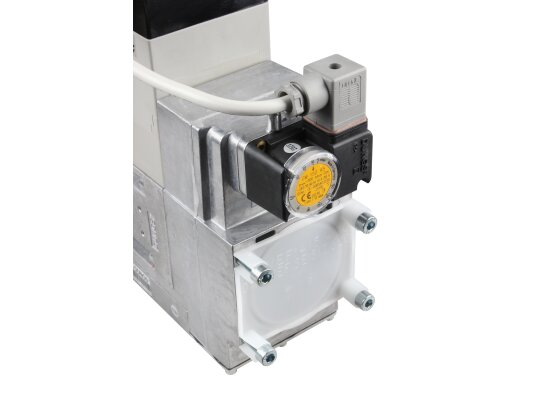

Газовый клапан Dungs MB 420/2 — RT 20 (артикул 3970184-RL) имеет датчик, контролирующий минимальный уровень входного давления.
Корпус мультиблока надежно загерметизирован – пыль и влага не проникают внутрь устройства (степень защиты IP 54).
Монтаж и обслуживание
Мультиблок можно устанавливать в горизонтальный или вертикальный газопровод (магнит вверх). Доступна промежуточная ориентация при монтаже.
надёжная работа мультиблока и газовой установки в целом зависит от качества очистки газовоздушной смеси. В процессе эксплуатации устройства требуется регулярно выполнять ТО и менять фильтр. О существенной засоренности фильтроэлемента свидетельствует резкое падение давления после фильтра.
Преимущества:
- автоматическое регулирование выходных параметров, стабильная подача газа;
- предустановленное давление на 33 мбар для горелок Riello;
- комплектация соединительной арматурой;
- контроль минимального давления;
- сетчатый фильтр для улавливания грубых частиц;
- высокий класс защиты (IP 54).
Для обеспечения безопасной работы котельной установки предлагаем купить газовый мультиблок Dungs MB 420/2 — RT 20 по цене прямого поставщика. Оформить заявку просто – заполните короткую форму заказа .
