Описание

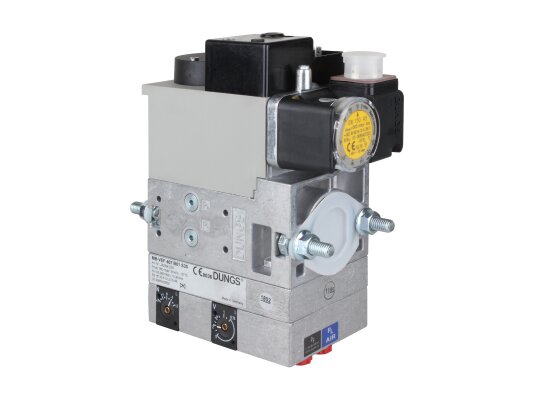

Газовый мультиблок Elco MB-VEF 407 B01 S10 RP 3/4 IMPULS, арт: 13020612 – универсальное многофункциональное устройство автоматического управления и регулирования подачи газа в компактном корпусе. Обеспечивает оптимальный состав газовоздушной смеси для эффективного горения, герметичное перекрытие потока для безопасной работы модулируемых газовых и комбинированных горелок промышленных систем отопления. Рассчитана на давление 360 мбар. Ввиду модульной конструкции может комплектоваться дополнительным оборудованием.
Состав мультиблока MB-VEF:
- два предохранительно-запорных электромагнитных клапана класса А по EN 161;
- реле для контроля достаточности давления входящего газа;
- регулятор состава газовоздушной смеси класса А по EN88 с предварительно настроенным давлением;
- фильтр из мелкой 2-слойной сетки для очистки газа (заменяется только путем демонтажа арматуры).
В комплект поставки не входят резьбовые фланцы и штекеры. Их можно заказать отдельно.
На мультиблок можно установить блок проверки герметичности клапанов и другие устройства.
Особенности и характеристики:
- электромагнитные нормально-закрытые клапаны с раздельным управлением;
- быстрое закрытие и открытие (1 сек.) клапанов;
- точность выходных параметров давления, высокочувствительная настройка;
- регулирование соотношения от 0,75: 1 до 3: 1, установка нуля;
- применение в промышленных системах сжигания газа с давлением не более 360 мбар;
- соединение для подачи давления в топку;
- рабочая среда: газы I-III семейства и другие нейтральные газы;
- быстрое и надёжное присоединение с помощью резьбы;
- места для подключения устройств контроля давления G1/8;
- защита электрических контактов от пыли и брызг воды (стандарт IP 54);
- диапазон эксплуатационных температур: -15.+70 °C;
- высокая пропускная способность;
- установка в систему вертикально с магнитом, размещенным сверху;
- электрическое подключение клапанов и реле – штекерный разъем.
Конструкция и условия эксплуатации
Мультиблок собран в компактном корпусе, что уменьшает габариты газовой линии. На входе размещено грязеулавливающее сито. Корпус отлит под давлением из алюминия, электропривод сделан из стали, латуни, алюминия. Материал мембраны и уплотнений – углеводородостойкий NBR каучук, силопрен, что позволяет эксплуатировать оборудование при минусовых температурах. Рабочий диапазон: -15.+60 °C. Для систем, использующих сжиженный газ, допустимые температуры: 0.+60 °C.
Реле минимального давления размещено перед первым клапаном, контролирует достаточность давления газа для нормальной работы горелки. На корпусе предусмотрены многочисленные точки для измерения давления.
Применение
Газовые мультиблоки MB-VEF используются в промышленных горелках с наддувом, предварительным смешением газа и воздуха с модуляционным и двухступенчатым плавным регулированием мощности. За счёт универсальным соединительным размерам, компактным габаритам модуль подходит для горелок многих производителей, в т. ч. Baltur, Riello, Wieshaupt, Elco, Oilon и др.
