Описание

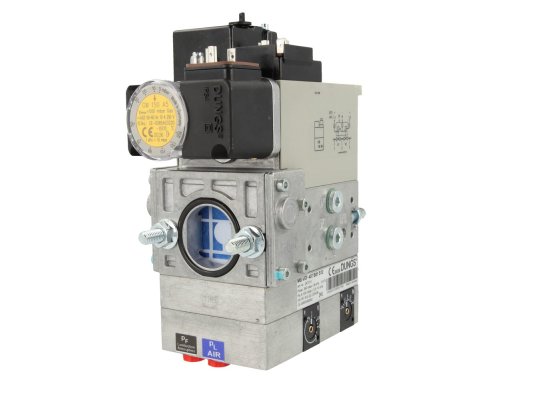

Газовый мультиблок Dungs MB-VEF 415 B01 S12: Модуль регулирования и безопасности, бесступенчатый плавный режим эксплуатации Регулирование газовоздушной смеси с изменяемым соотношением 0,75 : 1.3 : 1 Компенсация давления в камере сгорания, коррекция нулевой точки Управление клапанами: раздельное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А
Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 5-100 мбар
Диапазон выходного давления газа 0,5-100 мбар
Встроенный фильтр: предварительный фильтр
Резьбовое соединение Rp 1 — 2

Газовый мультиблок Dungs MB-VEF 415 B01 S12 – универсальное решение для выбора энергоэффективного и безопасного режима эксплуатации котельной установки. Модуль обеспечивает плавную бесступенчатую работу горелки с предварительным смешением/ воздуходувкой. Специальный регулятор позволяет определять оптимальное соотношение газо-воздушной смеси.

Основные характеристики:

• рабочая среда – газ 1, 2, 3-го семейства и нейтральные газы;
• предельно допустимое давление – 360 мбар;
• входное и выходное давление – 5-100 и 0,5-100 мбар (соответственно);
• эксплуатационная температура – от -15 °C до +70 °C, за исключением установок, работающих на сжиженном газе (для них минимальная температура – 0 °C).

Комплектация

В компактном корпусе (артикул 247323) объединены предварительный фильтр, два ЭМ-х клапана класса А с раздельным управлением и быстрым откликом, датчик реле давления для контроля входного давления газа, регулятор состава газо-воздушной смеси.

Мультиблок соединяется с трубопроводом с помощью резьбовых отверстий Rp 1-2 дюйма. Штекеры, резьбовые фланцы и импульсные трубопроводы не включены в комплект.

Особенности

Серворегулятор давления – устройство, ответственное за модуляцию пламени газовой горелки. Предусмотрено регулирование соотношения «газ–воздух» для выбора оптимального режима (в пределах от 0,75:1 до 3:1).

На корпусе размещён датчик реле давления, задача которого – контролировать минимальный уровень давления газа перед первым ЭМ клапаном.

В устройстве предусмотрена возможность корректировки нулевой точки и компенсации давления в камере сгорания.

Для эксплуатации в сложных производственных условиях все электрические компоненты надежно защищены от воздействия влаги и пыли, класс IP 54.

Достоинства:

• автоматизация работы горелки;
• плавное регулирование процесса горения;
• повышение безопасности работы газового оборудования;
• широкий диапазон настройки соотношения «газ-воздух» (0,75:1…3:1);
• надёжное соединение с системой с помощью фланцев (резьба);
• качественная изоляция электрических компонентов – степень защиты IP 54;
• штатный фильтр для удаления загрязнений.

Газовый мультиблок Dungs MB-VEF 415 B01 S12 сертифицирован, отвечает стандартам безопасности. Производитель даёт гарантию безаварийной службы в течение 10 лет при соблюдении правил эксплуатации (см. инструкцию).
