Описание

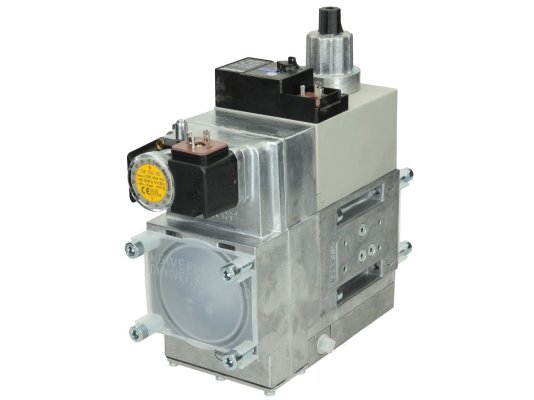

Газовый мультиблок Dungs MB-ZRDLE 420 B01 S52: Модуль регулирования и безопасности, двухступенчатый режим эксплуатации Управление клапанами: раздельное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А
Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар
Диапазон выходного давления газа 20-50 мбар
Встроенный фильтр: предварительный фильтр
Реле давления газа мини GW 150 A5
Резьбовое соединение Rp 1 — 2

Газовый мультиблок Dungs MB-ZRDLE 420 B01 S52 разработан для управления подачей газа. Давление регулируется в автоматическом режиме. Газовая линия в компактном исполнении характеризуется высокой пропускной способностью, надежностью, долговечностью и энергоэффективностью. Устанавливается в двухступенчатые горелки большинства ведущих марок.

Основные элементы конструкции

Газорегуляторный модуль включает: предварительный фильтр, реле давления, два э/м запирающих клапана (одно- и двухступенчатый), регулятор давления. Для установки и электрического подключения блока требуется докупить фланцы и штекеры.

Рабочие параметры

* Входное /выходное/ предельное давление газа: 15-360 /20-50 /360 мбар.

* Газ: 1, 2, 3 семейства и нейтральный.

* Допустимая температура эксплуатации: от -15 до +70 °C для природного газа, от 0 до +70 °C для сжиженного газа.

Принцип работы и особенности

Газовый поток очищается от загрязнений на входе мультиблока, освобождаясь от грубых механических примесей, способных вызвать засорение клапанов и регулятора.

Датчик-реле давления, установленный на корпусе, контролирует входные параметры давления (отвечает за минимальное давление).

Раздельно управляемые клапаны являются быстрозакрывающимися. Оперативное закрытие входного клапана сохраняет герметичность системы. Открытие первого клапана осуществляется быстро, второго – медленно. Вследствие того что постепенному срабатыванию клапана V2 при открытии, газ подаётся плавно (скорость корректируется).

Важным элементом мультиблока является регулятор. Он отвечает за стабильность давления подачи газа в широком диапазоне входных давлений. Предварительно установленные значения давления можно изменить в пределах 20-50 мбар при пуско-наладочных работах.

Газовый мультиблок Dungs MB-ZRDLE (артикул 226814) выполнен в соответствии со стандартом IP 54 – корпус не пропускает пыль и мелкие брызги.

Монтаж и сопровождение

Установка мультиблока осуществляется при помощи фланцев с трубной резьбой Rp 1–2 дюйма. Положение при монтаже: горизонтальное/ вертикальное (магнитом вверх)/ промежуточное.

Фильтрующий элемент необходимо систематически обслуживать и своевременно менять. Производитель рекомендует установить отдельный газовый фильтр перед рампой горелки для максимальной защиты аппаратуры.

Преимущества:

* двухступенчатое автоматическое регулирование газа;

* настройка выходных параметров в широком диапазоне;

* высокая пропускная способность;

* продуманная компоновка, уменьшающая протяженность газовой линии;

* плавный розжиг горелки;

* штатный фильтр;

* резьбовое соединение;

* пыле-, влагонепроницаемая оболочка (класс IP54);

* возможность подключения блока проверки герметичности и других устройств.

Для того чтобы купить газовый мультиблок Dungs MB-ZRDLE 420 B01 S52 и монтажную арматуру, заполните заявку .
