Описание

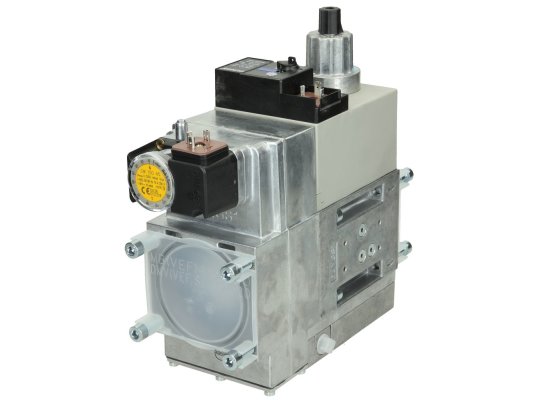

Газовый мультиблок Dungs MB-ZRDLE 415 B01 S52: Модуль регулирования и безопасности, двухступенчатый режим эксплуатации Управление клапанами: раздельное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А
Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар
Диапазон выходного давления газа 20-50 мбар
Встроенный фильтр: предварительный фильтр
Реле давления газа мини GW 150 A5
Резьбовое соединение Rp 1 — 2

Газовый мультиблок Dungs MB-ZRDLE 415 B01 S52 способствует двухступенчатое регулирование газа и стабильную работу горелки промышленного котла отопления. Характеризуется высокой пропускной способностью, энергоэффективностью и надежностью. Небольшой газовая линия применяется в горелках многих известных производителей.

Конструкция мультиблока

Модульная конструкция (артикул 226810) объединяет под одним корпусом: предварительный фильтр, реле минимального давления, два запорных э/м клапана (1-ступенчатый и 2-ступенчатый), регулятор давления. Фланцы и штекеры для монтажа блока необходимо приобрести отдельно.

Ключевые параметры

* Входное /выходное/ предельное давление газа: 15-360 /20-50 /360 мбар.

* Газ: 1, 2, 3 семейства и нейтральный.

* Ограничения по температуре эксплуатации: для природного газа от -15 до +70 °C, для сжиженного газа от 0 до +70 °C.

Особенности

Для защиты клапанов и регулятора от механических частиц на входе газового потока установлен предварительный фильтр. Он отсеивает грубые примеси, предотвращая проникновение внутрь устройства. Максимально защитить мультиблок от попадания грязи можно, установив отдельный фильтр.

Реализован контроль входного потока – при минимальном давлении срабатывает датчик реле, установленный снаружи.

Раздельно управляемые электромагнитные клапаны являются быстрозакрывающимися. Мгновенное закрытие клапана на входе газа сохраняет герметичность системы. Открытие клапанов происходит быстро (V1) и медленно (V2). Постепенное отпирание выходного клапана способствует плавную подачу газа. Скорость открытия и стадия скоростного подъема корректируются при подключении горелки к котлу.

Основным узлом мультиблока является регулятор. Он поддерживает стабильные выходные параметры газа и бесперебойную работу горелки. Регулятор предварительно настроен на заводе. Базовые установки можно изменить с учётом потребностей.

Газовый мультиблок Dungs MB-ZRDLE 415 B01 S52 имеет надёжную изоляцию электродеталей – степень защиты отвечает стандарту IP 54.

Монтаж и сопровождение

Мультиблок встраивается в систему при помощи резьбового соединения Rp 1 – 2. Возможен различный вариант подключения: горизонтальное/ вертикальное (магнитом вверх)/ промежуточное.

В процессе эксплуатации узла систематически следует отслеживать степень засоренности фильтрующей вставки и осуществлять замену. О сильном загрязнении свидетельствует резкий перепад давления после фильтра. Для максимальной защиты газовой аппаратуры необходимо установить отдельный фильтр.

Достоинства:

* двухступенчатое автоматическое регулирование газа;

* плавный розжиг горелки;

* настройка выходного давления в широком диапазоне (20-50 мбар);

* предварительная фильтрация входящего потока;

* высокая пропускная способность;

* компактность, удобный монтаж;

* надёжная внешняя оболочка (класс IP54);

* возможность дооснащения (подключение блока проверки герметичности и иных устройств).

Для того чтобы купить газовый мультиблок Dungs MB-ZRDLE 415 B01 S52 по указанной цене, оформите заявку Если нужна помощь консультанта, позвоните или напишите свой вопрос в чат.
