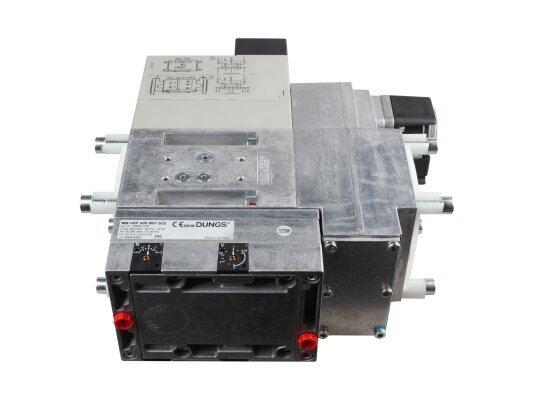

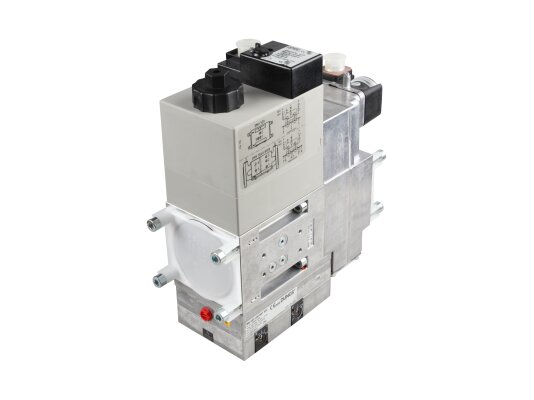

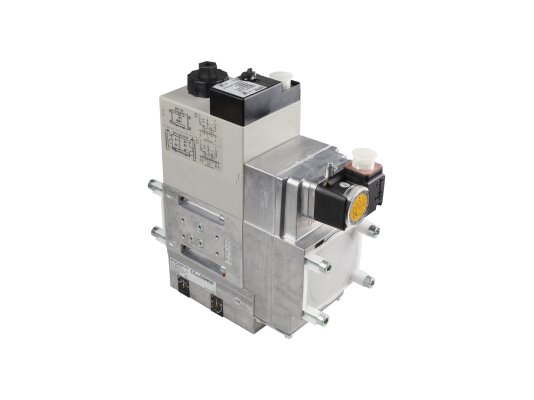

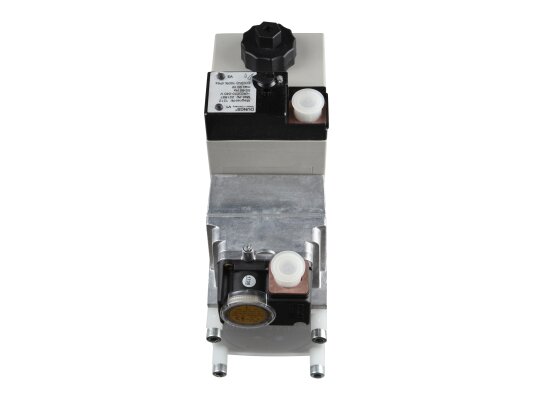

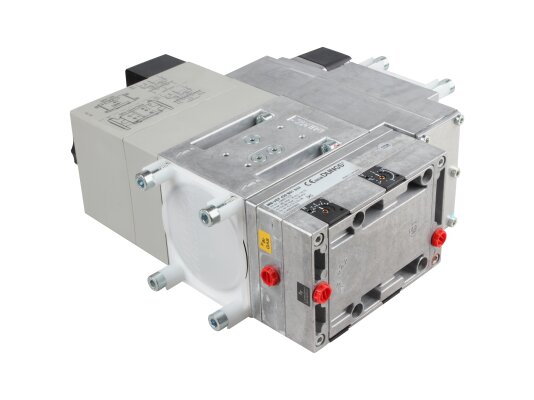

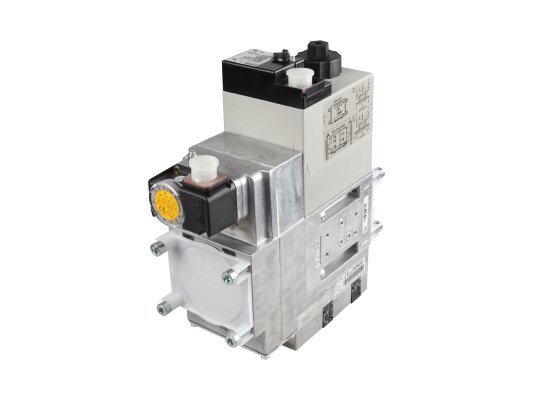

Газовый мультиблок Dungs MB-VEF 420 B01 S32 — газовый мультиблок Dungs MB-VEF 420 B01 S32: Модуль регулирования и безопасности, бесступенчатый плавный режим эксплуатации Регулирование газовоздушной смеси с изменяемым соотношением 0,75 : 1.3 : 1 Компенсация давления в камере сгорания, коррекция нулевой точки Управление клапанами: раздельное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А
Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 100-360 мбар
Диапазон выходного давления газа 0,5-100 мбар
Встроенный фильтр: фильтр тонкой очистки
Реле давления газа мини GW 150 A5
Резьбовое соединение Rp 1 — 2
Газовый мультиблок Dungs MB-VEF 420 B01 S32 решает вопрос автоматического управления процессом горения пламени в модулируемых горелках. Это устройство бесступенчатого действия сертифицировано и способствует безопасную работу с газом. Блок применяется в составе отопительных систем на крупных производственных комплексах.
Основные параметры работы:
- выходное давление в диапазоне 100-360 мбар;
- давление на входе: 0,5-100 мбар;
- рабочей средой являются газы 1, 2, 3-го семейства, нейтральные газообразные среды;
- максимальное рабочее давление – 360 мбар;
- соединение с трубопроводом – резьбовые фланцы Rp 1-2 дюйма;
- допустимая температура эксплуатации – от -15 °C до +70 °C.
Необходимо учесть, что при использовании модуля в комплексах, функционирующих на сжиженном газе, нижний предел температуры установлен на отметке 0 °C.
Особенности и комплектация
Мультиблок Dungs (артикул 239077) снабжен двумя электромагнитными клапанами А-класса с оперативным откликом (время срабатывания — менее 1 сек.) и раздельным управлением.
Серворегулятор давления, входящий в комплектацию, отвечает за плавное изменение режима работы горелки с учётом текущей потребности. Предусмотрен выбор оптимального соотношения смеси газ:воздух в диапазоне 0,75:1 до 3:1.
Возможно изменение нулевой точки. Регулятор содержания смеси «газ-воздух» снабжён соединением для подачи давления в топку.
Герметичная конструкция корпуса не пропускает пыль и влагу – класс электрозащиты IP 54.
Конструкция оснащена фильтром тонкой очистки. Для его замены необходимо выполнить демонтаж арматуры.
Достоинствами газового блока являются:
- автоматизация управления горения пламени;
- плавная бесступенчатая работа газовой горелки;
- возможность корректировки соотношения «газ-воздух» в широком диапазоне (0,75:1…3:1);
- стандартный монтаж с помощью фланцев с резьбой;
- надёжная защитная оболочка – класс IP 54;
- удаление мелких грязевых частиц штатным фильтром;
- высокая пропускная способность.
Газовый мультиблок Dungs MB-VEF 420 B01 S32 можно купить у нас Изделие сертифицировано и отвечает стандартам качества. Рекомендуем дополнительно приобрести резьбовые фланцы, штекеры для электроподключения модуля и датчика реле давления, а также другие комплектующие по цене производителя.
