Описание

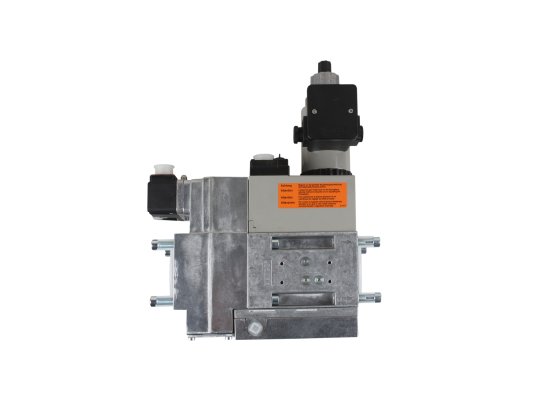

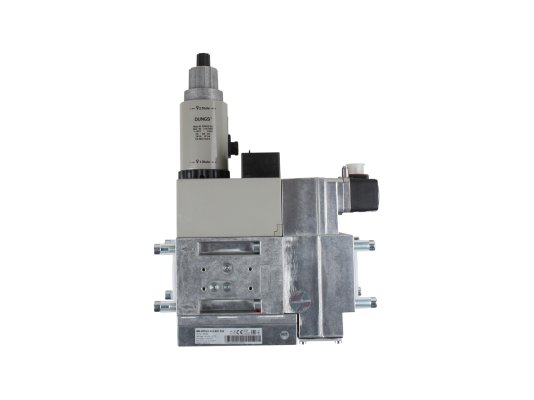

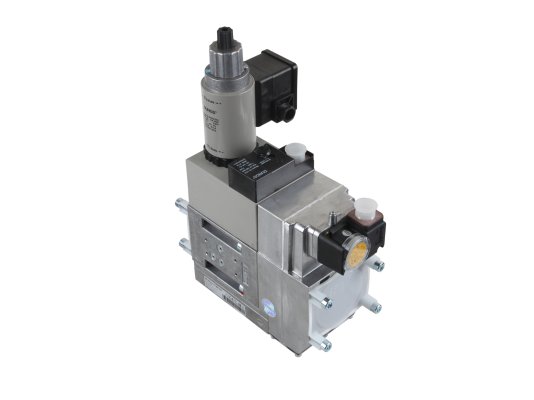

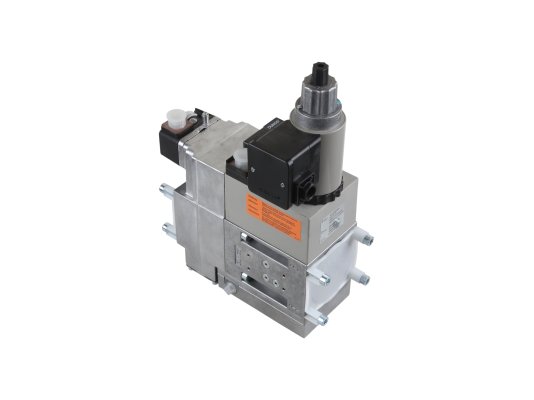

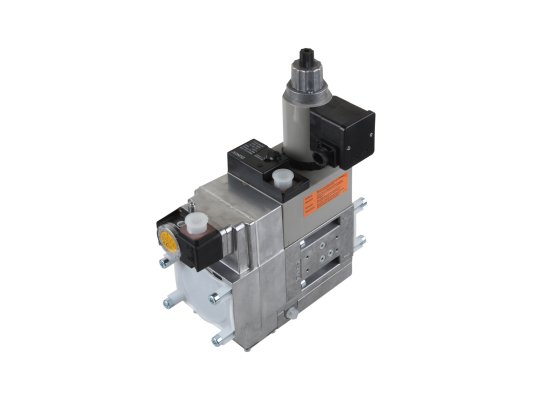

Газовый мультиблок Dungs MB-ZRDLE 415 B01 S22 — газовый мультиблок Dungs MB-ZRDLE 415 B01 S22, арт. 226808:

• Модуль регулирования и безопасности, двухступенчатый режим эксплуатации;
• Управление клапанами: раздельное;
• Вид защиты: стандарт: IP54;
• Электромагнитные клапаны V1 и V2 класса А;
• Макс. избыточное давление газа: 360 мбар;
• Диапазон входного давления газа: 15-360 мбар;
• Диапазон выходного давления газа: 4-20 мбар;
• Встроенный фильтр: предварительный фильтр;
• Комплектуется реле давления газа: GW 150 A5;
• Резьбовое соединение: Rp 1 — 2.

Газовый мультиблок Dungs MB-ZRDLE 415 B01 S22 — удачная разработка немецких инженеров, позволившая разместить в единой конструкции газовую линию для 2-ступенчатого регулирования и контроля давления газа. Вследствие того что высокой точности регулировки выходных параметров достигается оптимальная эффективность. Мультиблок широко применяется в горелках широкого спектра производителей.

Комплектация

Газовый мультиблок Dungs, артикул: 226808, включает фильтр предварительной очистки, датчик-реле давления, 1-ступенчатый и 2-ступенчатый запирающие клапаны с автоматическим управлением, регулятор давления. Для установки и подключения модуля необходимо докупить фланцы и штекеры.

Особенности

• Мультиблок служит для нейтральных сред/газа 1-3 семейства.
• Входное/ выходное/ предельное давление: 15-360 /4-20 / 360 мбар.
• Режим эксплуатации: от -15 до +70 °C. В установках сжиженного газа — температура от 0 °C.

Исполнение и принцип работы

Входящий поток газа очищается на входе в газорегуляторный узел, избавляясь от механических примесей, способных нанести вред уязвимым компонентам модуля. В процессе эксплуатации блока необходимо следить за степенью загрязненности, чтобы своевременно выполнять замену сетчатой вставки. Также следует поместить отдельный фильтр для наилучшей защиты автоматики.

Предусмотрена система контроля минимального входного давления, предотвращающая затухание пламени. Использовано двойное седло для повышения пропускной способности.

Задачу стабилизации давления и поддержания установленного давления выполняет регулятор. Корректировка базовых значений осуществляется в пределах 4-20 мбар при подсоединении горелки к котлу.

Раздельно управляемые э/м клапаны закрываются оперативно (время срабатывания – менее 1 сек.). Первый клапан отпирается быстро, а второй постепенно. За счёт медленному открыванию выходного клапана, исключены переходные процессы, обеспечен плавный розжиг горелки. Скорость открытия и стадия скоростного подъема корректируется при пусконаладочных операциях.

Газовый мультиблок Dungs MB-ZRDLE 415 B01 S22 может устанавливаться в помещениях повышенной запылённости – степень электрозащиты IP 54.

Монтаж

Мультиблок монтируется на трубопровод различной конфигурации с помощью посадки на фланцы Rp 1-2.

Достоинства:

• двухступенчатое автоматическое регулирование;
• оптимальная работа горелки и плавный розжиг;
• увеличенная пропускная способность;
• высокоточная корректировка выходных параметров;
• невосприимчивость к внешним воздействиям, пыли (IP54);
• простое соединение на фланцы с резьбой;
• удобная компоновка, сокращающая протяжённость газовой линии;
• возможность установки блока проверки герметичности и других устройств.
