Описание

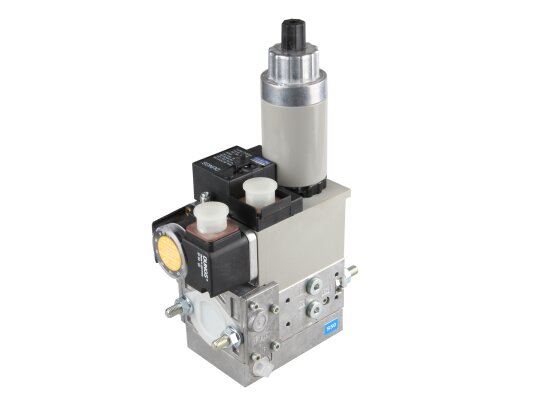

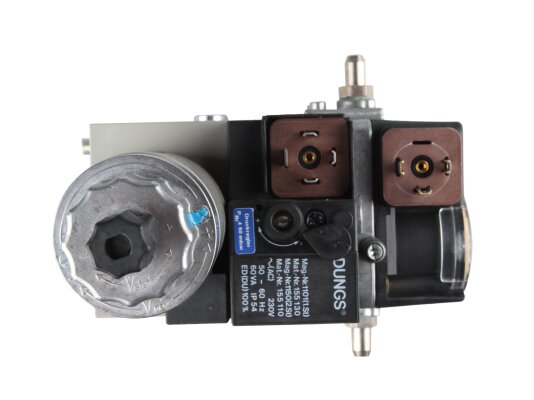

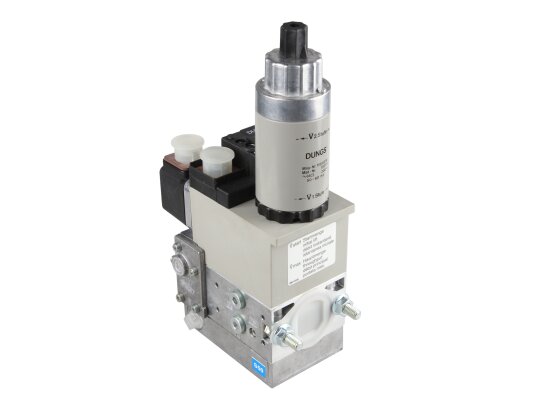

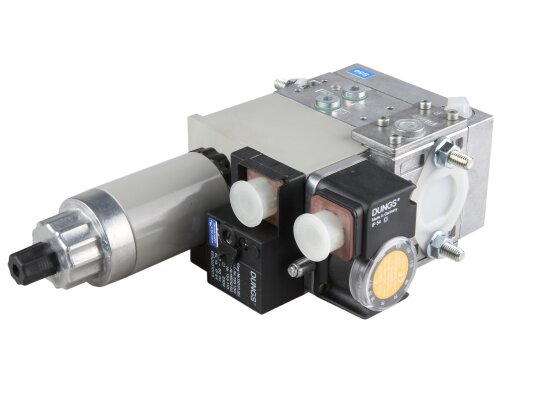

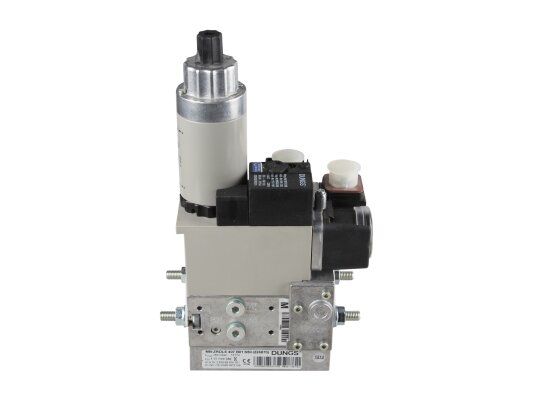

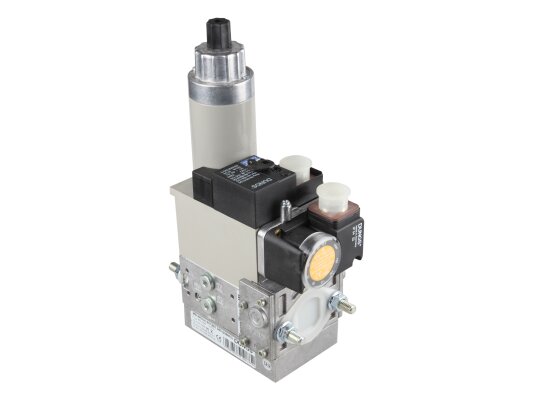

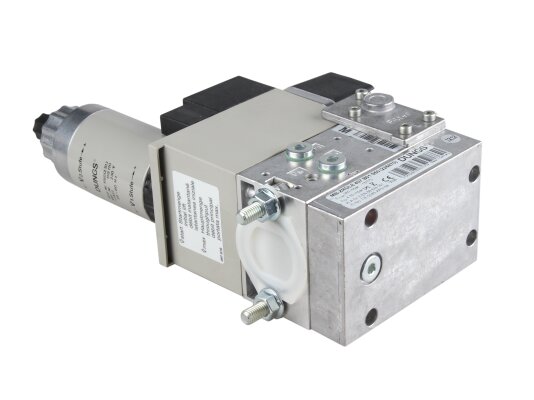

Газовый мультиблок Dungs MB-ZRDLE 407 B01 S50 — небольшой газовый мультиблок Dungs MB-ZRDLE 407 B01 S50, арт. 226870 – газовая линия автоматического управления 2-ступенчатыми горелками. Применяется многими фирмами при создании своей продукции: Riello, Elco, Baltur, Oilon и пр. Небольшие габариты, высокая пропускная способность и удобная компоновка деталей способствуют результативный работе газового котла.

Устройство

В одном корпусе соединены: штатный фильтр, 2 автоматических запорных клапана (одно- и двухступенчатый), регулятор и реле минимального давления. Отдельно необходимо заказать фланцы и штекеры для установки модуля.

Характеристики

• Газовый клапан Dungs MB-ZRDLE 407 B01 S50 (арт.226870) служит для газов 1-3 семейства и других нейтральных сред.
• Входное/ выходное/ предельное давление – 15-360 / 4-50 / 360 мбар.
• Температурные условия: от -15 до +70 °C, за исключением установок сжиженного газа, для них нижний предел – 0 °C.

Особенности

Фильтр на входе газового потока обеспечивает защиту автоматики от негативного воздействия механических частиц. При засорении нарушается герметичность клапанов и узел выходит из строя.

Датчик-реле, размещённый на корпусе, отслеживает минимальный уровень давления на входе. В конструкции использовано двойное седло, что увеличивает пропускную способность модуля.

Регулятор с предустановленным значением давления способствует стабильную величину выходных параметров газа в широком диапазоне входных давлений. Базовые настройки корректируются в пределах: 4-50 мбар.

Совместное управление запорными клапанами повышает надежность работы газовой линии. Оба клапана закрываются оперативно. Открытие 2-го клапана происходит постепенно, для плавной подачи газа. При монтаже горелки можно откорректировать скорость отпирания/стадию скоростного подъема.

Газорегуляторный узел выполнен в пыле-, влагозащитном исполнении (стандарт IP54).

Монтаж и эксплуатация

Малогабаритный узел регулирования газа монтируется в горизонтальный или вертикальный трубопровод (магнитом вверх) на фланцы Rp 1/2 — 3/4 дюйма.

Разработчики рекомендуют установить отдельный фильтр для максимальной защиты мультиблока. Штатный фильтр необходимо регулярно менять, чтобы исключить засорение ЭМ клапанов.

Основные плюсы:

• регулирование подачи газа в автоматическом режиме;
• фильтр на входе конструкции;
• компактный габариты;
• плавная подача газа и стабильная работа горелки;
• точная регулировка выходных параметров;
• пыле- влагостойкий корпус (защита IP54);
• увеличенная пропускная способность;
• монтаж в трубопровод различной конфигурации;
• возможность дооснащения.

У нас можно купить газовый мультиблок Dungs MB-ZRDLE 407 B01 S50 и другую газовую автоматику по выгодной цене, заполнив заявку Все изделия поставляются с длительной заводской гарантией и необходимыми разрешениями.
