Описание

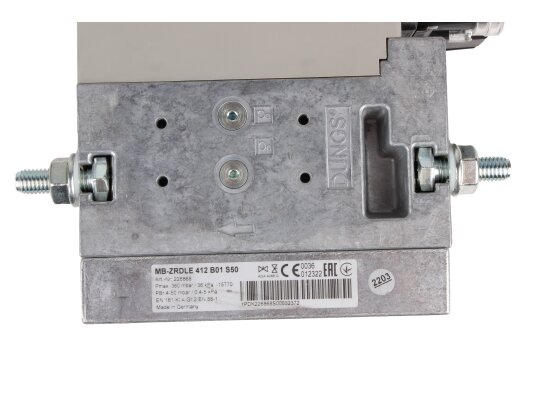

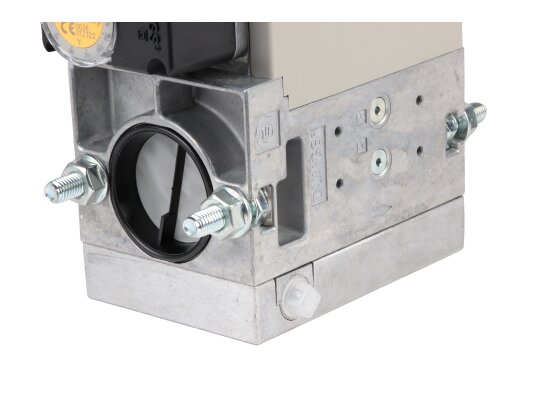

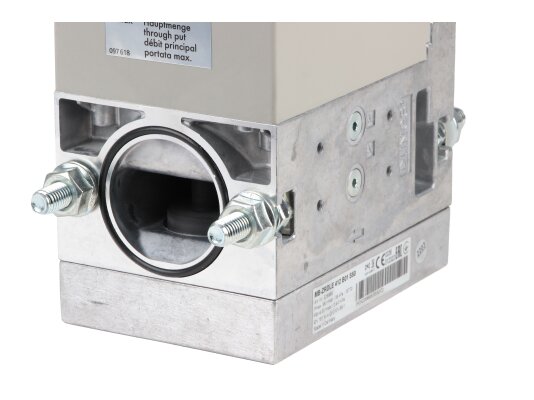

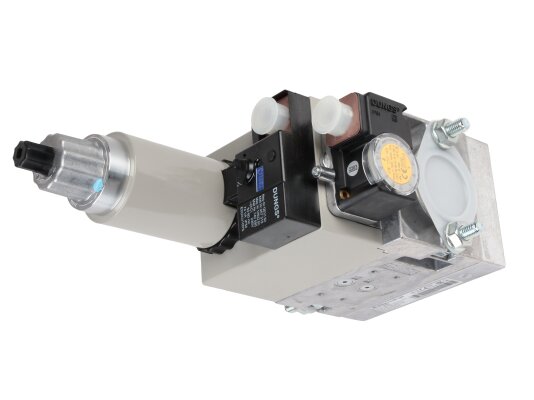

Газовый мультиблок Dungs MB-ZRDLE 412 B01 S50 — газовый мультиблок Dungs MB-ZRDLE 412 B01 S50, арт. 226868:

• Модуль регулирования и безопасности, двухступенчатый режим эксплуатации;
• Управление клапанами: совместное;
• Вид защиты: стандарт IP 54;
• Электромагнитные клапаны V1 и V2 класса А;
• Макс. избыточное давление газа 360 мбар;
• Диапазон входного давления газа 15-360 мбар;
• Диапазон выходного давления газа 4-50 мбар;
• Встроенный фильтр: стандартный фильтр, синий;
• Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 3/4 — 1 1/4.

Газовый мультиблок Dungs MB-ZRDLE 412 B01 S50 – двухступенчатая газовая линия автоматического регулирования выходных параметров газа. Главной задачей модуля является поддержание устойчивой работы горелки в широком диапазоне входных давлений. Мультиблок имеет надёжное исполнение и продуманную компоновку, выделяется повышенной пропускной способностью и энергоэффективностью. Применяется ведущими фирмами-изготовителями горелок.

Состав мультиблока

В состав модуля входит фильтр с сеткой, датчик-реле минимального давления, 1-ступенчатый и 2-ступенчатый ЭМ клапаны, регулятор давления. Для установки модуля требуется докупить резьбовые фланцы, а для электроподключения – штекеры.

Назначение и параметры

• Мультиблок (226868) применяется для нейтральных сред и газов семейства 1-3.
• Входное/ выходное/ предельное давление – 15-360 /4-50 / 360 мбар.
• Ограничения по температурному режиму: от -15 до +70 °C (от 0 до +70 °C для установок сжиженного газа).

Устройство и принцип действия

Входящий газ фильтруется на входе в мультиблок, избавляясь от механических частиц. Стабильная работа аппаратуры зависит от качества подаваемого газа. Посторонние примеси способны вызвать засорение ЭМ клапанов и нарушить герметичность системы. При эксплуатации необходимо следить за степенью загрязнённости фильтра.

Важно! Обязательно требуется установить основной фильтр в магистраль подачи.

Система контроля за минимальным давлением на входе газа предотвращает затухание пламени.

Основной узел – регулятор давления. Он способствует неизменные выходные параметры в соответствии с заданными значениями. Регулировка осуществляется в диапазоне 4-50 мбар.

Газовый мультиблок Dungs MB-ZRDLE 412 B01 S50 стабильно работает в условиях попадания на корпус мелких брызг и повышенной запыленности, за счёт надёжной защитной оболочке (IP 54).

Запорные ЭМ клапаны – совместно управляемые. Предусмотрено двойное седло для повышения пропускной способности модульной конструкции.

Клапаны закрываются оперативно. Отпирание первого ЭМ клапана происходит быстро, второго – медленно. Такое исполнение клапана V2 способствует плавному розжигу горелки. Скорость отпирания и стадия скоростного подъема настраивается.

Монтаж

Мультиблок устанавливается в систему с помощью резьбовых фланцев Rp 3/4 — 1 1/4. Монтаж осуществляется в горизонтальный, вертикальный газопровод (магнитом вверх). Возможны промежуточные положения.

Достоинства:

• автоматическое двухступенчатое регулирование давления газа;
• высокая пропускная способность;
• плавная подача газа;
• фильтрация входящего потока;
• высокоточное регулирование выходных параметров в широком диапазоне,
• невосприимчивость к пыли и мелким брызгам (класс IP54);
• лёгкий монтаж на фланец с резьбой;
• малогабаритный габариты, небольшой вес;
• установка дополнительных устройств.
