Описание

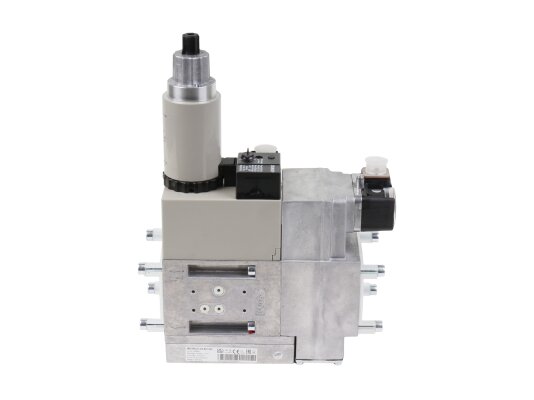

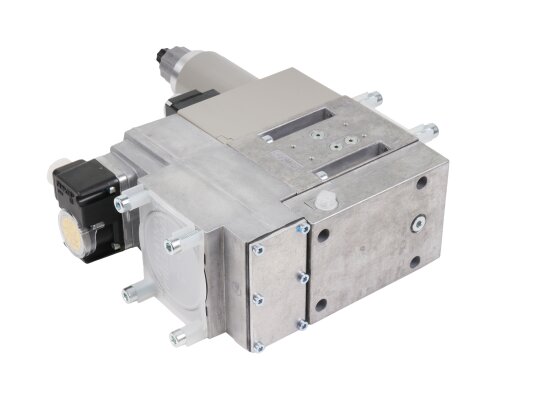

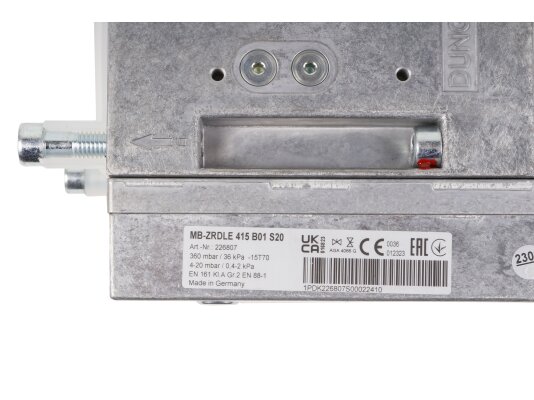

Газовый мультиблок Dungs MB-ZRDLE 415 B01 S20 — газовый мультиблок Dungs MB-ZRDLE 415 B01 S20, арт. 226807:

• Модуль регулирования и безопасности, двухступенчатый режим эксплуатации;
• Управление клапанами: совместное;
• Вид защиты: стандарт IP 54;
• Электромагнитные клапаны V1 и V2 класса А;
• Макс. избыточное давление газа 360 мбар;
• Диапазон входного давления газа 15-360 мбар;
• Диапазон выходного давления газа 4-20 мбар;
• Встроенный фильтр: предварительный фильтр;
• Реле давления газа мини GW 150 A5;
• Резьбовое соединение Rp 1 — 2.

Газовый мультиблок Dungs MB-ZRDLE 415 B01 S20 разработан инженерами немецкой компании для двухступенчатого регулирования давления подачи газа. Вследствие того что продуманной компоновке элементов сокращена длина газовой линии. Мультиблок характеризуется надёжным исполнением, повышенной пропускной способностью, долговечной службой. Используется ведущими производителями горелок при создании своей продукции.

Комплектация

Мультиблок (артикул 226807) состоит из предварительного фильтра, двух запорных ЭМ клапанов (одно- и двухступенчатого), регулятора и реле минимального давления. В комплектацию необходимо включить фланцы и штекеры (отдельный заказ).

Параметры работы

• Газ: 1, 2, 3 семейства и нейтральный.
• Входное /выходное/ предельное давление газа: 15-360 /4-20 /360 мбар.
• Рекомендуемая температура эксплуатации: от -15 до +70 °C.

Для систем, потребляющих сжиженный газ, запрещено использовать мультиблок при температуре ниже 0 °C.

Особенности

Газ очищается на входе в мультиблок от инородных частиц с помощью сетчатого фильтра. Грубые включения способны нанести серьезный вред и вызвать поломку узла.

Предусмотрен контроль минимального входного давления во избежание гашения пламени.

Автоматические запорные клапаны отвечают за герметичное состояние газовой линии. Оба закрываются оперативно. Открытие первого – быстрое, второго – медленное. Выходной э/м клапан поддерживает 2-ступенчатый режим эксплуатации горелки. Постепенное отпирание определяет плавный пуск газа. Можно откорректировать скорость открытия и стадию скоростного подъема.

Регулятор – основное звено мультиблока. Гарантирует стабилизацию давления и поддерживает заданное значение выходных параметров. Предустановленное давление корректируется в момент подключения горелки.

Газовый мультиблок Dungs MB-ZRDLE 415 B01 S20 уверенно работает при повышенной запыленности и попадании брызг – степень защиты электрических компонентов отвечает нормативу IP 54.

Монтаж и сопровождение

Установка газовой линии происходит посредством фланцев. Параметры соединения: Rp 1-2. Ориентация: горизонтально или вертикально (магнитом вверх). Возможен промежуточный вариант.

По мере необходимости необходимо менять фильтр. Для определения степени загрязнения следует контролировать перепад давления до и после фильтрующей сетки. Для полноценной защиты уязвимых деталей обязательно нужно установить основной фильтр до мультиблока.

Достоинства:

• автоматическое двухступенчатое регулирование и контроль выходных параметров;
• встроенный фильтр, отсеивающий частицы грязи;
• грамотная компоновка для сокращения длины газовой линии;
• удобство подключения на резьбовые фланцы;
• точная настройка давления подачи газа;
• непроницаемость корпуса (класс IP54);
• плавный пуск и стабильная работа горелки;
• установка дополнительных устройств (блока проверки герметичности и других).

Все изделия прошли проверки качества, допущены к работе с взрывоопасной средой, поставляются с заводскими гарантиями.
