Описание

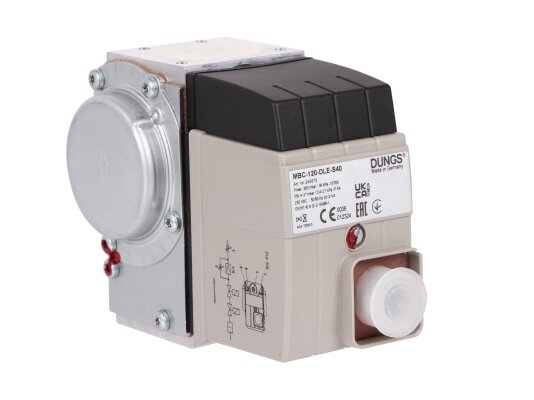

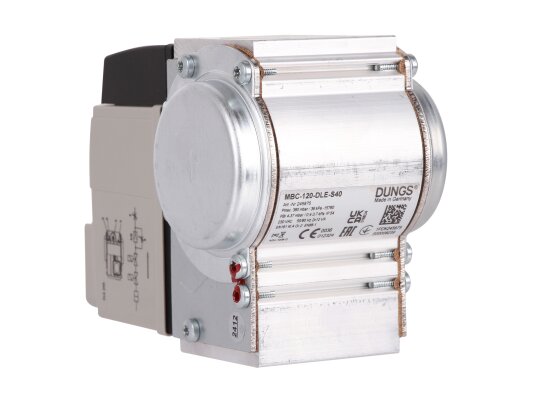

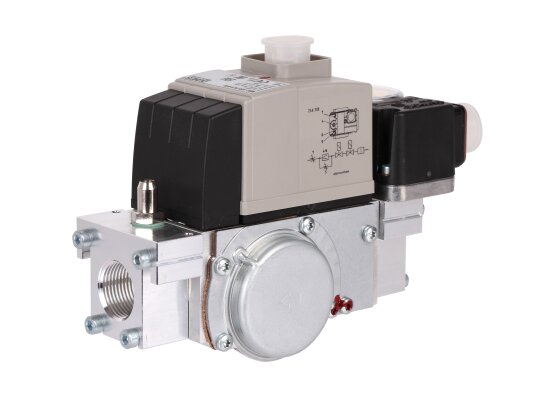

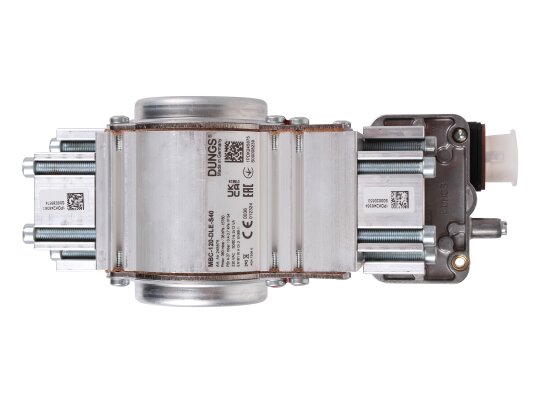

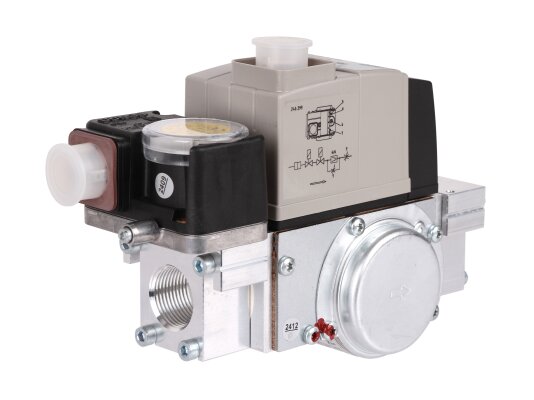

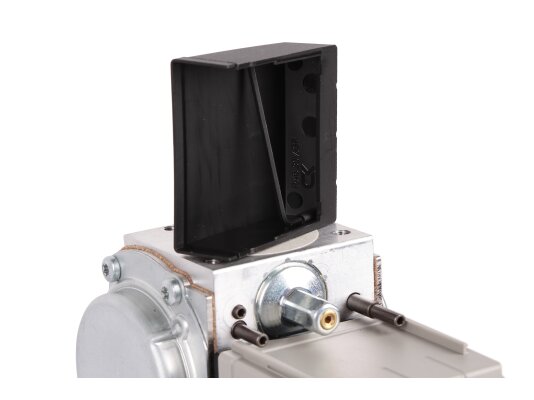

Газовый мультиблок Dungs MBC-120-DLE S40 — газовый мультиблок Dungs MBC-120-DLE S40, арт: 245875 представляет собой многофункциональный узел одноступенчатого режима эксплуатации в компактном исполнении. Может использоваться для широкого спектра горелок разных производителей. Рассчитан на максимальное давление газа в магистрали 360 мбар. Мультиблок характеризуется высокой пропускной способностью, простотой монтажа и настройки, низким энергопотреблением, возможностью подключения дополнительных устройств.

В состав мультиблока MBC-120-DLE входит:

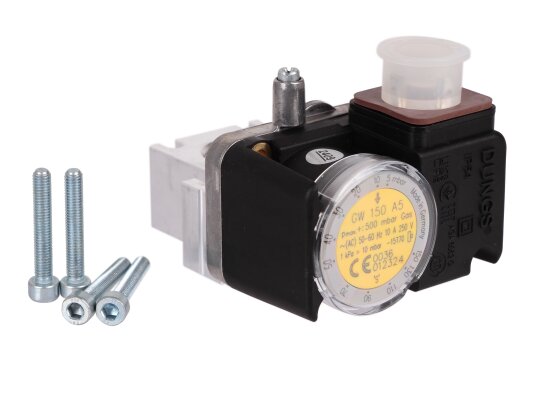

• реле контроля минимального давления в системе газоснабжения;
• два запорных электромагнитных клапана класса А по EN 161;
• регулятор давления с сервоприводом для подачи газа под заданным давлением;
• заменяемый фильтр с мелкой сеткой для очистки потока.

Фильтр можно снять без демонтажа мультиблока с газовой установки. О засорении сетки свидетельствует резкое падение давления после фильтра.

Особенности блоков MBC-120-DLE

Газовые мультиблоки серии MBC DLE отличаются быстрым закрытием клапанов, что способствует герметичность и безопасность эксплуатации котла. Открытие осуществляется медленно для плавного розжига. Серворегулятор гарантирует точное регулирование выходного давления в соответствии с настройками (задаются при подключении горелки).

Основные параметры:

• одноступенчатое регулирование;
• рабочее напряжение: 230 В, -15%, +10%;
• для работы с газом 1-3 семейства и другой нейтральной газообразной средой;
• применение в системах с давлением газа 15- 360 мбар;
• совместное управление электромагнитными запорными клапанами;
• диапазон настройки выходного давления: 3-15 мбар;
• время закрытия клапанов 1 сек.;
• защита от попадания внутрь корпуса пыли и брызг по стандарту IP 54;

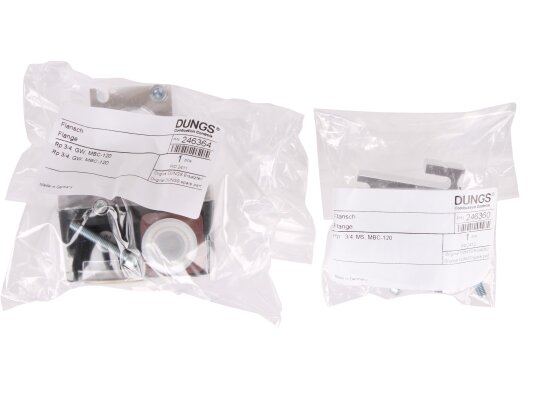

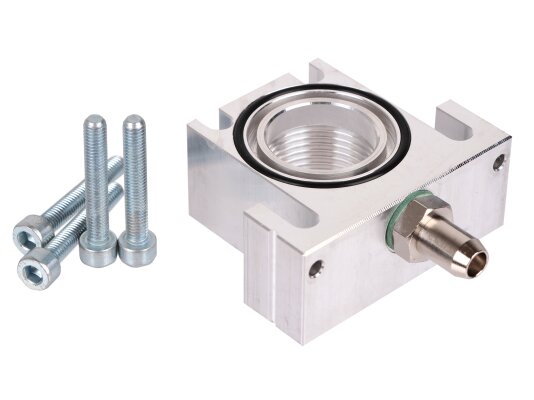

• монтаж с помощью резьбовых фланцев Rp 3/4 ;
• штекерное электроподключение в соответствии с DIN EN 175301-803.

Конструкция и эксплуатация мультиблока

Газовый мультиблок Dungs MBC-120-DLE собран в компактном корпусе, отлитом из алюминия. Комплектующие и уплотнения сделан из алюминия, латуни, стали, NBR-каучука., стойких к составу газов и коррозии. Модульная конструкция встраивается в систему с помощью резьбовых соединений. Монтаж осуществляется на горизонтальный или вертикальный газопровод, не переворачивая магнит. Допускается эксплуатация при температурах внешней среды -15.+70°C (0.+70°C в установках сжиженного газа). Запрещено использование мультиблока для жидких углеводородов (только газообразная форма).
