Описание

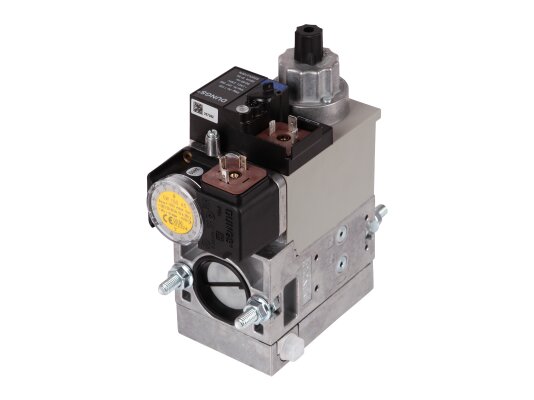

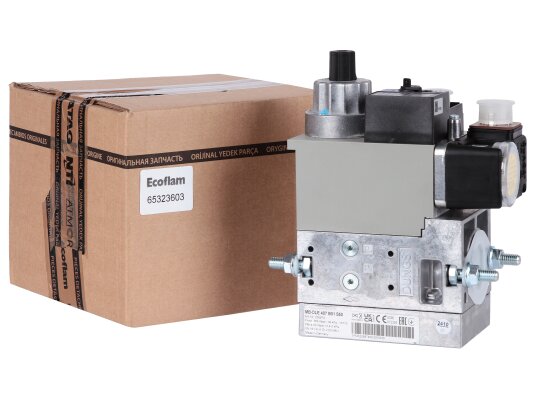

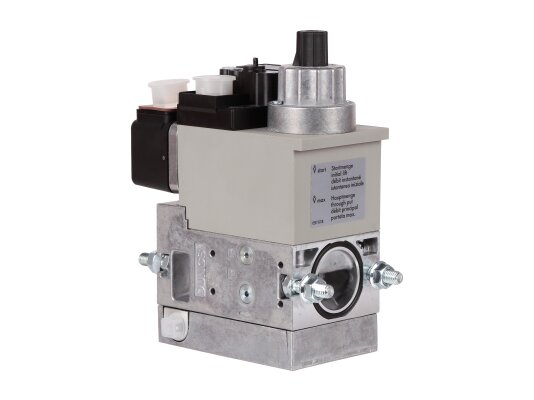

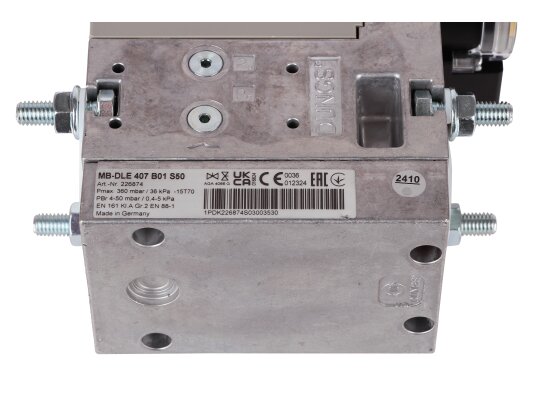

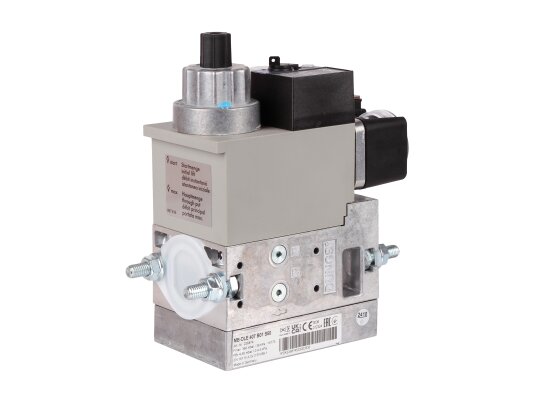

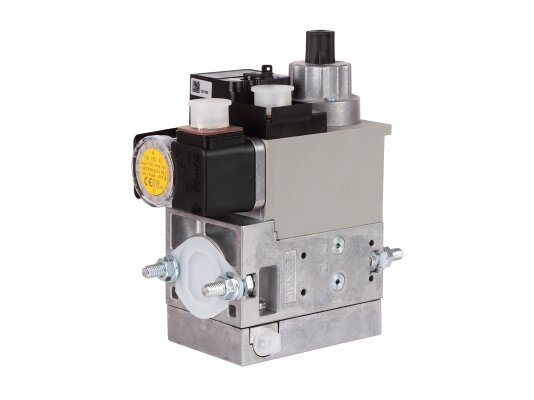

Газовый мультиблок Ecoflam MB-DLE 407 B01 S50 — газовый мультиблок Ecoflam MB-DLE 407 B01 S50, арт: 65323603 – компактный газорегуляторное устройство для систем автоматического управления подачей газа с давлением в магистрали до 360 мбар. Рабочей средой является газ семейства I-III. Комбинированный блок сертифицирован по европейским стандартам. Регулирует давление, поддерживая на установленном уровне, герметично запирает поток, способствует плавный розжиг горелки.

Конструкция и комплектация

Мультиблок Ecoflam MB-DLE состоит из сетчатого съемного фильтра, регулируемого реле минимального давления, быстродействующего предохранительного клапана, главного быстрозакрывающегося клапана с регулировкой времени открытия, регулятора давления, настраиваемого в диапазоне 4-50 мбар. Корпус устройства отлит из алюминия, компоненты и уплотнения сделан из стали, латуни, алюминия, NBR-каучука, силопрена. Для контроля давления предусмотрен штуцер G1/8. По запросу доступен блок контроля герметичности клапанов.

Основные параметры:

• одноступенчатый режим эксплуатации;
• входящее давление газа от 15 до 360 мбар;
• напряжение питания: 230 В, -15%, +10%;
• э/м клапаны класса А по EN 161 с совместным управлением;
• главный клапан с винтовым седлом;
• защита электрических компонентов от пыли/ брызг класса IP 54;
• время закрытия клапанов и открытия клапана V1 1 сек.;
• медленное регулируемое открытие 2-го клапана;
• дроссель настройки главного потока;
• допустимый диапазон температур: -15.+70°C (для сжиженного газа t 0°C);
• возможность подключения на клапане V2 концевого контакта типа К01/1;
• вариативность монтажа (магнитом вверх);
• отверстия с резьбой Rp 3/4 для надежного и быстрого присоединения.

Газовые мультиблоки Ecoflam MB-DLE не укомплектованы фланцами и штекерами для электрического подключения.
