Описание

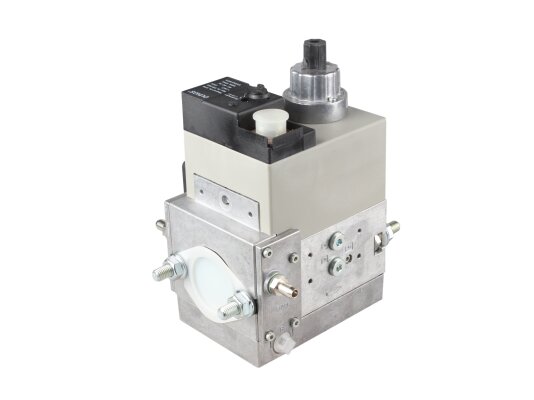

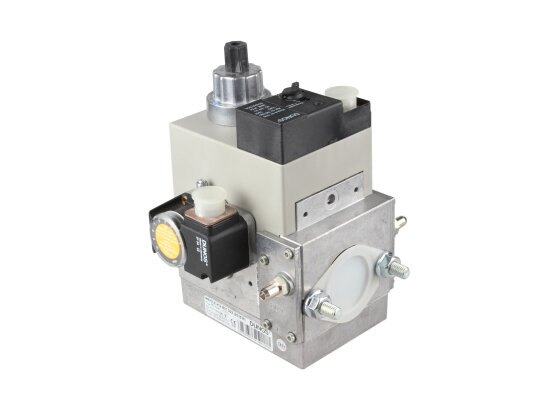

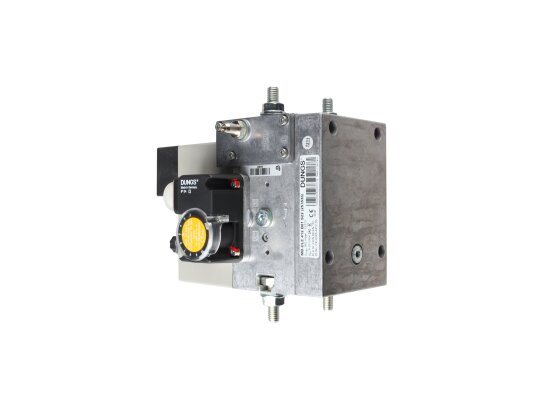

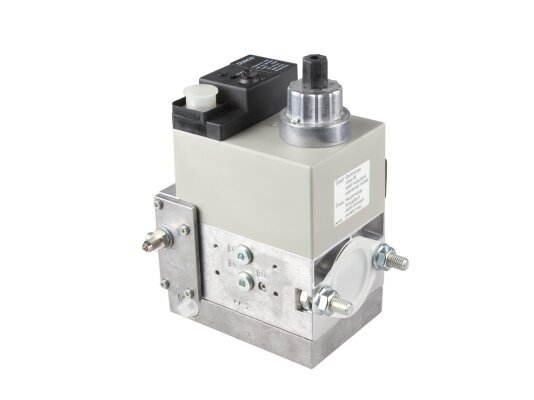

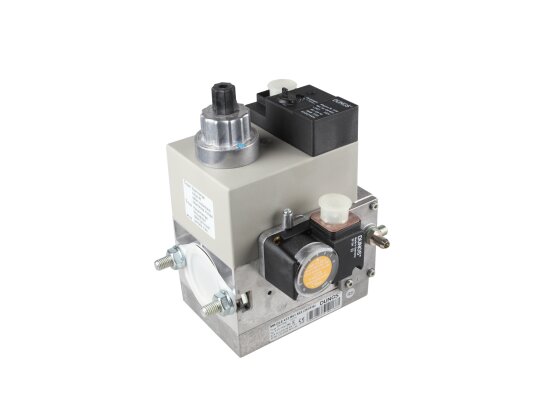

Газовый мультиблок Elco MB-DLE 412 B01 S22 — газовый мультиблок Elco MB-DLE 412 B01 S22, арт: 13023735 – многофункциональный малогабаритный блок, объединяющий несколько автоматических устройств контроля и управления подачей газа. Рассчитан на давление 360 мбар. Хорошо подходит для оснащения промышленных горелок широкой линейки производителей.
Комплектация мультиблока:
- два предохранительно-запорных электромагнитных клапана класса А по EN 161;
- реле минимального давления;
- регулятор с предварительно настроенным давлением класса А по EN88;
- фильтр из металлической сетки для очистки потока от грубых частиц.
В комплект поставки не включены резьбовые фланцы и штекеры. Их можно заказать отдельно.
Особенности и характеристики:
- электромагнитные клапаны с раздельным управлением;
- быстрое закрытие (1 сек.) клапанов, медленное регулируемое открытие;
- применение в промышленных системах сжигания газа с давлением не более 360 мбар;
- дроссель, регулирующий главный поток газа;
- точные выходные параметры давления при изменяющемся входном давлении;
- использование для одноступенчатых горелок;
- работа с газами I-III семейства и другими нейтральными газами;
- присоединение с помощью резьбы;
- точки для подключения приборов измерения давления G1/8;
- защита электрических контактов от пыли и обрызгивания (стандарт IP 54);
- допустимые температуры эксплуатации: -15.+70 °C;
- высокая пропускная способность;
- установка в систему горизонтально или вертикально (магнит сверху);
- индикация положения при установке концевого контакта на втором клапане;
- электрическое соединение – штекерный разъем.
Конструкция и условия эксплуатации
Мультиблок имеет моноблочную компактную конструкцию, что упрощает установку и даёт способность экономить рабочее пространство. Корпус отлит под давлением из алюминиевого сплава. Электропривод сделан из стали, латуни, алюминия. Мембраны, уплотнения выполнен из бутадиен-нитрильного каучука, силопрена, что даёт способность размещать мультифункиональное устройство в местах с внешними температурами -15.+60 °C.
Обратите внимание!
Эксплуатация мультиблока в установках, работающих на сжиженном газе, допускается только при плюсовых температурах окружающей среды.
Реле минимального давления установлено перед клапаном V1, контролирует достаточность рабочего давления. На корпусе мультиблока предусмотрены точки для подключения дополнительных автоматических устройств.
Газовые мультиблоки MB-DLE универсальны, подходят для горелок большинства производителей, включая Riello, Oilon, Elco, Weishaupt, Ecoflam и др.
