Описание

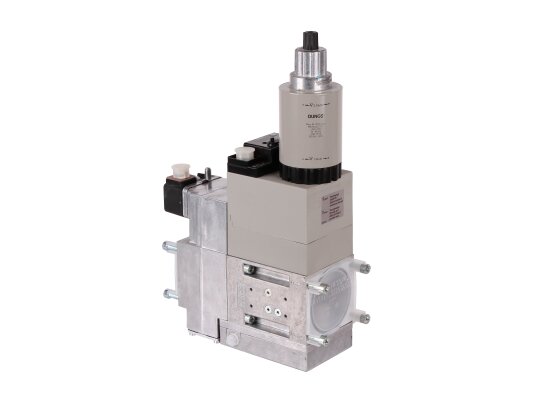

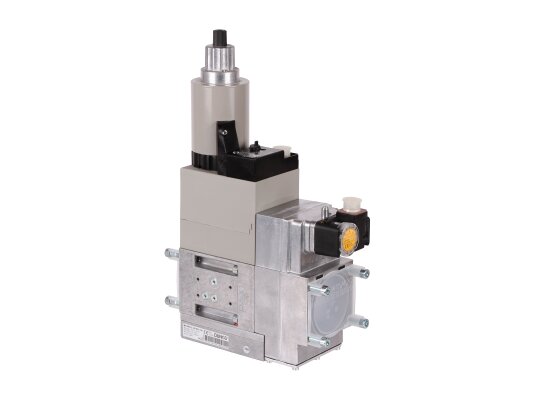

Газовый мультиблок Ecoflam MB-ZRDLE 420 B01 S20 — газовый мультиблок Ecoflam MB-ZRDLE 420 B01 S20, арт: 65300664 применяется для оснащения систем автоматизации подачи газа при эксплуатации двухступенчатых горелок. Регулирует давление газа, поддерживая на установленном уровне, способствует плавному розжигу, обеспечивает быстрое и герметичное запирание потока для безопасной эксплуатации котла. Компактный размеры блока и совмещение в одной конструкции нескольких устройств позволяют экономить пространство и сокращают затраты на монтаж.
Мультиблок Ecoflam MB-ZRDLE включает:

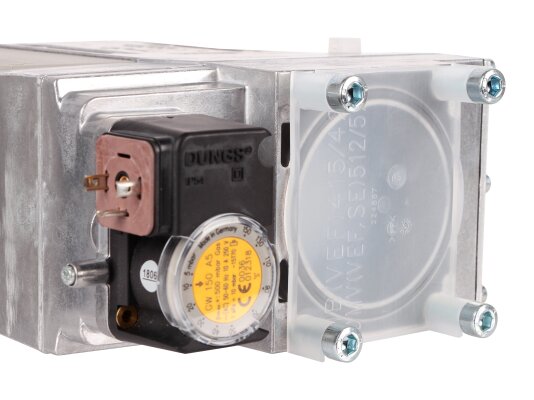

- реле GW 150 A5 для контроля минимального давления газа в магистрали;
- предохранительный и регулирующий э/м клапаны класса А по EN 161;
- регулятор, поддерживающий выходное давление на установленном уровне;
- сетчатый фильтр с мелкими отверстиями для удаления грязи.
Дополнительно мультиблок можно оснастить устройством контроля герметичности клапанов. В базовую комплектацию не входят установочные фланцы и штекеры для электроподключения.
Особенности серии MB-ZRDLE:
- быстрое закрытие электромагнитных клапанов;

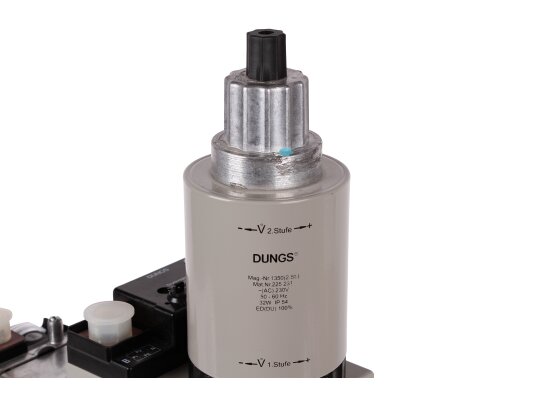

- медленное регулируемое открытие главного клапана;
- плавное воспламенение топлива при запуске горелки;
- дроссель расхода главного потока;
- для систем с давлением газа 15- 360 мбар и 2-ступенчатым регулированием.
Конструкция мультиблока
Мультиблок MB-ZRDLE имеет модульную конструкцию, к которой можно подключать дополнительные устройства с учётом особенностей эксплуатации. Корпус отлит под давлением из алюминия, комплектующие и уплотнители произведены из стали, латуни, алюминия, силопрена, NBR-каучука. Устройство рассчитано на работу с газообразной средой.
Важно! Нельзя использовать мультиблок для работы с жидкими углеводородами, т. к. они разрушают уплотнительные материалы.
Основные характеристики:
- рабочая среда – газ семейства I-III и нейтральные газы;
- напряжение питания: 230 В, -15%, +10%;
- время закрытия клапанов, открытия клапана V1 1 сек.;
- совместное управление электромагнитными клапанами;
- электрозащита встроенных компонентов по стандарту IP 54;
- возможность подключения концевого контакта на клапан V2;

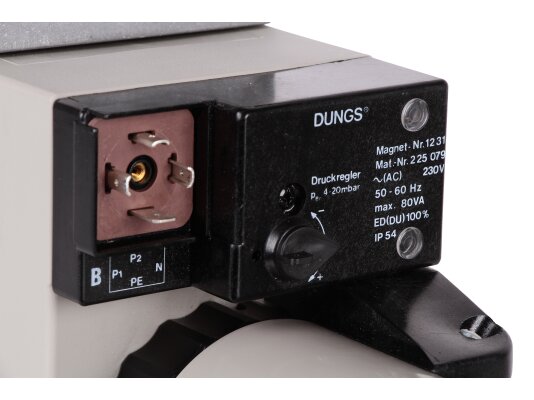

- штекерное подключение, DIN EN 175 301-803;
- эксплуатация при температурах -15.+70°C (0.+70°C для сжиженного газа);
- штуцер G1/8 для приборов контроля давления газа;
- незаменяемая пружина регулятора с предустановленным значением 4-20 мбар;
- возможность замены сетчатого фильтра без демонтажа газовой арматуры;
- надёжное резьбовое присоединение.
